A importância dos kits de teste de injeção secundária

Os kits de teste de injeção secundária são ferramentas indispensáveis no campo de testes e manutenção elétrica. Esses kits são projetados para garantir o funcionamento adequado de dispositivos de proteção, como relés e disjuntores. Este artigo explorará as nuances do equipamento de teste de injeção secundária, enfatizando sua importância, componentes e benefícios.

Teste de Injeção Primária vs. Teste de Injeção Secundária

Compreender a distinção entre testes de injeção primária e secundária é crucial para engenheiros elétricos. Um conjunto de teste de injeção primária injeta um múltiplo da corrente nominal de falta através do disjuntor, medindo o tempo de atuação. Este método simula condições do mundo real para testar o disjuntor de forma abrangente. Por outro lado, um kit de teste de injeção secundária injeta uma proporção da corrente nominal de falta diretamente na unidade de disparo, focando no tempo e na função da unidade de disparo em vez de em todo o sistema do disjuntor. Esta abordagem permite uma avaliação mais direcionada do desempenho da unidade de disparo.

Os Fundamentos do Teste de Injeção Secundária

Os testes de injeção secundária são normalmente realizados antes dos testes de injeção primária. O objetivo principal do teste de injeção secundária é verificar a operação correta do esquema de proteção a jusante das entradas para os relés de proteção. Este teste preliminar minimiza os riscos para o lado de baixa tensão do equipamento em teste.

O processo envolve a aplicação de entradas adequadas de um conjunto de teste às entradas do relé e a verificação de sinais de alarme ou disparo apropriados em vários locais, como o relé, a sala de controle ou o disjuntor. A extensão dos testes depende das especificações do cliente e da tecnologia de relé utilizada. Pode variar desde uma simples verificação da característica do relé em um único ponto até uma verificação abrangente das características de atuação, incluindo respostas a formas de onda transitórias e harmônicos.

Benefícios do Teste de Injeção Secundária

• Teste Não Intrusivo

  Uma das vantagens significativas do teste de injeção secundária é a sua natureza não intrusiva. Este método permite o teste sem desconectar os dispositivos de proteção do sistema elétrico, eliminando assim a necessidade de tempo de inatividade do sistema e garantindo uma operação ininterrupta.

• Simulação Abrangente de Faltas

  O teste de injeção secundária é altamente versátil devido à sua capacidade de simular uma ampla gama de condições de falta. Os engenheiros podem avaliar como os dispositivos de proteção respondem a vários cenários de falta, fornecendo uma avaliação completa do seu desempenho.

• Verificação das Configurações do Relé

  O teste de injeção secundária é crucial para verificar as configurações dos relés de proteção. Ao injetar correntes e tensões simuladas, os engenheiros podem garantir que os relés estejam calibrados para responder com precisão a condições de falta específicas, aumentando assim a confiabilidade geral do sistema de proteção.

• Identificação de Faltas

  Este método de teste ajuda a identificar faltas dentro dos dispositivos de proteção que podem passar despercebidas durante a operação normal. Ao submeter os dispositivos a condições de falta simuladas, os engenheiros podem identificar problemas potenciais e abordá-los proativamente.

• Maior Confiabilidade do Sistema

  O teste regular de injeção secundária contribui para a confiabilidade geral do sistema elétrico. Permite a identificação e retificação de problemas potenciais antes que eles aumentem, minimizando o risco de falhas no sistema e garantindo a proteção contínua de ativos críticos.

Esquemas Usando Diferentes Tecnologias de Relé

Tecnologia de Relé Digital ou Numérico

A política para o teste de injeção secundária varia amplamente. Em alguns casos, fabricantes de equipamentos de teste de subestações digitais e clientes podem aceitar que, se um relé digital ou numérico passar em seu autoteste, pode-se confiar que ele operará nas configurações especificadas. O teste pode então ser confinado a partes do esquema externas ao relé.

Tecnologia de Relé Eletromecânico ou Estático

Esquemas que usam relés eletromecânicos ou estáticos de função única geralmente exigem que cada relé seja exercitado. Por exemplo, um esquema com elementos de distância e sobrecorrente de reserva necessitará do teste de cada função, levando mais tempo do que se um relé digital ou numérico for usado. É essencial verificar a característica do relé em uma faixa de correntes de entrada para confirmar parâmetros como a corrente mínima para operação, corrente máxima para reset, tempo de operação e curva tempo/corrente.

Principais Componentes e Funções de um Kit de Teste de Injeção Secundária

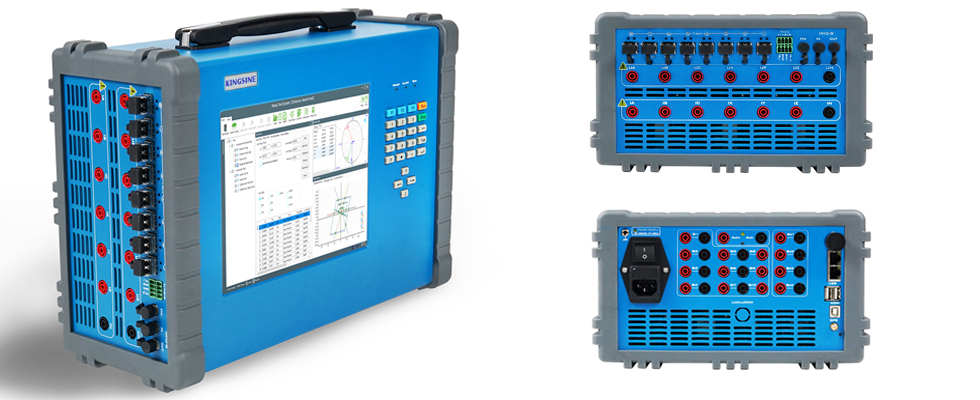

No centro do teste de injeção secundária está o kit de teste de injeção secundária. Este kit especializado, como o kit de injeção de corrente secundária K86P da KINGSINE, compreende ferramentas e equipamentos projetados para gerar correntes e tensões de teste controladas, simulando cenários do mundo real sem interromper a instalação elétrica real.

• Conjunto de Teste

  O conjunto de teste de injeção secundária é o componente primário do kit de teste de injeção secundária. Ele serve como interface para injetar correntes e tensões de teste nos dispositivos de proteção sob avaliação. Conjuntos de teste modernos geralmente apresentam controles avançados baseados em microprocessadores e interfaces amigáveis, permitindo testes precisos e eficientes.

• Fontes de Corrente e Tensão

  O kit de teste inclui fontes para gerar correntes e tensões controladas. Essas fontes imitam as condições que os dispositivos de proteção encontrariam durante cenários reais de falta, garantindo testes abrangentes dos relés de proteção e disjuntores.

• Cabos

  Cabos de alta qualidade são integrantes do processo de teste de injeção secundária. Eles facilitam a conexão entre o conjunto de teste de injeção secundária e os dispositivos de proteção, garantindo a transmissão precisa de correntes e tensões simuladas para resultados de teste confiáveis e consistentes.

• Interface de Controle

  A interface de controle fornece uma plataforma para os usuários definirem parâmetros, monitorarem o progresso do teste e analisarem resultados. Interfaces intuitivas aumentam a eficiência dos procedimentos de teste, permitindo que os engenheiros realizem testes com precisão e facilidade.

Em conclusão, os kits de teste de injeção secundária são vitais para garantir a confiabilidade e funcionalidade dos dispositivos de proteção em sistemas elétricos. Ao compreender os componentes e benefícios do equipamento de teste de injeção secundária, os engenheiros podem manter e melhorar efetivamente a segurança e o desempenho das instalações elétricas.
