LPIT no Campo: Como Executar Testes de Injeção Secundária para Relés de Proteção

Se você é um engenheiro de campo, provavelmente notou que as subestações digitais estão mudando o jogo para os testes de proteção e controle. Uma das mudanças mais significativas é a transição dos transformadores de instrumentos tradicionais para os Transformadores de Instrumentos de Baixa Potência (LPIT - Low Power Instrument Transformers). Embora os LPITs ofereçam uma operação mais segura e uma pegada menor, eles também introduzem novas considerações para os testes de injeção secundária. No lado primário, o processo de teste permanece o mesmo que nos transformadores convencionais. A real diferença reside no lado secundário, onde sinais de Tensão de Baixo Nível (LLV - Low-Level Voltage) substituem as saídas tradicionais de 1A/5A ou 100V.

Navegando pelos Novos Desafios em Testes de Subestações

Em uma configuração tradicional de injeção secundária, você injeta sinais de 1A/5A ou 100V diretamente no relé. Os LPITs mudam isso no lado secundário: em vez de saídas de alta potência, o relé recebe sinais LLV de nível de milivolts. Isso elimina o risco de saturação do TC (Current Transformer) em circuito aberto, o que é um grande benefício de segurança, mas também significa que os sinais são muito mais sensíveis à interferência eletromagnética (EMI - Electromagnetic Interference) e à impedância dos cabos.

A Realidade do Trabalho de Campo Moderno

Para engenheiros de campo, o desafio não é mais sobre obter alta potência. Trata-se de precisão e integridade do sinal na entrada do relé. Muitos conjuntos de teste legados carecem de capacidade nativa de saída LLV, forçando os engenheiros a usar adaptadores e múltiplos conversores. Isso adiciona complexidade desnecessária e potenciais pontos de falha ao que deveria ser um simples teste de injeção secundária.

A Complexidade é o Inimigo da Confiabilidade

Quando um fluxo de trabalho de teste se torna complexo demais, o risco de erro humano aumenta. Em uma subestação digital, um único mapeamento mal configurado em seu software pode levar a um desligamento inesperado.

Ouvimos essa frustração das equipes de campo o tempo todo: as ferramentas de teste estão se tornando tão complicadas quanto os sistemas que devem verificar. Isso cria um gargalo real, especialmente quando você enfrenta prazos de comissionamento apertados.

A Cadeia de Sinal do LPIT

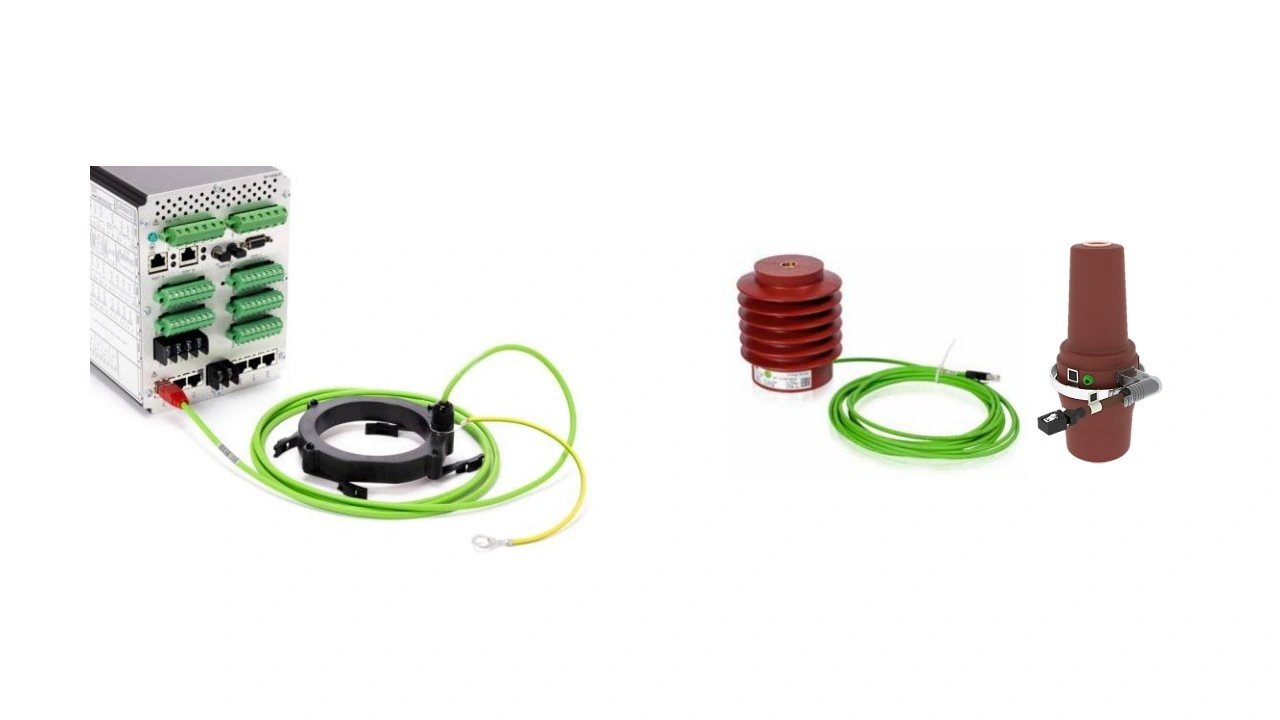

Para simplificar o fluxo de trabalho de teste, primeiro precisamos entender a cadeia de sinal. Essa cadeia começa no sensor primário, onde a grandeza física é convertida em um sinal de baixo nível. Ao contrário dos transformadores tradicionais, muitos LPITs usam sensores como bobinas de Rogowski ou divisores capacitivos. Esses sensores seguem normas específicas, principalmente IEC 61869-10 e 61869-11.

Bobinas de Rogowski vs. Divisores Capacitivos

As bobinas de Rogowski não saturam, o que é ótimo para transientes.

Os divisores capacitivos, por outro lado, fornecem uma relação de tensão direta, mas são altamente sensíveis à carga (burden) do dispositivo conectado.

O Papel dos Sinais de Tensão de Baixo Nível (LLV)

Os sinais LLV são o coração da baia digital moderna. Esses sinais variam tipicamente de alguns milivolts a alguns volts. Como o nível de potência é tão baixo, a impedância dos seus cabos de teste importa significativamente. Blindagem de alta qualidade não é opcional; é um requisito. No campo, você pode ter visto mais testes "falhos" causados por blindagem deficiente do que por mau funcionamento real do relé.

Uma Abordagem Sistemática de 7 Passos para Teste de Injeção Secundária de LPIT

Simplificar o fluxo de trabalho de campo começa com um procedimento padronizado. Você não precisa de um ambiente de laboratório para obter resultados precisos se seguir esta abordagem metódica.

Preparação e Segurança

1. Isolamento do Relé: Certifique-se de que o relé de proteção esteja em modo de teste. Isso evita que mensagens GOOSE (Generic Object Oriented Substation Event) acionem disjuntores a montante.

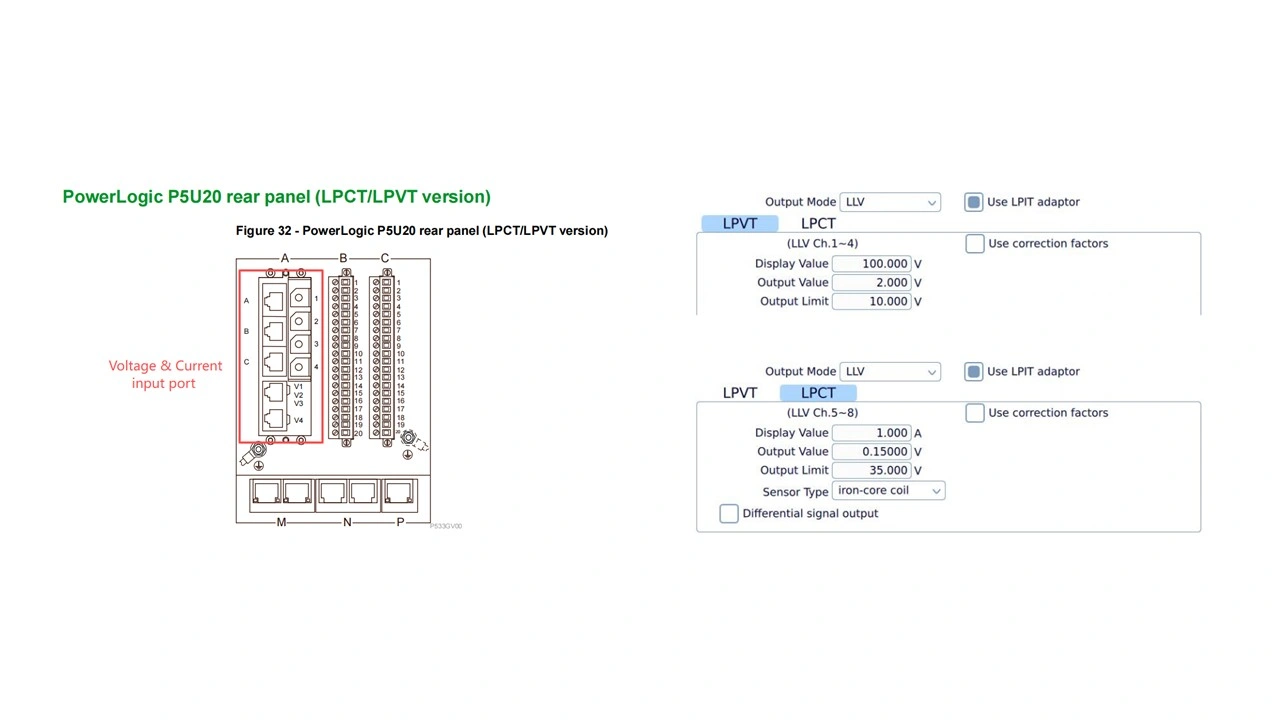

2. Verificação de Terminais: Identifique os pinos de entrada LLV. Estes são muito menores do que os terminais tradicionais e requerem pontas de prova de precisão.

Execução e Medição

1. Casamento de Impedância de Sinal: Use um adaptador dedicado se o seu conjunto de teste carecer de saídas nativas de baixo nível. Isso garante que o relé "veja" um sinal que imita o sensor real.

2. Injeção e Verificação de Magnitude: Injete um sinal nominal. Verifique se a visualização de medição do relé corresponde ao seu valor injetado.

3. Validação do Ângulo de Fase: Verifique a relação de fase. Em sistemas digitais, um erro de 180 graus é fácil de cometer durante o mapeamento do software.

4. Temporização Funcional: Execute seus testes de partida (pickup) e temporização. Observe como o relé lida com a resposta transiente simulada do sensor.

5. Documentar e Limpar: Exporte seu relatório imediatamente. Limpe todos os sinalizadores de teste antes de retornar a baia ao serviço.

Soluções Compactas para Subestação Digital

A eficiência no campo muitas vezes resume-se ao equipamento que você carrega. Em subestações digitais modernas, especialmente em Sistemas Modulares de Armazenamento de Energia em Baterias (BESS - Battery Energy Storage Systems), o espaço é extremamente limitado. Carregar um conjunto de teste de 20kg para dentro de um contêiner apertado é ineficiente e fisicamente cansativo.

Afastando-se de Equipamentos Pesados

A indústria está se movendo em direção a ferramentas mais compactas e especializadas. Um testador leve como o KFA310 ou KFA320, mini e leve, representa essa mudança.

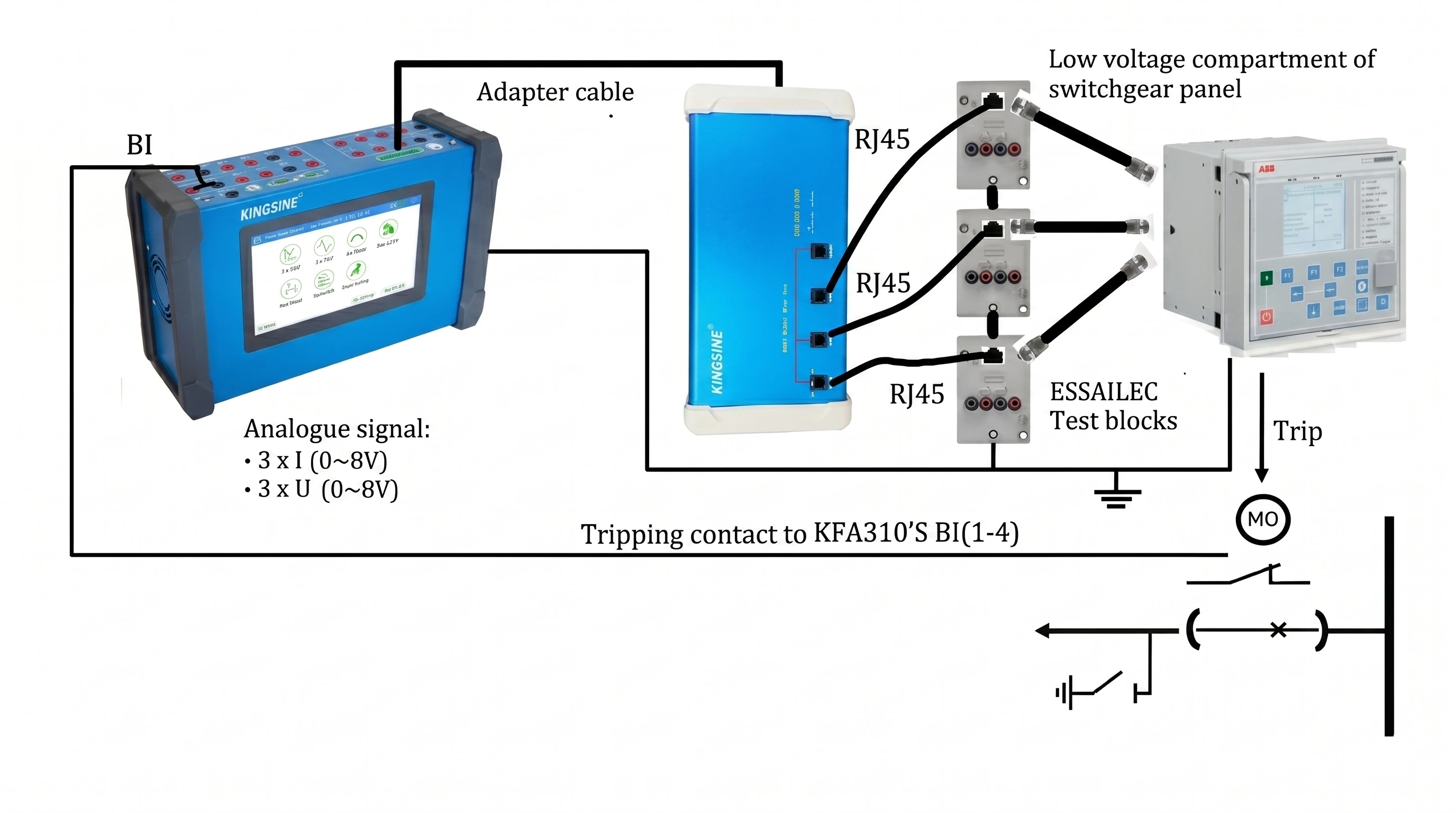

Ao emparelhar um dispositivo portátil ou de pequeno formato com um Adaptador LPIT externo dedicado, os engenheiros podem eliminar a necessidade de amplificadores de potência externos para a maioria das tarefas rotineiras.

A Vantagem da Modularidade Plug-and-Play

Na KINGSINE, acreditamos que o equipamento de teste moderno deve ser tão fácil de manter quanto de usar. É por isso que enfatizamos um design modular.

Se um módulo falhar no campo, você pode substituí-lo em 10 minutos com orientação remota. Essa abordagem "plug and play" remove a necessidade de longos atrasos de envio e recalibrações de fábrica, mantendo seus projetos dentro do cronograma.

Compatibilidade Multi-Fabricante e Aplicações no Mundo Real

Uma preocupação comum com testes simplificados é a compatibilidade entre diferentes fabricantes. Uma simulação de LPIT bem projetada deve preencher a lacuna entre várias tecnologias proprietárias.

Aplicações de Campo Verificadas: Siemens e ABB

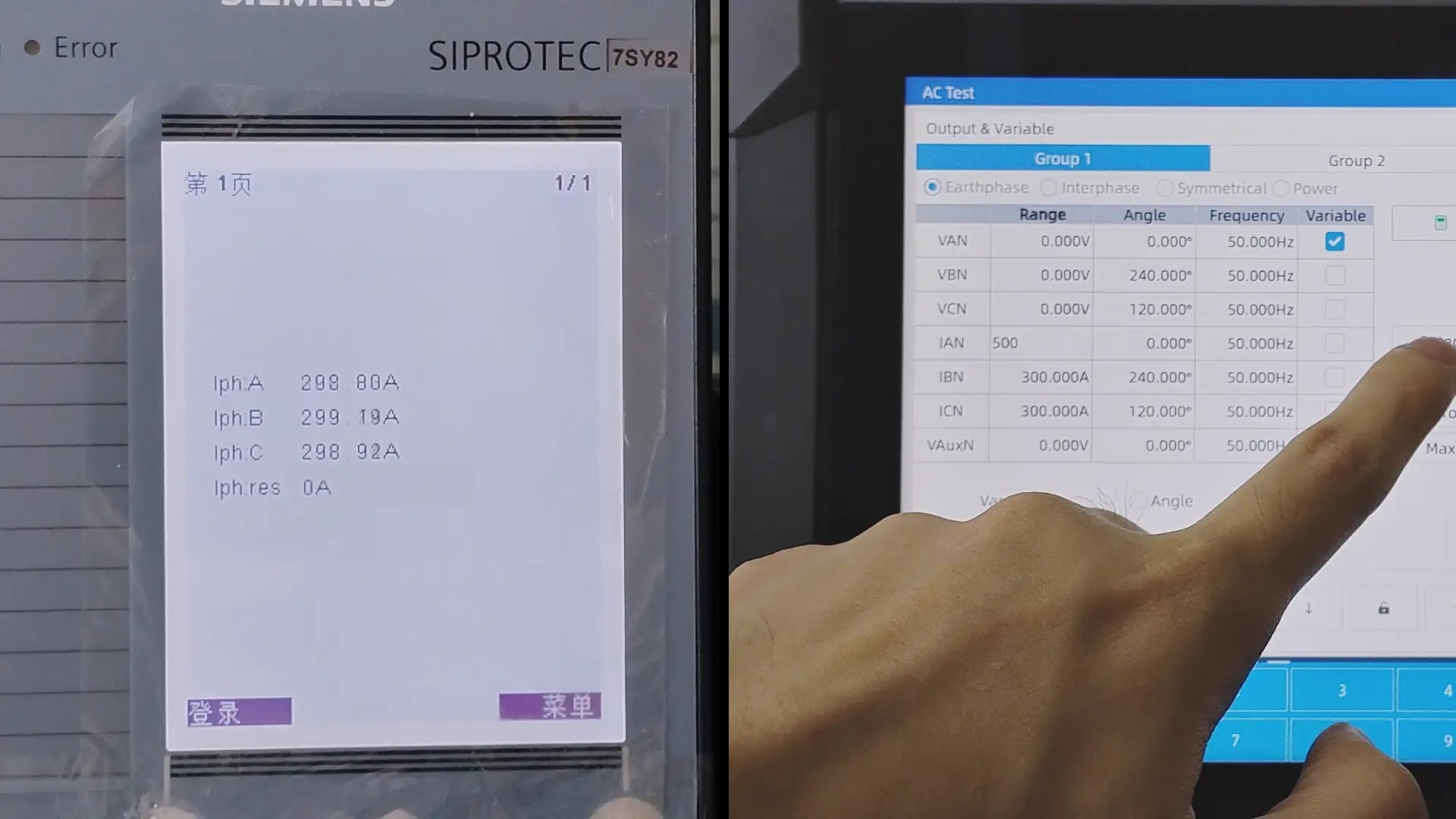

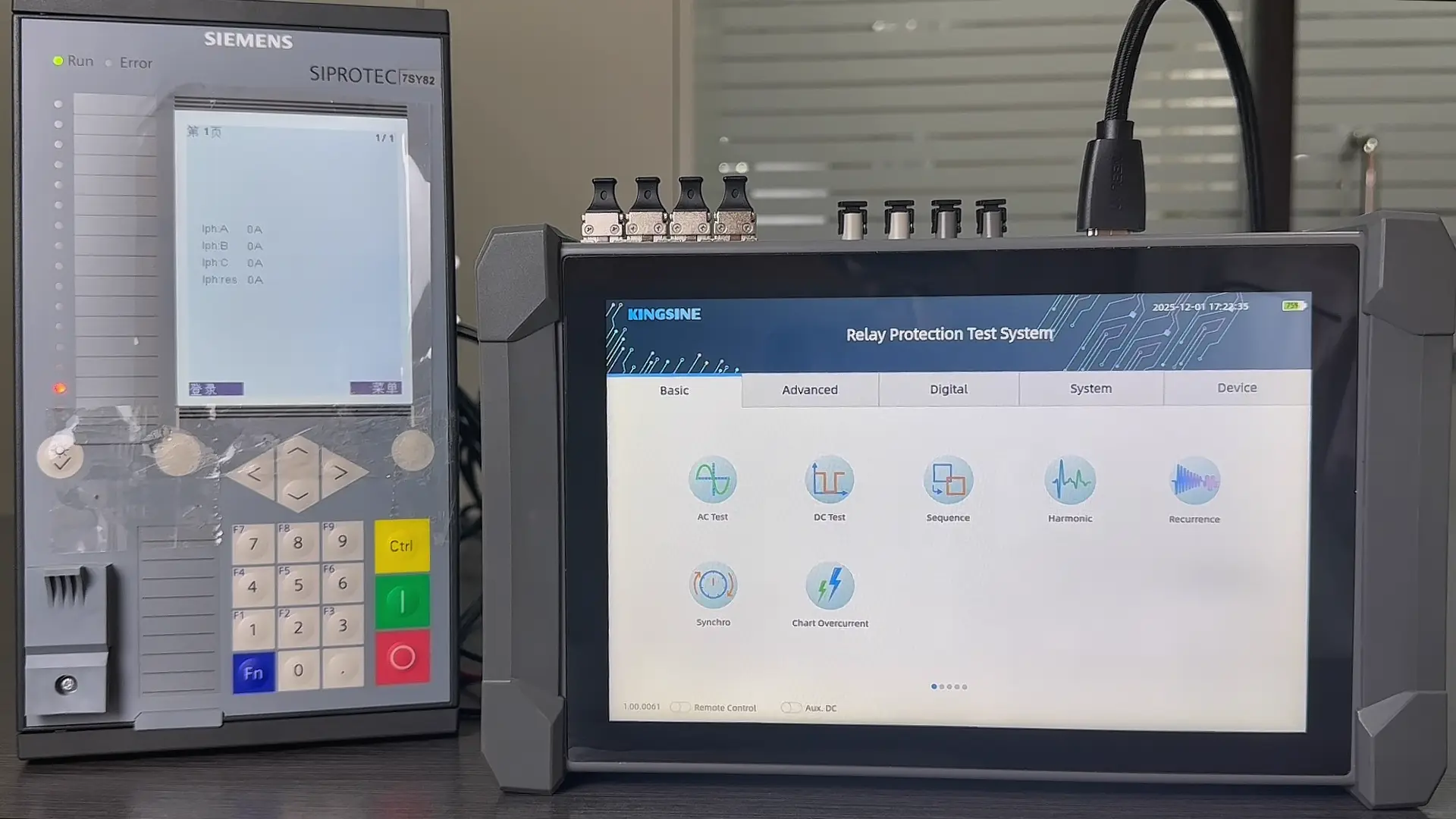

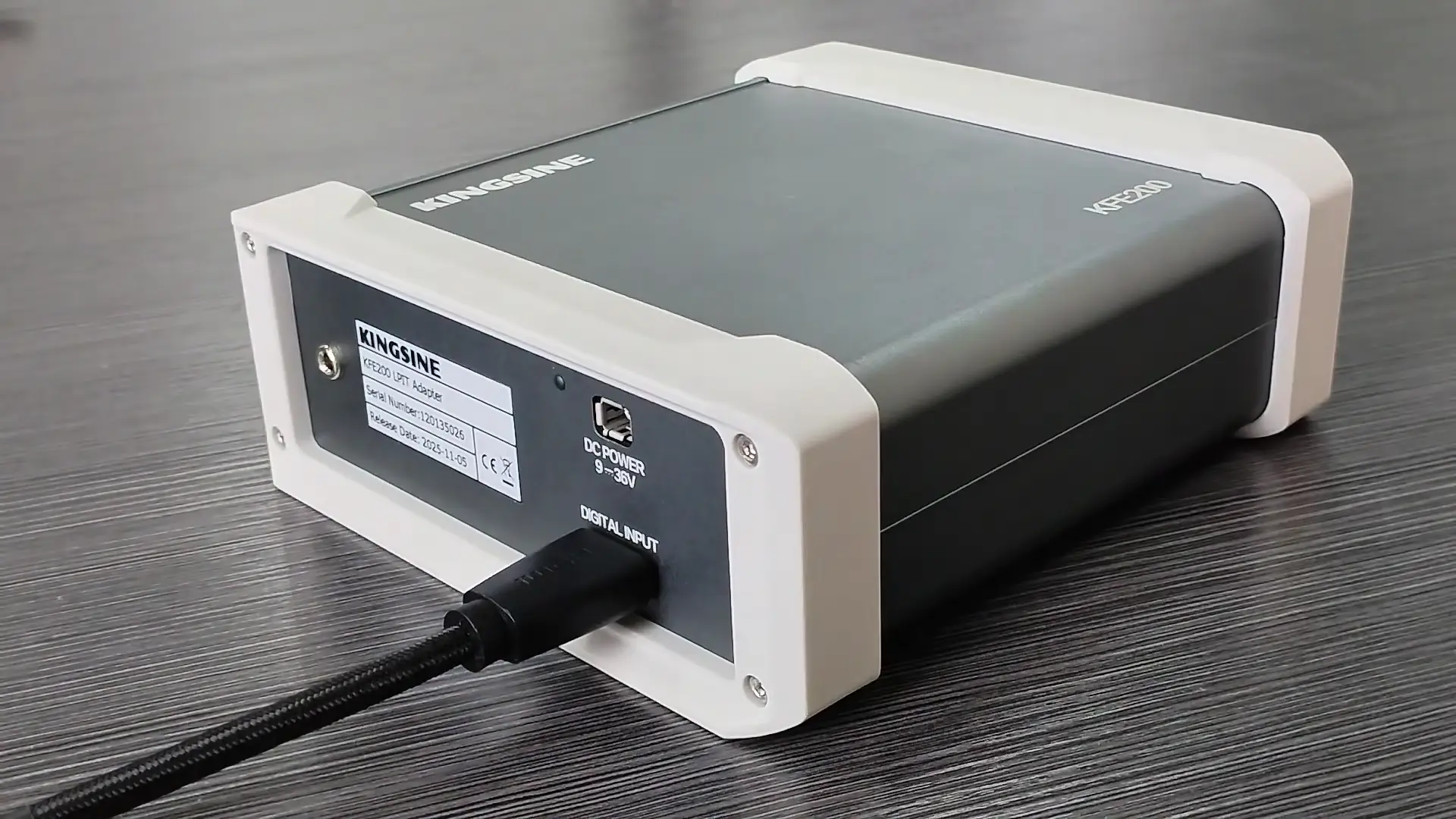

Por exemplo, o uso do KFA320 com o Adaptador LPIT KFE200 para realizar testes de amostra em um relé Siemens SIPROTEC 7SY82 tornou-se um procedimento padrão para muitas equipes de serviço globais. Da mesma forma, simular a saída de baixo nível para dispositivos ABB, como os sensores de tensão KEVA 17.5 B20, requer um conjunto de teste que possa lidar com faixas específicas de LLV de forma confiável.

O Valor de um Companheiro de Teste Unificado

O objetivo é ter um companheiro de teste que funcione em toda a sua frota. Ao focar em um Adaptador LPIT padronizado, a KINGSINE permite que os engenheiros usem uma interface familiar para gerenciar diversos tipos de relés. Isso reduz o tempo gasto na configuração do software e permite que a equipe se concentre na integridade técnica do sistema de proteção.

FAQ

Qual é a principal diferença entre LPIT e TCs tradicionais?

Os TCs tradicionais emitem sinais de alta corrente (1A ou 5A) e podem saturar ou causar picos de alta tensão se o circuito for aberto. Os LPITs emitem sinais de baixa tensão (milivolts), que são mais seguros, mas mais suscetíveis a ruídos e interferências.

Posso usar um testador de relé padrão para LPITs?

Não diretamente. Os testadores padrão emitem alta potência. Para testar um relé compatível com LPIT, você precisa de um dispositivo que possa emitir sinais de Tensão de Baixo Nível (LLV), muitas vezes exigindo um adaptador para garantir a precisão e o casamento de impedância.

Por que o peso do equipamento é importante nos testes de subestações digitais?

Subestações digitais costumam ter muitos IEDs (Intelligent Electronic Devices) pequenos em espaços apertados. Equipamentos leves e operados por bateria, como o KFA310, permitem que os engenheiros trabalhem de forma mais rápida e segura em ambientes confinados sem a necessidade de fontes de energia externas.
