O que é um arquivo SCD nos testes de subestações digitais?

Configurar uma subestação digital significa fazer com que dezenas de IEDs se comuniquem entre si. Sem um arquivo de configuração compartilhado, os engenheiros precisam mapear manualmente os modelos de dados entre fornecedores. O arquivo SCD resolve isso ao definir un modelo de dados comum que cada dispositivo segue.

Um arquivo SCD (Substation Configuration Description) é o arquivo de configuração mestre para uma subestação digital IEC 61850. Ele descreve cada dispositivo eletrônico inteligente (IED), seus nós lógicos, atributos de dados e como os dispositivos se comunicam através do barramento de estação e barramento de processo. O arquivo SCD é criado durante a integração do sistema e serve como a única fonte de verdade para toda a subestação.

O arquivo SCD elimina o trabalho de tradução que os protocolos mais antigos exigiam. Aqui está o que ele faz e como trabalhar com ele.

Por que o arquivo SCD é importante nas subestações digitais

Resolvendo a interoperabilidade multimodelo

Dispositivos de marcas diferentes seguem as mesmas regras de nomenclatura para nós lógicos, conjuntos de dados e blocos de controle. Um relé de proteção de um fabricante pode enviar um sinal de trip para um controlador de disjuntor de outro, porque ambos leem suas funções a partir do mesmo arquivo SCD. Para entender como isso funciona, o arquivo SCD usa a SCL (Substation Configuration Language), a gramática baseada em XML definida na norma IEC 61850-6 que todos os arquivos de configuração IEC 61850 seguem.

Atuando como a única fonte de verdade

Uma vez concluído o arquivo, ele se torna a referência mestre. O equipamento de teste o utiliza para verificar as conexões. Anos mais tarde, durante projetos de modernização, os engenheiros retornam ao arquivo SCD original para ver como a subestação foi configurada. Isso pode economizar semanas de engenharia reversa.

Estrutura do arquivo SCD e arquivos de configuração relacionados

O arquivo SCD é construído a partir de cinco seções XML. Ele também pertence a uma família de arquivos de configuração IEC 61850 que desempenham papéis diferentes.

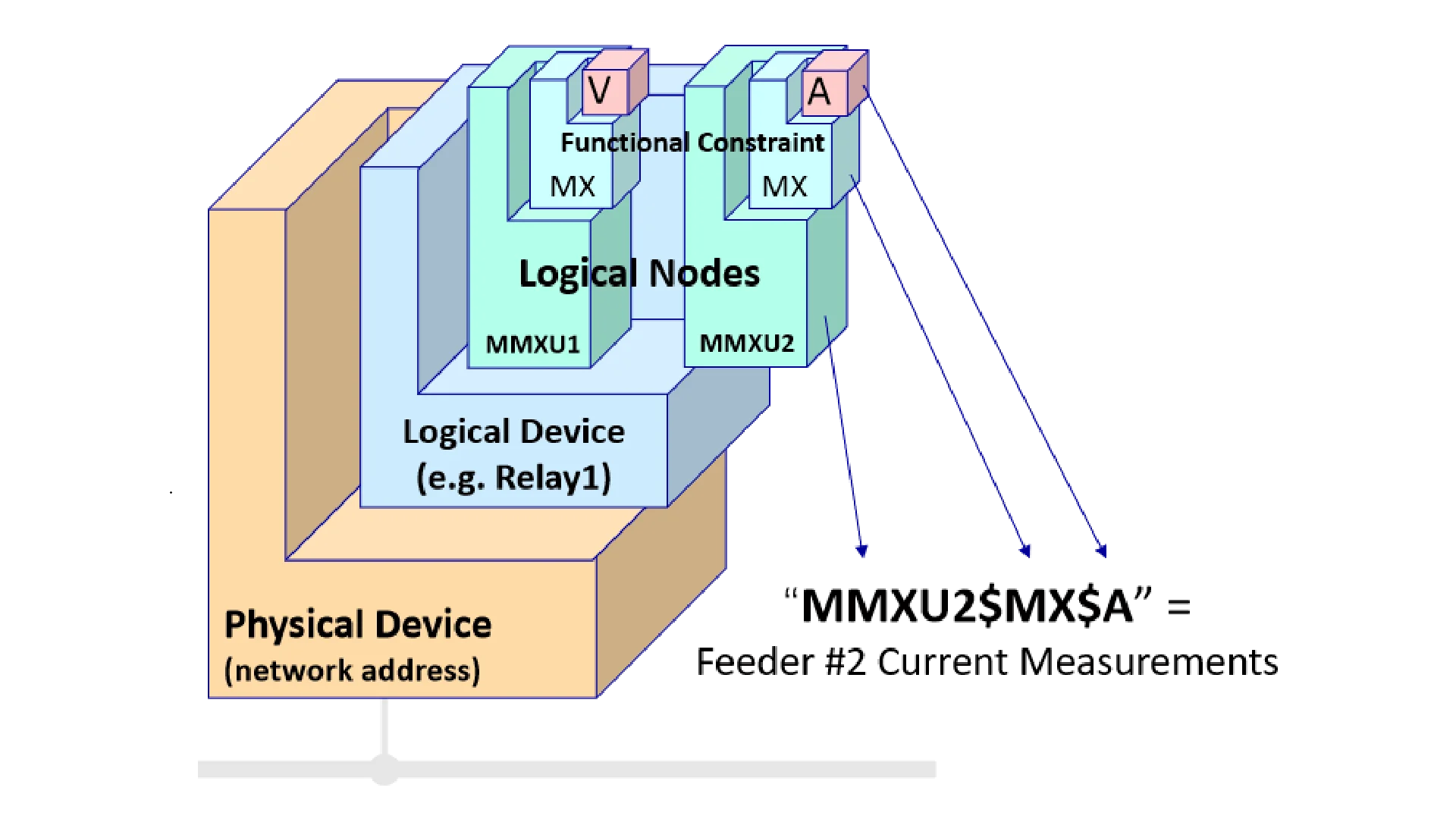

As cinco seções XML de um arquivo SCD

O Header (Cabeçalho) armazena o histórico de versões e um identificador exclusivo. A seção Substation (Subestação) descreve o layout físico: níveis de tensão, vãos (bays), disjuntores e seccionadores. A seção IED lista cada dispositivo inteligente e seus nós lógicos. A seção Communication (Comunicação) define a rede, incluindo endereços IP e tags VLAN. A seção DataTypeTemplates (Modelos de tipos de dados) fornece definições de tipos que atuam como um dicionário compartilhado para toda a subestação.

Um problema comum surge quando o arquivo ICD usa definições de modelo diferentes das esperadas pelo SCD. O IED pode rejeitar a configuração quando isso acontece, portanto, o alinhamento dos modelos é crítico durante a integração.

Como o ICD, SSD e CID se diferenciam do SCD

O arquivo ICD vem do fabricante do dispositivo e descreve o que um modelo pode fazer sem nenhuma informação específica da subestação. Os engenheiros o utilizam durante a licitação para verificar a compatibilidade. O arquivo SSD é o projeto funcional criado durante o design, definindo a topologia e os nós lógicos necessários sem atribuir dispositivos específicos. O arquivo CID é uma fatia do SCD para um único dispositivo, carregado diretamente nos relés ou unidades de calibração (merging units) no local.

Trabalhando com arquivos SCD ao longo do ciclo de vida da subestação

O arquivo SCD afeta cada fase de um projeto de subestação, desde o design inicial até a manutenção a longo prazo.

Design, integração e configuração

Tudo começa com o SSD durante o design. Os fornecedores enviam arquivos ICD para revisão. O integrador mescla tudo no SCD, atribuindo endereços e configurando as assinaturas GOOSE. Um problema comum é lidar com arquivos ICD de diferentes edições da IEC 61850, o que pode fazer com que o configurador rejeite a mistura.

Comissionamento e implantação em campo

No local, os engenheiros carregam os arquivos CID nos dispositivos e executam os testes. O SCD ajuda a verificar se as mensagens GOOSE chegam aos assinantes corretos e se os fluxos de valores amostrados estão mapeados corretamente. Uma incompatibilidade aqui pode causar falhas silenciosas que são difíceis de encontrar mais tarde.

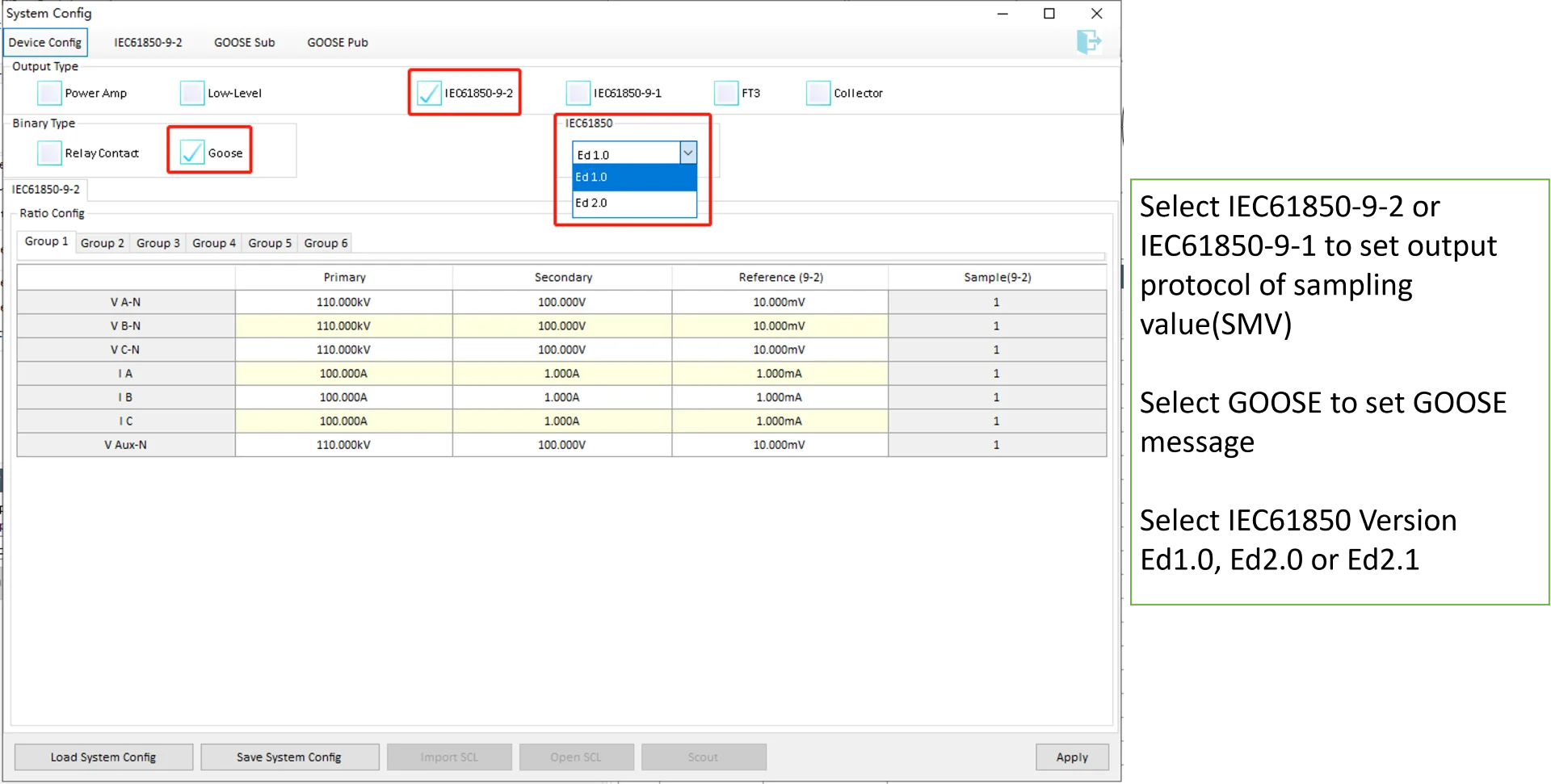

Compatibilidade de edições da IEC 61850

A Edição 1.0 focou na comunicação interna da subestação. Durante projetos reais, os engenheiros encontraram centenas de problemas chamados Tissues, que são relatórios de problemas técnicos registrados no banco de dados oficial de manutenção da IEC 61850. A Edição 2.0 corrigiu esses problemas e expandiu a cobertura para energia eólica, solar e armazenamento por bateria. A Edição 2.1 adicionou recursos de segurança cibernética da IEC 62351. Os arquivos SCD da Edição 1.0 não são diretamente compatíveis com as ferramentas da Edição 2.0, portanto, verifique sempre a edição antes de iniciar um projeto.

Testando sistemas IEC 61850 com um arquivo SCD

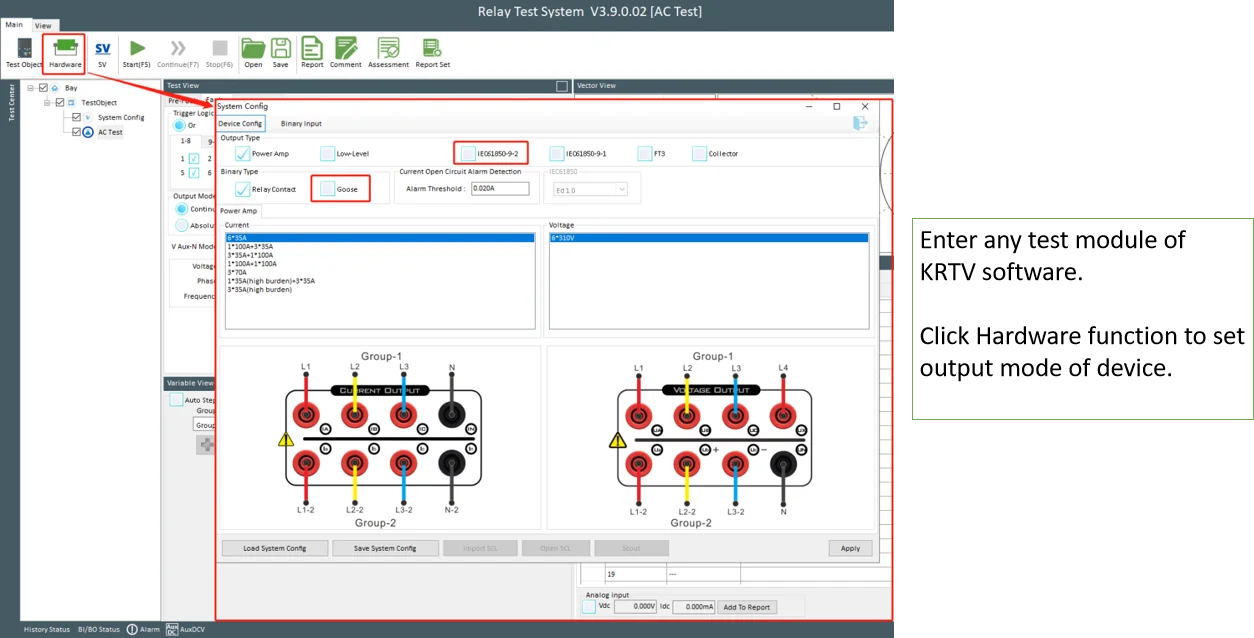

Testar um sistema IEC 61850 sem o arquivo SCD significa inserir manualmente cada assinatura GOOSE e canal de valor amostrado. Isso é lento e propício a erros. Uma abordagem melhor é carregar o arquivo SCD diretamente na plataforma de teste.

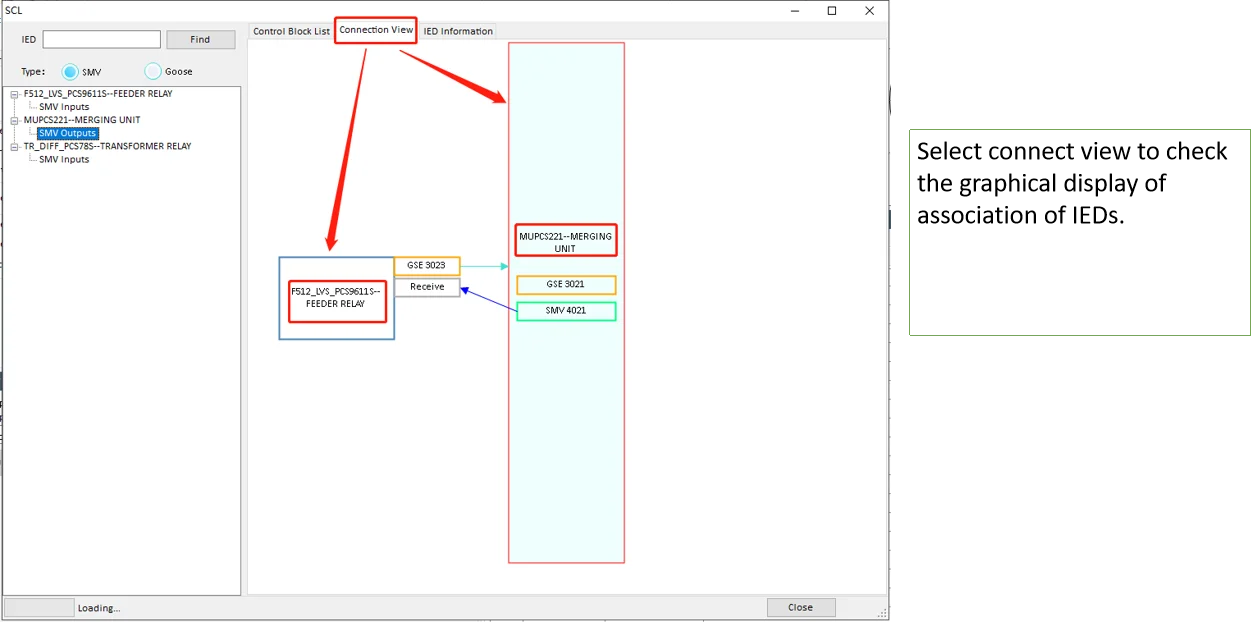

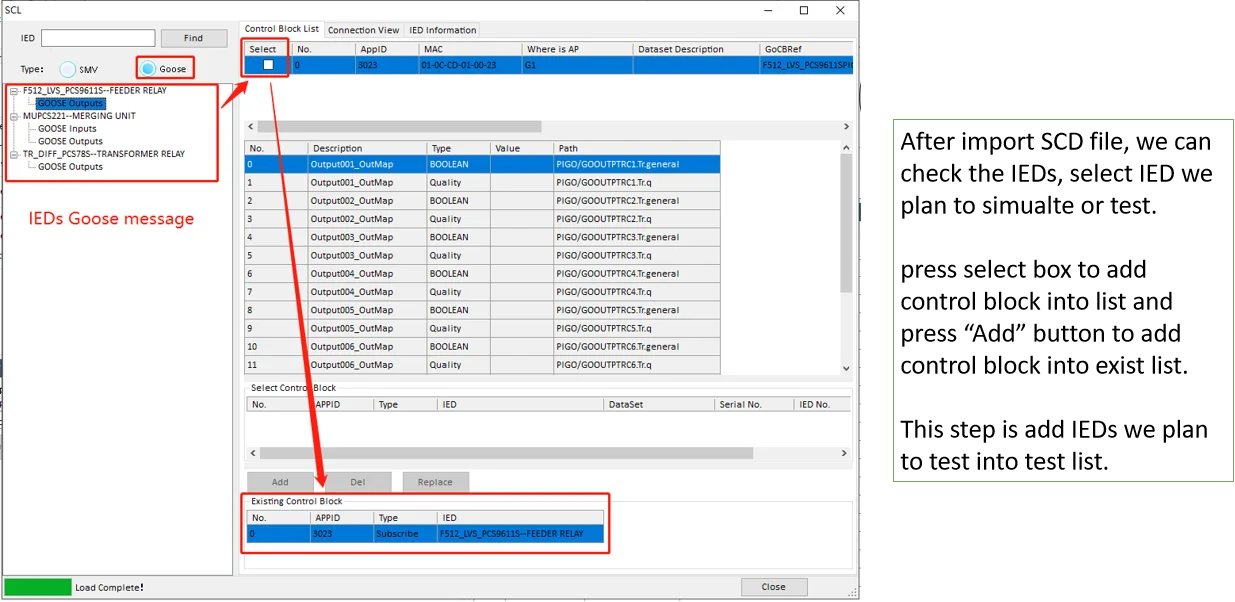

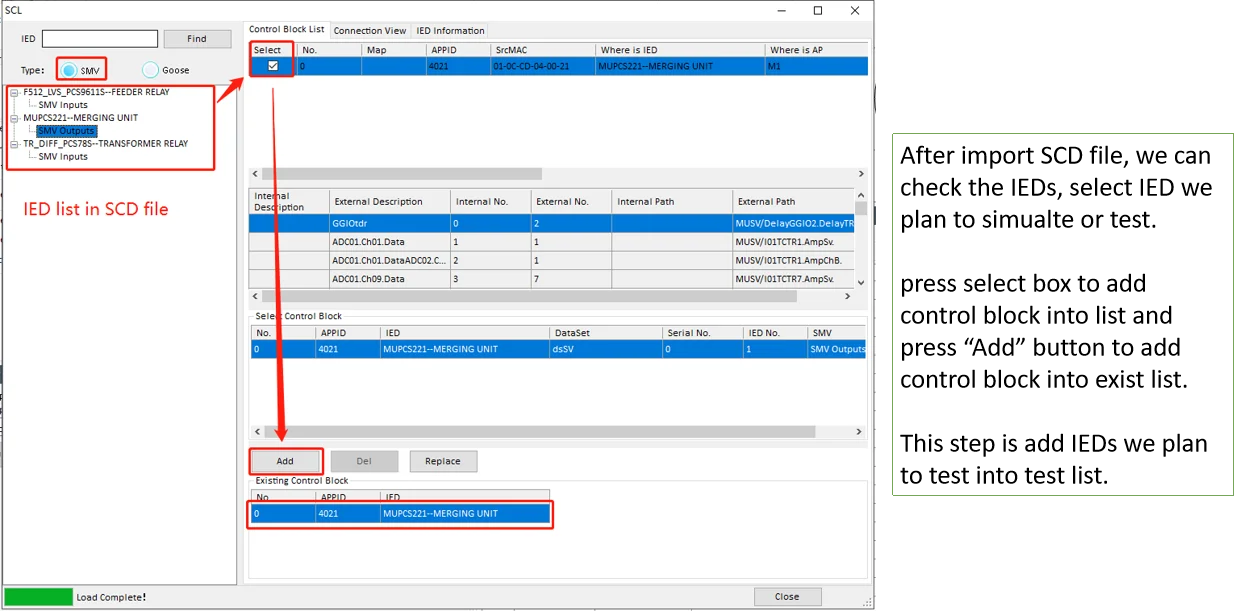

A ferramenta de teste analisa o SCD para extrair cada IED, seus nós lógicos, conjuntos de dados e blocos de controle. Ela constrói um mapa de quem publica o quê e quem assina. Selecione o dispositivo sob teste e a ferramenta configurará automaticamente os canais GOOSE e SV necessários.

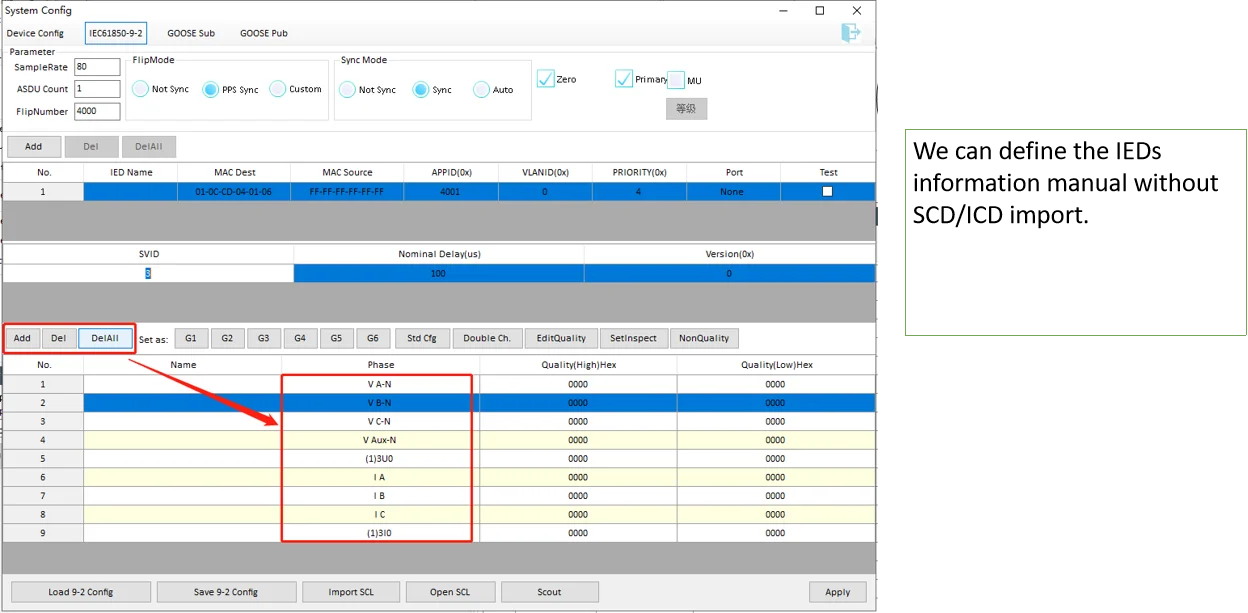

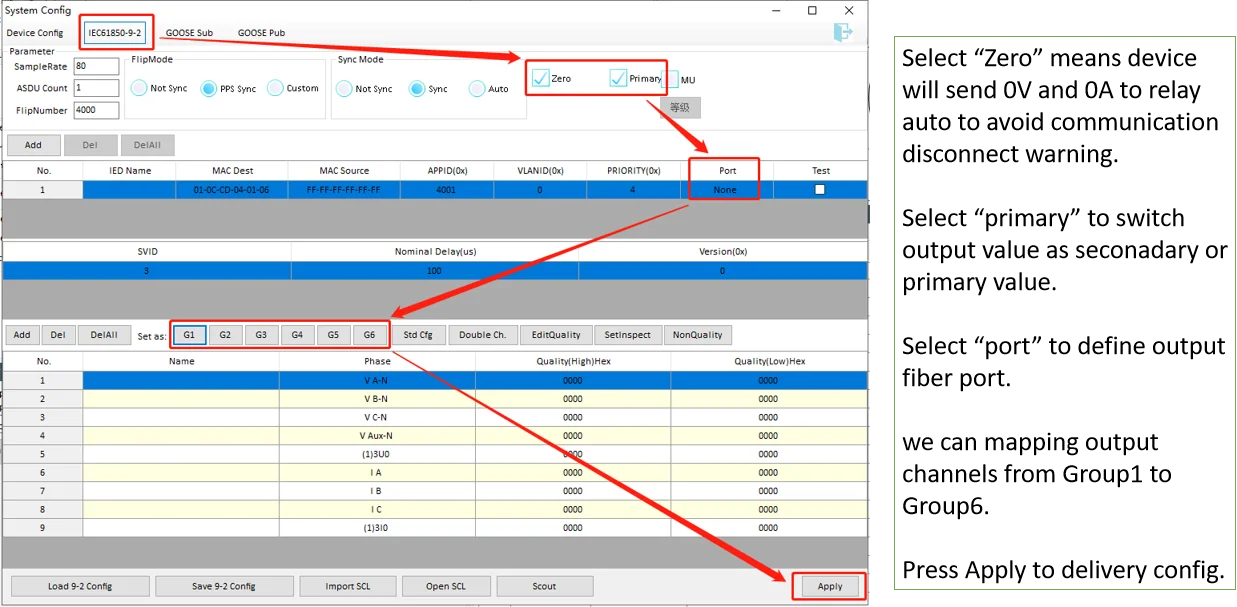

Para aplicações de barramento de processo, a configuração de teste também deve lidar com a sincronização de tempo. As merging units emitem valores amostrados a taxas fixas, como 80 ou 256 amostras por ciclo. A ferramenta de teste deve corresponder a essas taxas e alinhar a fase de saída. Plataformas como o KINGSINE KFA320 e o KF86P lidam com isso importando o arquivo SCD diretamente, extraindo a configuração SV e gerando sinais trifásicos simultâneos com o sincronismo correto.

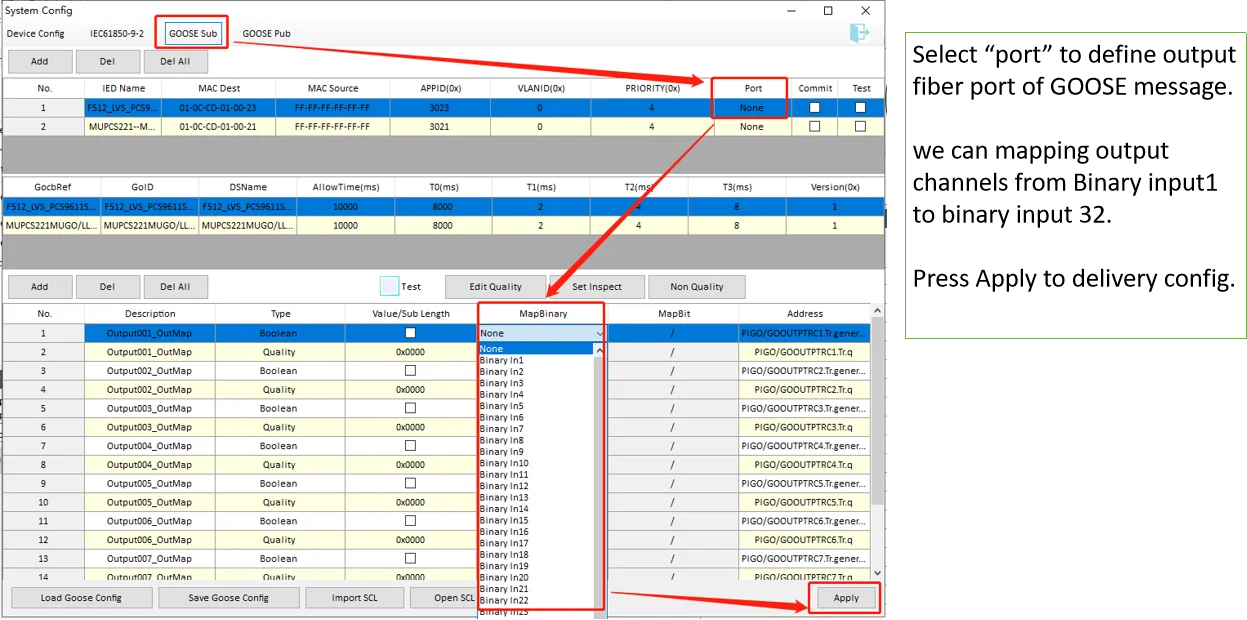

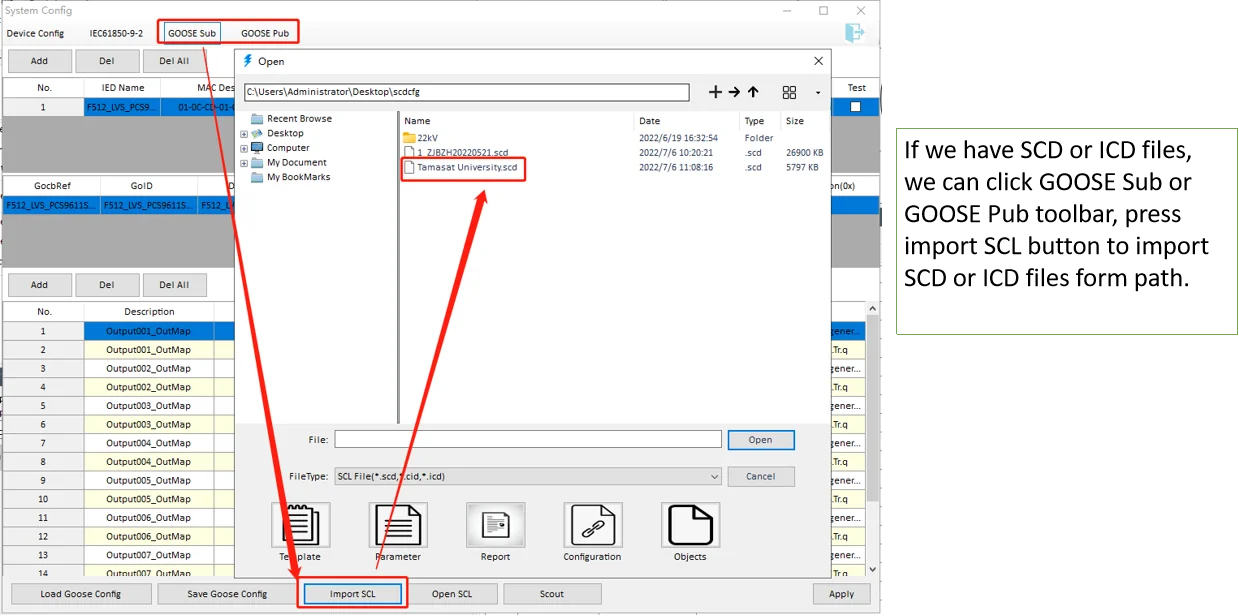

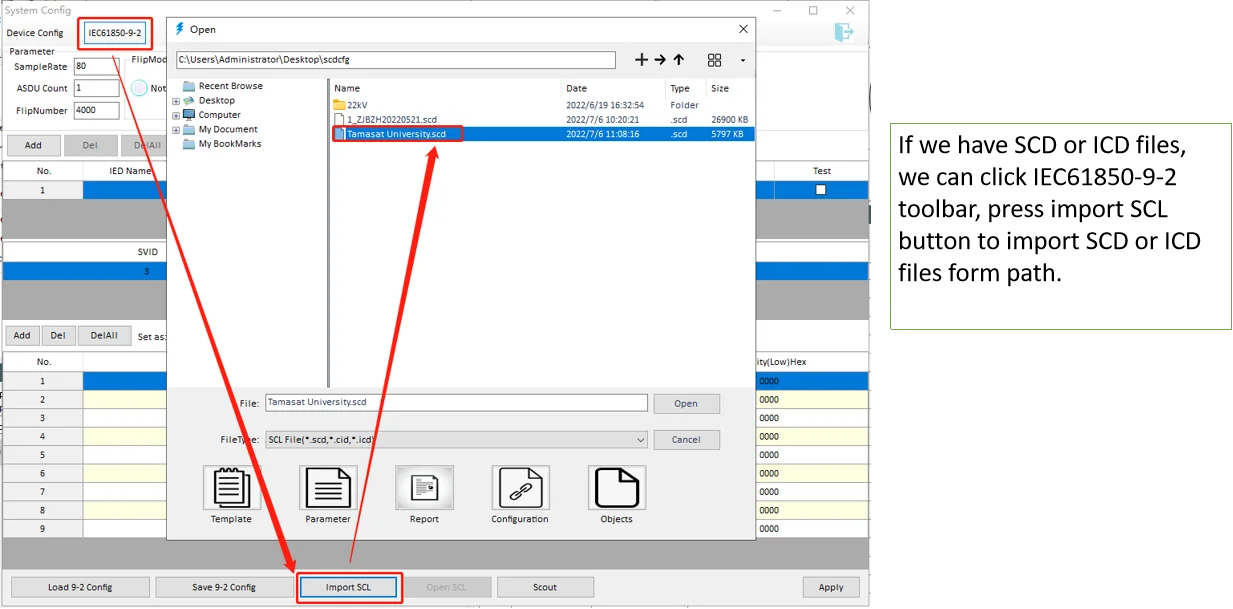

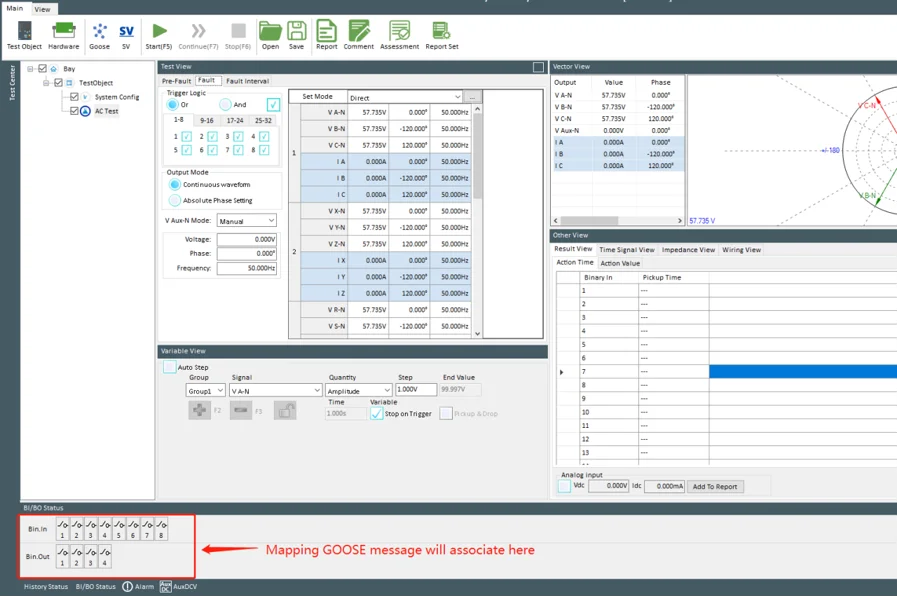

O fluxo de trabalho funciona da seguinte forma: importar o arquivo SCD, selecionar o IED de destino, verificar a lista de assinaturas GOOSE em relação às definições do SCD, configurar as grandezas de teste e executar. Qualquer incompatibilidade entre o SCD e a resposta do dispositivo aparece imediatamente, detectando erros de configuração no laboratório e não durante o comissionamento.

Perguntas frequentes

Qual é a diferença entre um arquivo SCD e um arquivo CID?

Um arquivo SCD abrange toda a subestação. Um arquivo CID abrange apenas um dispositivo e é extraído do SCD durante a integração.

Posso abrir um arquivo SCD em um editor de texto?

Sim, os arquivos SCD são documentos XML. Qualquer editor de texto pode abri-los, mas ferramentas SCL dedicadas são melhores para navegar na estrutura.

Por que meu arquivo SCD não funciona com um IED mais novo?

A causa mais provável é uma incompatibilidade de edição. Se o SCD segue a Edição 1.0 e o IED espera a Edição 2.0, o dispositivo pode rejeitar a configuração. Verifique a edição na seção Header do arquivo SCD.

Se você quiser se aprofundar nos casos de uso prático de arquivos SCD, confira este artigo: Visualização e aplicações de arquivos SCD.
