As subestações são os nós centrais do sistema elétrico. Seu nível de automação afeta diretamente a segurança, estabilidade e eficiência da rede elétrica. Embora os sistemas tradicionais de automação de subestações tenham se desenvolvido ao longo de muitos anos para se tornarem maduros e confiáveis, suas limitações inerentes — como fiação física complexa, dificuldades no compartilhamento de informações e baixa interoperabilidade — não conseguem mais atender aos requisitos das redes inteligentes modernas.
O surgimento do padrão IEC 61850, juntamente com suas tecnologias principais — SV (Sampled Value) e GOOSE (Generic Object Oriented Substation Event) — remodelou completamente a arquitetura das subestações e impulsionou uma profunda transformação digital.
Características Arquitetônicas:
Dominada por Fiação Física: Dispositivos de proteção, controle e medição são interconectados através de um grande número de cabos de controle (fios de cobre). Por exemplo, o lado secundário dos TCs/TPs é conectado diretamente às portas de entrada analógicas dos relés de proteção, enquanto os comandos do disjuntor são transmitidos via cabos dos relés para as caixas de controle do disjuntor.
Transmissão de Sinal Analógico: TCs/TPs emitem sinais analógicos (ex: 5A/1A, 100V), que são vulneráveis a interferências eletromagnéticas e erros de transmissão em longas distâncias de cabo.
Silos de Informação: Cada Dispositivo Eletrônico Inteligente (IED) opera de forma relativamente independente. Protocolos específicos de fornecedores dificultam a interconexão, resultando em baixa escalabilidade.
Funções Fortemente Acopladas: Proteção, medição e faturamento frequentemente exigem enrolamentos dedicados de TC/TP, levando a equipamentos primários complexos e custos elevados.
Problemas Principais: Fiação complexa, alto custo, fraca capacidade anti-interferência, baixa eficiência de coordenação e dificuldades na manutenção e expansão.
Características Arquitetônicas:
Comunicação Baseada em Rede: Seguindo o princípio de "equipamento primário inteligente, equipamento secundário em rede", a camada de processo (TCs/TPs, disjuntores) e o nível de vão (IEDs de proteção e controle) se comunicam através de uma LAN de subestação de alta velocidade (geralmente fibra óptica).
Transmissão Digital: O avanço reside na substituição de sinais analógicos e fiação física por mensagens digitais.
1. SV (Sampled Value): Substitui os cabos de sinal analógico. As Unidades de Agrupamento (MU) amostram os sinais dos TCs/TPs, digitalizam-nos e publicam os valores amostrados como mensagens multicast. IEDs de proteção e controle assinam essas mensagens SV para obter dados de corrente e tensão.
2. GOOSE (Generic Object Oriented Substation Event): Substitui a fiação física binária. Usado para informações altamente críticas em termos de tempo, como comandos de trip, sinais de intertravamento e posições de disjuntores. As mensagens GOOSE apresentam alta prioridade e mecanismos de retransmissão para garantir a confiabilidade.
Compartilhamento de Informações de Alto Nível: Uma única MU pode publicar dados SV para múltiplos IEDs, eliminando os "silos de informação" e reduzindo a necessidade de enrolamentos adicionais de TC/TP.
Forte Interoperabilidade: A norma IEC 61850 define modelos de dados e serviços de comunicação unificados. Desde que os dispositivos estejam em conformidade com o padrão, eles podem ser integrados perfeitamente e alcançar a operação "plug-and-play".
Vantagens Principais: Circuitos secundários simplificados, forte capacidade anti-interferência, compartilhamento total de informações, configuração flexível e digitalização completa, permitindo aplicações avançadas como monitoramento de condição e diagnósticos inteligentes.
O SV desempenha um papel fundamental na digitalização do nível de processo. Seu fluxo de trabalho é o seguinte:

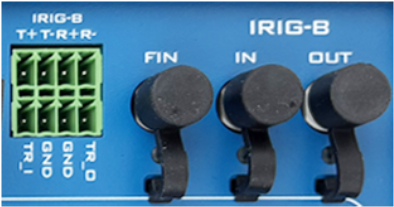

Amostragem: A Unidade de Agrupamento amostra de forma síncrona os valores de corrente e tensão de TCs/TPs eletrônicos ou convencionais (estes últimos exigindo conversão A/D). A precisão da sincronização é crítica e geralmente é garantida via Protocolo de Tempo de Precisão (PTP) IEEE 1588 ou IRIG-B.
Enquadramento: A MU encapsula cada ponto de amostragem (incluindo contagem de canais, fatores de qualidade, etc.) em quadros Ethernet de acordo com a IEC 61850-9-2 (ou as anteriores 9-1/LE).
Publicação: A MU transmite mensagens SV como quadros multicast via barramento de processo. Qualquer IED que assine esse endereço multicast pode recebê-los.
Assinatura: IEDs de nível de vão (proteção, controle) escutam os endereços multicast. Após receber as mensagens SV, eles analisam e validam os dados, reconstroem as formas de onda e as utilizam para cálculos lógicos (ex: proteção de sobrecorrente, cálculo de potência).
Parâmetros Chave:
Taxa de Amostragem: Normalmente 80 amostras por ciclo de frequência fundamental (4 kHz), embora taxas maiores ou menores sejam possíveis.
Formato de Mensagem: IEC 61850-9-2 é o padrão predominante, oferecendo estruturas de conjunto de dados flexíveis.
Protocolo de Transporte: Baseado em ISO/IEC 8802-3 (Ethernet), normalmente com marcação VLAN e prioridade para garantir o desempenho em tempo real.
Essa mudança tecnológica também revolucionou os métodos de teste.
Ferramenta Principal: Conjuntos de teste de relés convencionais.
Abordagem de Teste:
Com Fiação Física: As saídas analógicas do conjunto de teste são conectadas diretamente às entradas analógicas do relé.
I/O Binário: As entradas/saídas binárias do conjunto de teste são conectadas diretamente aos terminais binários do relé.
Foco: Verificação das funções lógicas do relé, como ajustes de sobrecorrente e tempos de operação. O teste é específico do dispositivo.
Os testes evoluem de "ponto a ponto" para "orientado ao sistema", cobrindo vários níveis:
a) Teste de Unidade IED

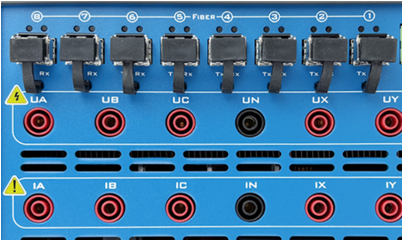

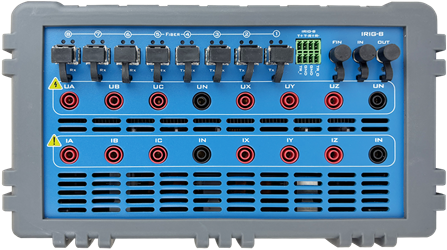

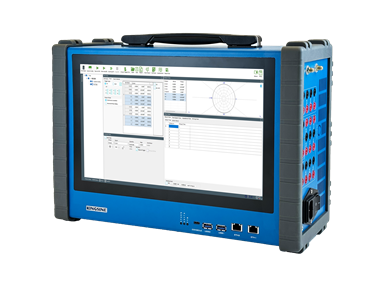

Ferramentas: Conjuntos de teste digitais compatíveis com a IEC 61850, capazes não apenas de simular sinais analógicos, mas também de publicar e assinar mensagens SV e GOOSE.
Conteúdo:
1. Teste de Assinatura SV: Verifica se o relé pode receber e processar corretamente as mensagens SV e responder adequadamente (ex: operando em condições de falta simuladas).
2. Teste de Assinatura/Publicação GOOSE: Garante que os IEDs possam lidar corretamente com entradas GOOSE externas (ex: intertravamento) e publicar suas próprias saídas GOOSE (ex: comandos de trip).

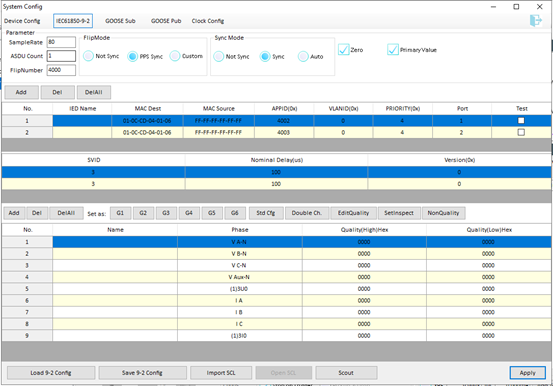

3. Importação de Arquivos ICD/CID: Conjuntos de teste podem importar arquivos de configuração de IED para configurar automaticamente parâmetros SV/GOOSE, aumentando a eficiência.
b) Teste de Integração do Sistema
Objetivo: Verificar a coordenação de todo o sistema, não apenas de dispositivos individuais.
Ferramentas: Analisadores de rede, conjuntos de teste digitais e ferramentas SCD (System Configuration Description).
Conteúdo:
1. Teste de Conformidade de Comunicação: Garante a conformidade das pilhas de comunicação dos IEDs e dos modelos de dados com os padrões IEC 61850.
2. Teste de Desempenho de Rede SV/GOOSE:
(1). Monitoramento de Tráfego: Garante que não haja perda de pacotes ou congestionamento.
(2). Teste de Latência: Mede os atrasos de ponta a ponta para entrega de SV e execução de trip GOOSE, garantindo os requisitos de velocidade de proteção.
(3). Teste de Precisão de Sincronização: Confirma que os erros de sincronização de amostragem da MU permanecem dentro dos limites aceitáveis (geralmente ±1 μs).
3. Simulação de Malha Fechada: Constrói um ambiente de simulação em tempo real incluindo modelos do sistema primário, simuladores de MU e múltiplos IEDs para testar o desempenho da proteção sob cenários complexos de falta na rede.
c) Teste de Operação e Manutenção
Ferramentas: Analisadores SV/GOOSE portáteis ou multímetros digitais ópticos.
Conteúdo: Durante a manutenção, os engenheiros podem acessar diretamente os dados do barramento de processo, "ler" valores SV como sinais analógicos ou "ouvir" estados GOOSE, permitindo a localização rápida de falhas.
A IEC 61850 e a tecnologia SV mudaram as subestações do "mundo analógico" cabeado para o "mundo digital" em rede. Embora essa transição ofereça vantagens significativas, ela também impõe maiores exigências em design, teste e operação.
O foco dos testes expandiu-se de verificações funcionais em nível de dispositivo para a validação abrangente do desempenho da comunicação, coordenação do sistema e sincronização de tempo. O domínio da configuração do sistema baseada em SCD, análise de tráfego de rede e ferramentas de teste digital tornou-se essencial para os engenheiros de energia atuais.
Essa transformação não é apenas uma atualização tecnológica, mas também uma mudança de paradigma, estabelecendo a base para a construção de redes elétricas futuras mais inteligentes, flexíveis e confiáveis.
