O conjunto de testes de relés de proteção KFA310 agora é fornecido com o KRT V3.9, uma atualização de software significativa que substitui a aplicação de controle legada baseada em PC. Para engenheiros de campo que passam horas configurando curvas de sobrecorrente, executando sequências de estado e formatando relatórios de teste, a nova versão introduz quatro módulos de teste dedicados com fluxos de trabalho simplificados, avaliação automatizada de aprovação/falha e interoperabilidade de modelos em toda a linha de produtos KINGSINE. Este artigo apresenta as principais melhorias e explica como cada recurso se traduz em economia de tempo mensurável no local.
O KRT V3.9 é a versão mais recente da plataforma de software de teste de relés da KINGSINE. Ele consolida testes de injeção CA, rampa, sequência de estado e sobrecorrente em uma única interface. Os engenheiros podem alternar entre os tipos de teste sem recarregar a aplicação ou reconfigurar as conexões de hardware. O software roda em Windows e se comunica com o hardware KFA310 via USB ou Ethernet.

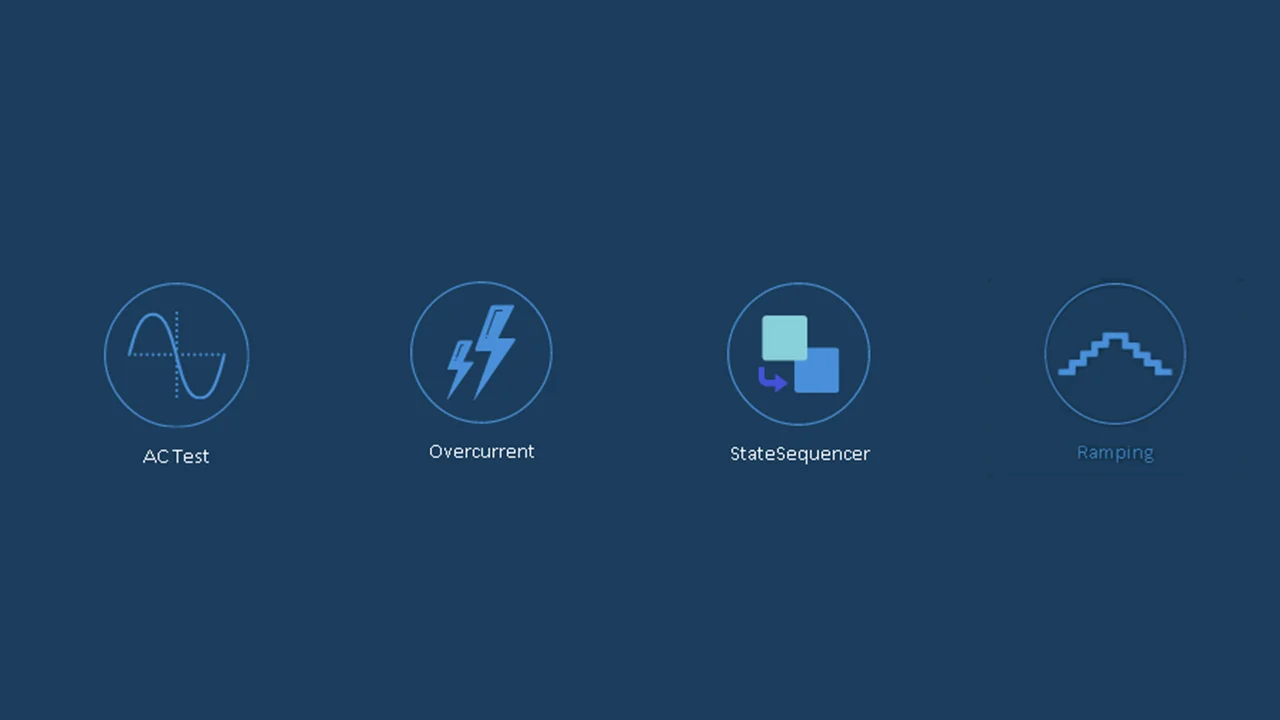

O software tradicional de teste de relés geralmente requer programas separados ou menus profundamente aninhados para cada tipo de teste. O KRT V3.9 resolve isso introduzindo quatro módulos de teste dedicados:

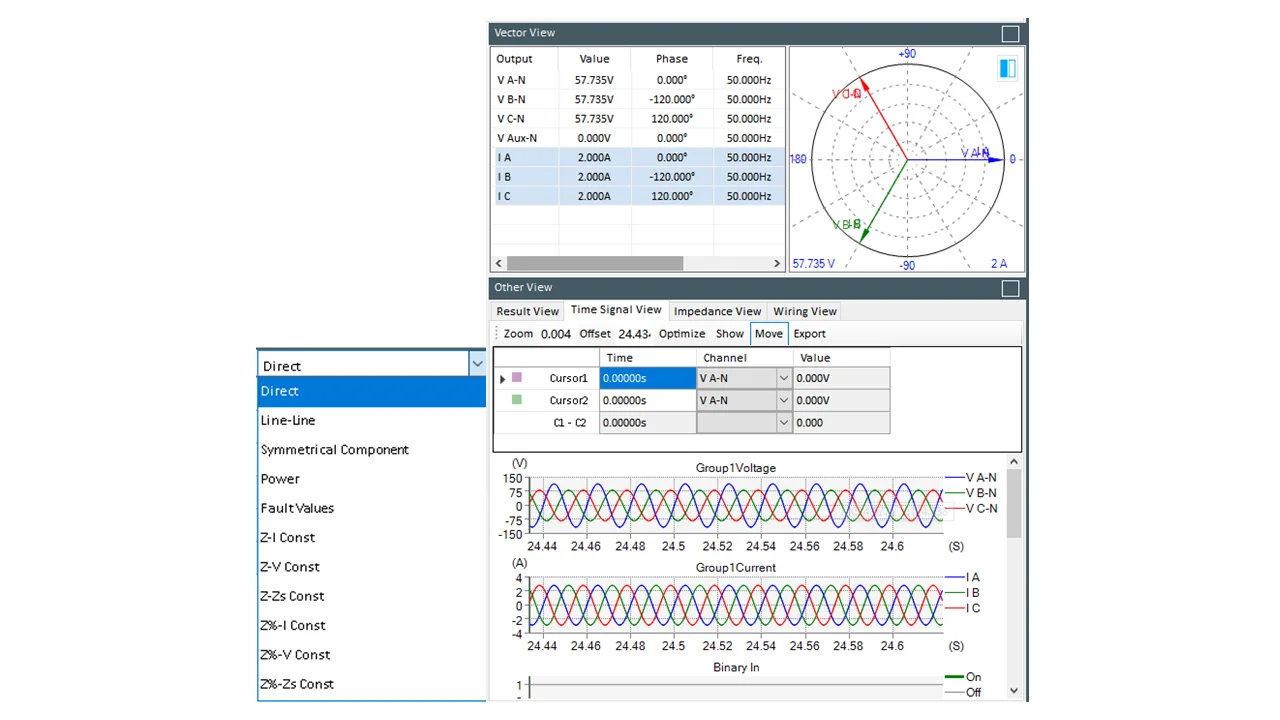

Suporta configurações de amplitude e fase multivariáveis com exibição de saída RMS em tempo real e visualização de sinal no domínio do tempo. Os engenheiros podem ajustar os vetores de tensão e corrente em tempo real enquanto observam a atualização instantânea da forma de onda, o que é particularmente útil ao ajustar a resposta do relé direcional.

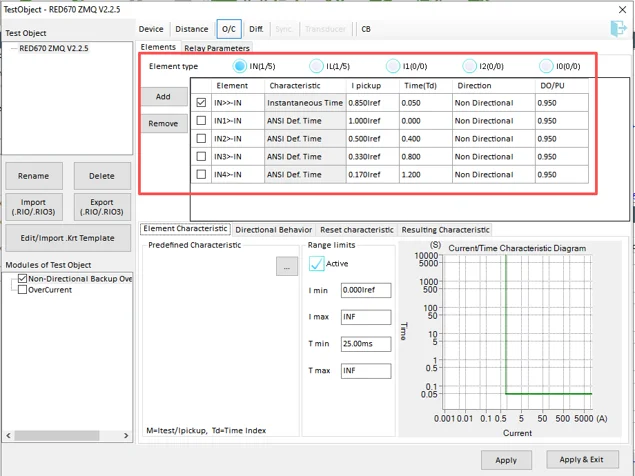

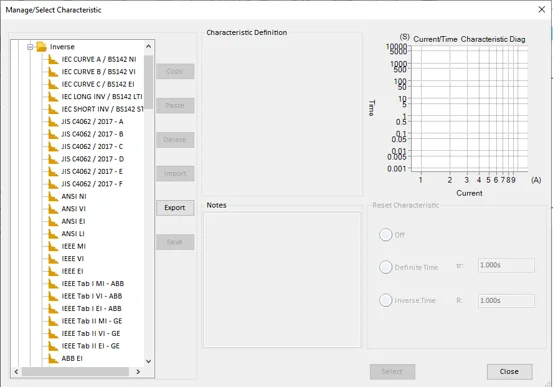

Apresenta uma biblioteca integrada de curvas padrão inversas, muito inversas, extremamente inversas e de tempo definido. O módulo suporta configuração de múltiplos elementos, permitindo que os engenheiros testem várias configurações de atuação e atraso de tempo em uma única execução. Dados de curvas personalizadas podem ser importados das especificações do fabricante ou criados usando o editor de curvas integrado. Múltiplos pontos de teste podem ser colocados em fila e o software executa toda a sequência automaticamente.

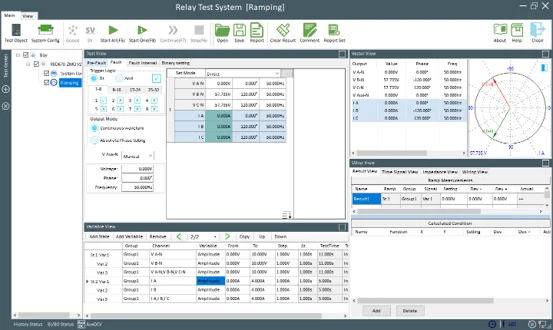

Permite rampa multivariável simultânea com tamanhos de passo e tempos de permanência configuráveis. Os engenheiros podem definir transições de estado sobrepostas — por exemplo, aumentar gradualmente a corrente enquanto reduzem simultaneamente a tensão para simular um cenário de recuperação de falta. O módulo também aceita fórmulas de avaliação definidas pelo usuário, permitindo ajustar os critérios de aprovação/falha às exigências específicas do fabricante do relé.

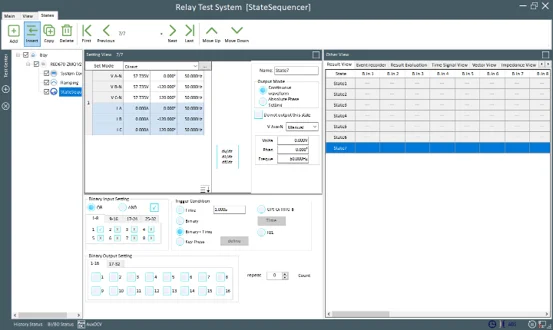

Suporta comutação de estado multi-transiente com avaliação automatizada de resultados com base em limiares pré-configurados. Este módulo é particularmente eficaz para testar esquemas de falha do disjuntor (CBF) e lógica de religamento automático, onde o relé deve responder a uma sequência precisa de eventos de falta ativa, eliminação de falta e religamento.

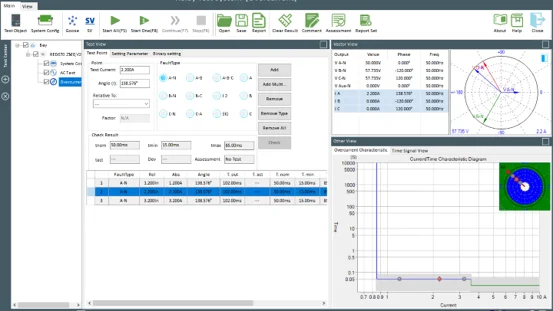

Um dos aspectos mais demorados dos testes de relés é a interpretação manual dos resultados. O KRT V3.9 aborda isso incorporando a lógica de avaliação diretamente em cada módulo de teste. Para testes de sobrecorrente, o software compara os tempos de atuação medidos com a curva selecionada e relata aprovação/falha com o erro de tempo real. Os testes de sequência de estado avaliam se o relé operou dentro da janela de tempo configurada para cada transição de estado.
Essa automação reduz o risco de erro humano durante cronogramas de comissionamento de alta pressão e produz resultados consistentes e auditáveis em diferentes sessões de teste.

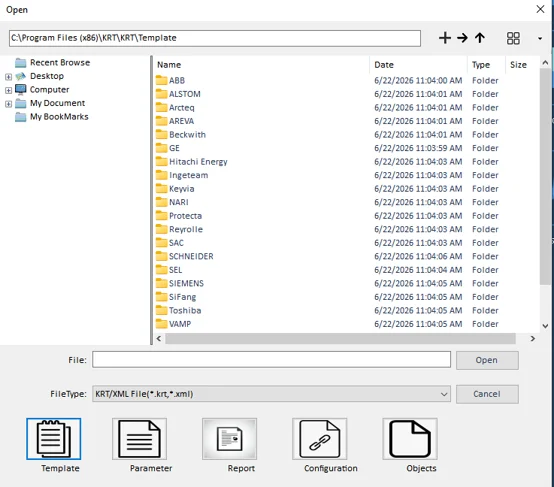

As equipes de campo que operam múltiplos conjuntos de teste KINGSINE se beneficiam da arquitetura unificada de modelos. O KRT V3.9 suporta a biblioteca de módulos de modelos KINGSINE e a importação de arquivos XRIO. Modelos de teste criados para a série KFA320 ou série KF86/KF85 podem ser carregados diretamente no KFA310 sem reconfiguração, e vice-versa.
Para organizações que mantêm procedimentos de teste padronizados em sua frota, essa interoperabilidade elimina a necessidade de manter bibliotecas de modelos separadas para cada modelo de dispositivo. Os modelos podem ser compartilhados via transferência de arquivos ou implantados a partir de um repositório central.

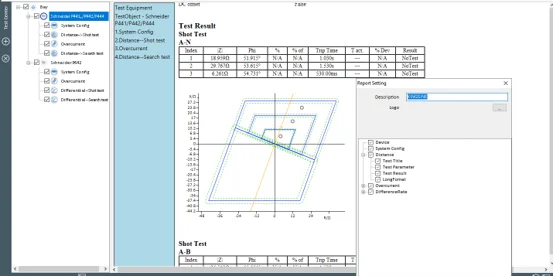

O KRT V3.9 inclui um designer de relatórios integrado que suporta relatórios detalhados de formato longo e relatórios resumidos de formato curto. Parâmetros de teste, logotipos de empresas e informações do projeto podem ser pré-configurados como modelos. Os relatórios são gerados em formato RTF ou PDF com um único clique.
O motor de relatórios extrai dados diretamente do banco de dados de resultados de testes, eliminando a entrada manual de dados e reduzindo o tempo de preparação de relatórios de horas para minutos. Para concessionárias que exigem documentação padronizada para conformidade regulatória, o sistema de modelos garante uma formatação consistente em todos os relatórios de teste.
Sim. O KRT V3.9 suporta a biblioteca de módulos de modelos KINGSINE e importação XRIO. Modelos de teste criados para a série KFA320 ou série KF86/KF85 podem ser carregados no KFA310, e vice-versa. Isso permite que as equipes de campo padronizem os procedimentos de teste em diferentes modelos KINGSINE.
O KRT V3.9 roda em Windows. Consulte a documentação do produto KINGSINE para obter requisitos de sistema específicos.
Os modelos são armazenados em um formato padronizado baseado em XML. Quando um modelo é carregado, o software mapeia automaticamente os parâmetros de teste para os canais de hardware disponíveis do dispositivo conectado. Atribuições de canais que não são suportadas pelo hardware de destino são sinalizadas com um aviso, permitindo que o engenheiro faça ajustes antes da execução.
