A transição para subestações digitais e redes inteligentes mudou fundamentalmente os requisitos para os testes de proteção. Os engenheiros de campo não estão mais apenas verificando se um relé desarma; eles estão verificando sistemas integrados complexos que lidam com proteção, medição e controle. Essa mudança técnica torna a escolha de um conjunto de teste de injeção secundária mais crítica do que nunca.
Os sistemas de energia modernos dependem de Dispositivos Eletrônicos Inteligentes (IEDs) que se comunicam através dos padrões IEC 61850. Esses dispositivos digitais exigem uma abordagem de teste que equilibre a lógica de software sofisticada com hardware de alto desempenho. Conforme discutido em nosso guia sobre Teste de Injeção Primária vs Secundária, a injeção secundária continua sendo o padrão para verificação lógica precisa.
No entanto, a "digitalização" da rede não significa que o hardware se torne menos importante. Pelo contrário, como os relés digitais agora desempenham múltiplas funções — como Medição Fasorial (PMU) e medição de faturamento de alta precisão —, as fontes analógicas usadas para testá-los devem atender a padrões mais rigorosos de precisão e versatilidade.

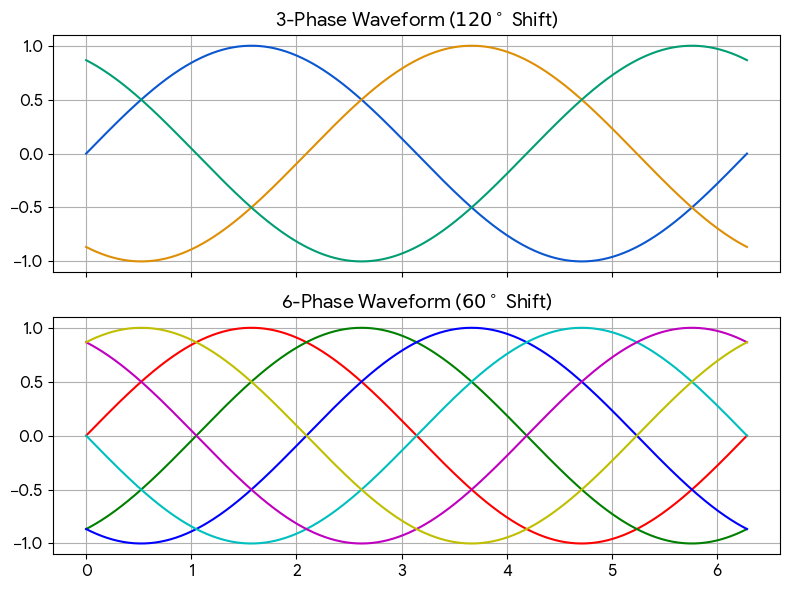

A principal decisão de hardware geralmente se resume ao número de canais disponíveis.
As unidades trifásicas são projetadas para proteção de distribuição direta. Elas se destacam no teste de relés de sobrecorrente, tensão e frequência em configurações onde a lógica multiteminal não está presente. Se o seu escopo de manutenção for limitado a alimentadores radiais simples, uma unidade trifásica oferece uma solução confiável e focada.
Em uma subestação digital moderna, esquemas de proteção como diferencial de transformador e proteção de barras são gerenciados por algoritmos complexos. Um conjunto de teste de injeção secundária de seis fases é essencial para esses cenários. Ele fornece as doze fontes independentes (seis de corrente, seis de tensão) necessárias para simular falhas em vários grupos de enrolamentos ou segmentos de alimentadores simultaneamente.
Por exemplo, testar um relé diferencial de transformador digital requer a injeção de correntes nos lados de alta e baixa tensão. Um testador de 6 fases permite essa simulação completa do sistema em uma única etapa, garantindo que a lógica digital calcule corretamente as correntes diferenciais e de restrição sem exigir várias execuções de teste ou fiação manual arriscada.
Pode parecer contra-intuitivo que uma rede digital exija um melhor hardware analógico, mas a conexão é clara ao analisar a funcionalidade do IED e a geografia da rede.
Os relés digitais de hoje costumam substituir medidores de energia separados. Espera-se que eles atendam aos padrões de medição Classe 0.2 ou Classe 0.5. Para verificar esses dispositivos, um testador de relé de proteção portátil deve oferecer precisão de saída de 0.05%. Essa alta precisão garante que o conjunto de teste possa servir como uma fonte de alimentação de referência, permitindo que os engenheiros calibrem módulos de medição integrados durante a mesma janela em que testam a lógica de proteção.

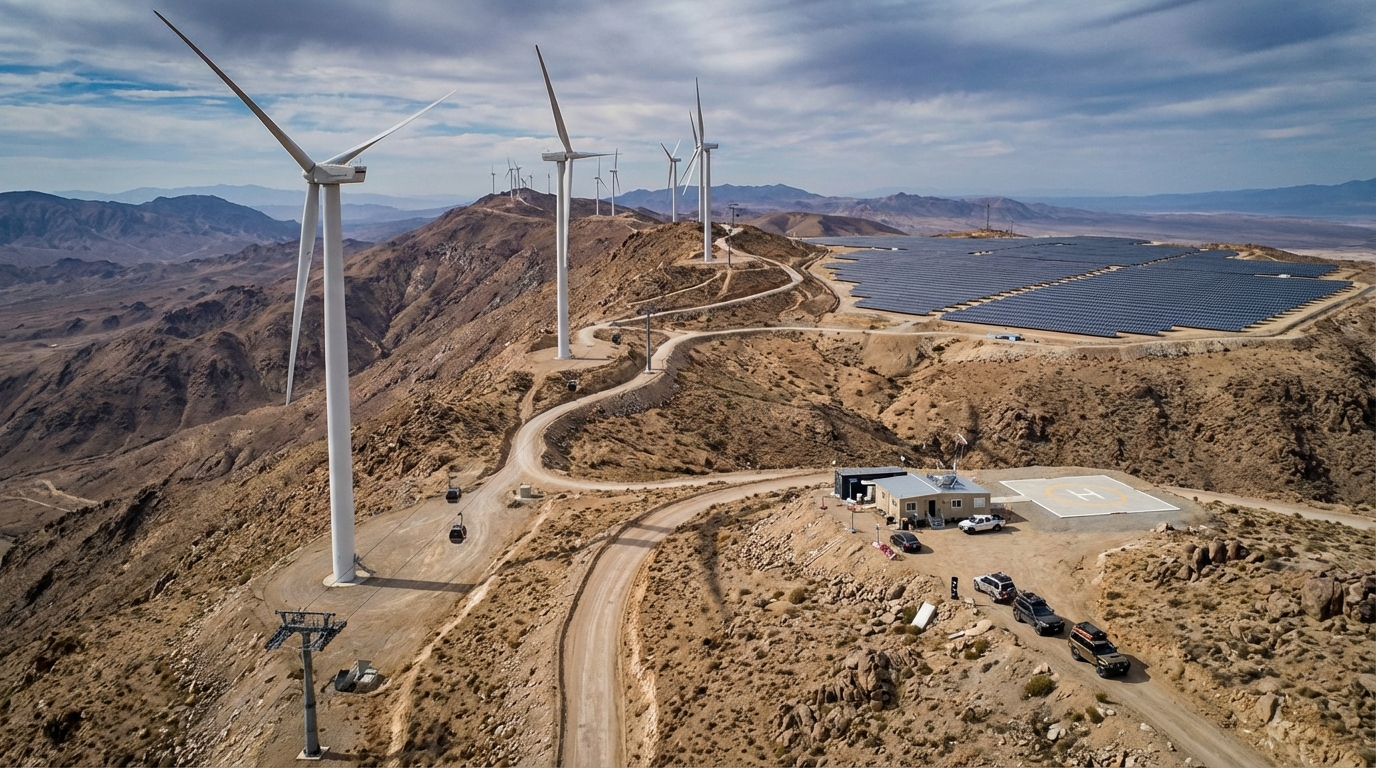

A digitalização está intimamente ligada ao surgimento das energias renováveis. Parques eólicos e solares geralmente estão localizados em áreas remotas de difícil acesso. Isso torna o peso do equipamento um fator primordial na eficiência operacional. Enquanto os conjuntos tradicionais de 6 fases eram pesados e exigiam equipes de várias pessoas, a engenharia moderna produziu unidades como o KFA320 (KINGSINE KFA320 Mini Universal Protection Relay Test Set). Pesando apenas 3.8 kg, ele oferece capacidade total de 6 fases em um formato portátil, permitindo que um único engenheiro realize comissionamentos digitais complexos em qualquer ambiente.
Muitas concessionárias que buscam modernizar sua frota procuram uma alternativa ao Omicron CMC 356 que caiba em orçamentos mais apertados, mantendo a paridade técnica. Uma alternativa de sucesso deve fornecer a mesma saída de corrente robusta e flexibilidade de software, mas com vantagens adicionais nas condições modernas de campo.
As principais características do KFA320 incluem:
Design Modular: A capacidade de substituir um módulo de potência no local em 10 minutos reduz significativamente o tempo de inatividade em comparação com retornos de fábrica.
Integração IEC 61850: O suporte nativo para GOOSE e Sampled Values é inegociável para a prova de futuro.
Bibliotecas de Modelos: O acesso a mais de 500 modelos de relés pré-configurados (suportando RIO/XRIO) garante que a mudança de plataformas legadas para um novo sistema seja contínua para a equipe de engenharia.
Em um ambiente digital, a interface entre o testador e o PC ou tablet é tão importante quanto os terminais de saída. O software moderno deve permitir testes automatizados e relatórios abrangentes. Ao usar um conjunto de software que lida com tudo, desde rampas manuais básicas até simulações transitórias avançadas, os engenheiros podem garantir que cada elemento de proteção digital seja verificado em relação ao seu arquivo de configuração específico com precisão.
A evolução da rede exige uma mudança na forma como vemos os equipamentos de teste. A mudança de 3 fases para 6 fases é impulsionada pela complexidade da lógica de proteção digital, enquanto a necessidade de alta precisão e portabilidade é impulsionada pela natureza multifuncional e distribuída dos ativos modernos. Ao escolher um testador de 6 fases portátil e de alta precisão, os engenheiros podem atender às demandas técnicas das subestações digitais de hoje, garantindo a máxima eficiência em campo.
Embora a proteção básica possa não precisar disso, os IEDs digitais modernos incluem funções de medição. Você precisa de precisão de 0.05% para verificar esses componentes de medição de acordo com os padrões da indústria.
Sim. Um testador de 6 fases é totalmente compatível com versões anteriores. Ele oferece flexibilidade para lidar com relés de distribuição simples, bem como esquemas complexos de proteção de transmissão.
Ele minimiza o tempo de inatividade. Em vez de enviar toda a unidade de volta ao fabricante por semanas, um técnico pode trocar um módulo em 10 minutos, mantendo o equipamento em campo, onde ele deve estar.
