Testes de Relés Mais Rápidos para a Rede Digital Moderna

A Infraestrutura Inteligente está a emergir como um foco central para a comunidade global, sinalizando uma direção fundamental para o futuro desenvolvimento urbano e industrial. Este mandato para uma rede elétrica mais conectada, resiliente e sustentável realça uma realidade significativa: embora a norma IEC 61850 tenha sido uma pedra angular madura da automação durante mais de 23 anos, a forma como os engenheiros testam estes sistemas está finalmente a atualizar-se. O objetivo na rede inteligente de hoje já não consiste apenas em estabelecer a comunicação; trata-se de maximizar a velocidade e a eficiência da manutenção e do comissionamento.

A Mudança no Fluxo de Trabalho: Da Cablagem Física para o Digital

Numa subestação tradicional, o teste de relés é uma tarefa física de mão de obra intensiva. As equipas de campo lidam com centenas de fios de cobre, conjuntos de teste pesados e o risco constante de circuitos de TC abertos acidentalmente ou ligações de terminais erradas. Um teste de injeção secundária padrão envolve a verificação manual ponto a ponto, o que consome muito tempo e limita a quantidade de equipamento que pode ser verificado num único dia.

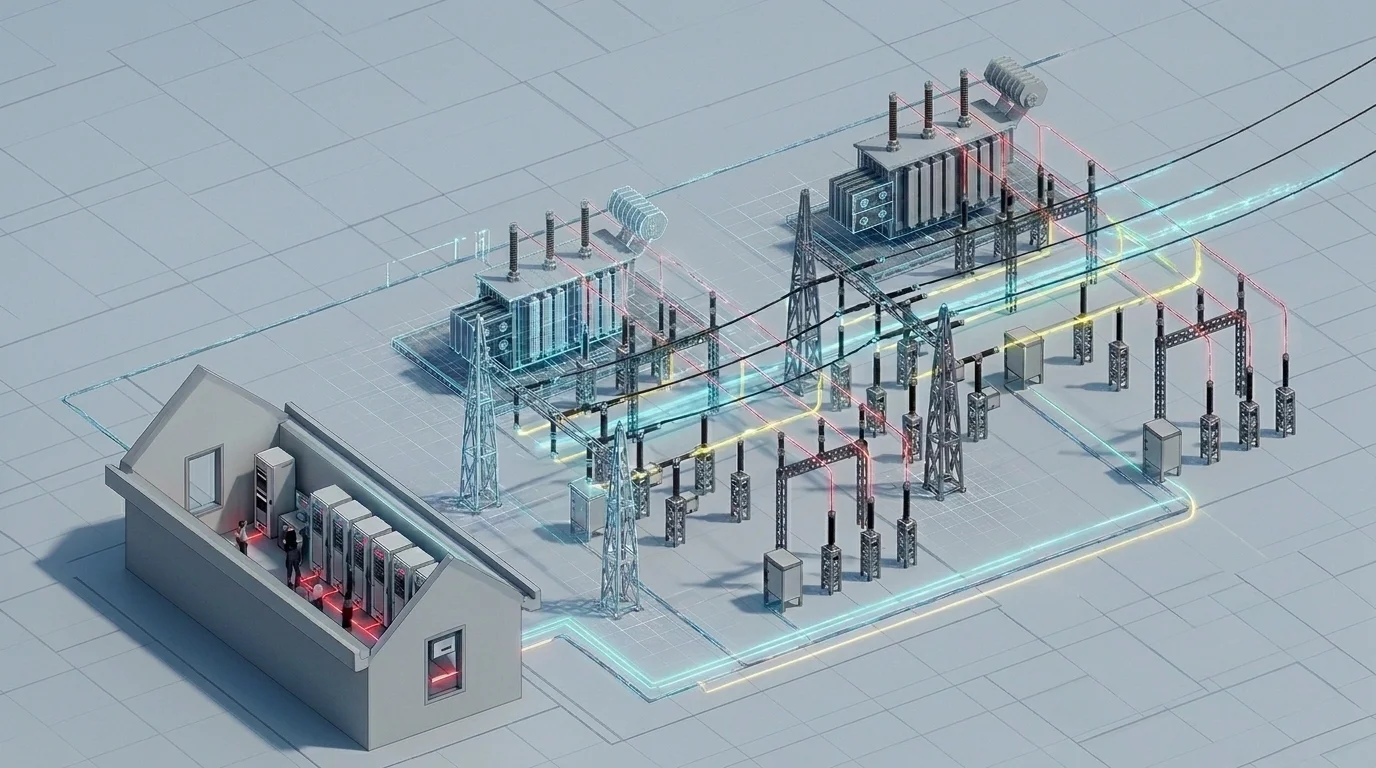

A rede digital, no entanto, substitui a "confusão física" por dados estruturados. Neste ambiente, o fluxo de trabalho de teste desloca-se do bloco de terminais para a porta de fibra ótica. Em vez de injetar sinais analógicos de alta energia, o foco muda para a simulação de Valores Amostrados (SV) e a subscrição de mensagens GOOSE. Esta transformação permite uma área de trabalho muito mais limpa, onde um único cabo de fibra ótica transporta os dados que anteriormente exigiam todo um feixe de cobre.

Por que a Velocidade é a Nova Prioridade na Infraestrutura Inteligente

A Infraestrutura Inteligente exige um nível mais elevado de disponibilidade. Em certos mercados europeus e em algumas empresas de serviços públicos no Médio Oriente, o tempo de inatividade é cada vez mais dispendioso. Isto cria um estrangulamento: como podem as equipas realizar uma verificação rigorosa da lógica de proteção sem gastar horas na configuração?

O estrangulamento num ambiente IEC 61850 maduro é frequentemente a gestão de ficheiros SCL (Substation Configuration Language). Gerir ficheiros SCD ou CID é o equivalente digital a ler um diagrama de cablagem massivo. Durante anos, este foi um processo manual lento. Mas à medida que a indústria entra em 2026, a procura é por soluções de teste de "ativação instantânea" que possam analisar estes ficheiros complexos em segundos, permitindo que o engenheiro se concentre na lógica de proteção em vez de nas definições de rede.

Mova-se ainda mais depressa com ferramentas de teste modernas

Para cumprir o mandato da Infraestrutura Inteligente, o hardware utilizado no campo passou pela sua própria evolução. A transição de caixas de 20 kg para instrumentos compactos e de alto desempenho é uma resposta direta à necessidade de maior agilidade no campo.

Um instrumento de campo compacto como o KFA320 representa esta mudança. Com um peso de apenas 3,8 kg — aproximadamente o mesmo que um saco de equipamento profissional — permite que um técnico se desloque entre painéis sem o esforço físico associado ao equipamento mais antigo. Esta portabilidade não é apenas uma questão de conveniência; é uma parte vital de um fluxo de trabalho de teste IEC 61850 mais rápido. Quando o equipamento é fácil de transportar como bagagem de cabine, evita os atrasos da logística internacional e os riscos de danos na carga.

Software mais inteligente para resultados mais rápidos

O real ganho de velocidade provém da forma como o dispositivo lida com os dados IEC 61850. Ao permitir a importação direta de ficheiros SCD, o software mapeia automaticamente os terminais virtuais e configura os parâmetros de simulação para SV e GOOSE. Isto significa que um teste que costumava demorar uma hora a configurar pode agora estar pronto em menos de cinco minutos.

Além disso, ter um ecrã tátil de 10,1 polegadas integrado diretamente na unidade elimina a necessidade de transportar um portátil separado para uma sala de controlo poeirenta ou exígua. Pode-se executar rapidamente uma simulação, verificar um tempo de disparo GOOSE e tomar um café enquanto o relatório automatizado é gerado. É uma abordagem mais lógica e simplificada que corresponde à inteligência da rede que suporta.

Fiabilidade e Manutenção Modular

Em locais industriais remotos ou em certas empresas de serviços públicos no Sudeste Asiático, a fiabilidade é um requisito não negociável. Os testadores digitais modernos utilizam agora um design interno modular. Se uma porta de fibra ótica ou um módulo de potência exigir atenção, pode ser trocado no local em cerca de 10 minutos com orientação remota. Esta arquitetura "plug-and-play" garante que o cronograma de testes se mantenha no caminho certo, mantendo a resiliência da rede inteligente.

Uma Rotina Mais Rápida para a Era Digital

Para obter os melhores resultados numa instalação moderna, é essencial uma rotina padronizada e automatizada. Uma sequência típica para testes de relés digitais de alta velocidade segue estes passos lógicos:

1. Importar o ficheiro SCD da subestação para mapear automaticamente a lógica da rede virtual.

2. Ligar o testador portátil ao barramento de processo através de cabos de fibra ótica.

3. Realizar uma verificação rápida da rede para verificar se todos os Dispositivos Eletrónicos Inteligentes (IEDs) estão a comunicar.

4. Transmitir Valores Amostrados para simular as condições da rede real no relé.

5. Acionar uma condição de falha e medir o tempo de resposta GOOSE para o comando de disparo.

6. Verificar a temporização digital e a integridade dos dados através do barramento de comunicação.

7. Exportar o relatório digital para uma nuvem segura ou unidade USB.

Esta rotina permite que as equipas de campo concluam mais tarefas por dia, mantendo a elevada precisão exigida pelas normas de rede atuais.

Questões Comuns no Teste de Relés Moderno

O teste IEC 61850 é apenas para subestações novas?

Não. Muitas subestações construídas nos últimos 20 anos estão a passar por atualizações. Os testadores portáteis modernos são essenciais para estes projetos "brownfield", onde sistemas digitais e analógicos frequentemente coexistem.

Um testador mais leve sacrifica a potência de saída?

Não necessariamente. Embora sejam otimizados para sinais digitais, unidades como o KFA320 ainda fornecem saída total de 6 fases para testes tradicionais quando necessário, oferecendo o melhor de dois mundos.

Como é que o mapeamento automatizado ajuda com o erro humano?

Ao ler o ficheiro SCD diretamente, o software elimina a necessidade de introdução manual de endereços IP e MAC. Isto garante que o testador está a comunicar com o dispositivo correto todas as vezes.

À medida que a indústria avança para a visão de 2026 da Infraestrutura Inteligente, as ferramentas que utilizamos devem ser tão eficientes e conectadas como as próprias redes. Ao focar num fluxo de trabalho de teste IEC 61850 mais rápido e ao abraçar a conveniência da portabilidade de alto desempenho, a comunidade de testes elétricos está bem posicionada para o futuro.
