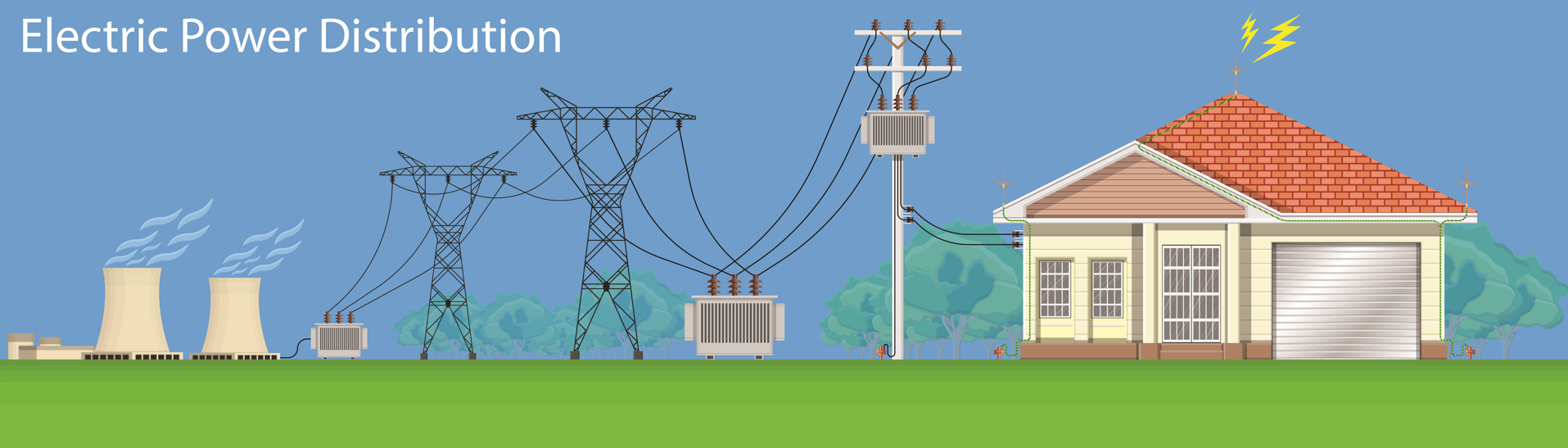

A energia elétrica é um recurso indispensável que mantém nossas vidas modernas funcionando de forma eficiente e conveniente. O processo de entrega de eletricidade — desde o momento em que é gerada até o ponto em que chega às nossas casas — é altamente complexo. Os equipamentos de subestação desempenham um papel fundamental nesse processo. Ao integrar e conectar vários componentes da subestação, a eletricidade gerada nas usinas pode ser transmitida e distribuída de forma segura e eficiente para cada residência.
Os equipamentos de subestação são geralmente divididos em equipamentos primários e equipamentos secundários.
Equipamento primário refere-se aos aparelhos elétricos de alta tensão diretamente envolvidos na geração, transmissão e distribuição de energia elétrica. Isso inclui geradores, transformadores, disjuntores, chaves seccionadoras (isoladores), interruptores automáticos, contatores, chaves faca, barramentos, linhas de transmissão, cabos de potência, reatores e motores elétricos. Esses dispositivos são interconectados para formar sistemas de geração, transmissão e distribuição — ou para apoiar outros processos industriais.
Equipamento secundário refere-se aos dispositivos elétricos de baixa tensão que monitoram, controlam, regulam e protegem o equipamento primário. Esses sistemas também fornecem dados operacionais, monitoramento de condição e sinais de controle para operadores e pessoal de manutenção. Os principais equipamentos secundários incluem painéis de controle, painéis de medição e controle, painéis de proteção (incluindo relés de proteção e dispositivos de automação), quadros de distribuição de baixa tensão, painéis de alimentação CC, baterias, carregadores, fontes de alimentação ininterrupta (UPS), caixas de terminais, dispositivos de intertravamento, instrumentos de medição, transdutores, fusíveis, interruptores auxiliares, cabos secundários e sistemas de controle supervisório.
Um gerador converte várias formas de energia em energia elétrica através da indução eletromagnética. Os geradores vêm em muitos tipos, variando de unidades de grande escala em usinas de energia a geradores domésticos portáteis e unidades especializadas para aplicações exclusivas.
Nas usinas de energia, os principais tipos incluem:
Geradores de combustível convencional (carvão, gás, diesel) – Mais de 60% da geração global de eletricidade, tecnologia madura, mas com emissões mais altas.
Geradores de energia renovável (eólica, solar fotovoltaica, hídrica) – O segmento que mais cresce, atingindo 29% da geração global em 2022 (dados da IEA).
Geradores nucleares – Alimentados por fissão nuclear, com aproximadamente 440 unidades operacionais em todo o mundo (World Nuclear Association, 2023).
Um transformador de potência é um dispositivo estático que altera a tensão CA (ou corrente) de um nível para outro, mantendo a mesma frequência. Os transformadores são classificados nos tipos elevador e abaixador.
A eletricidade gerada nas usinas geralmente sai do gerador a 10–30 kV. Para uma transmissão eficiente de longa distância, os transformadores elevadores aumentam a tensão para 220–800 kV. À medida que a eletricidade se aproxima das áreas urbanas, uma série de transformadores abaixadores reduz a tensão em estágios até atingir os níveis padrão de suprimento doméstico.
Os disjuntores são fundamentais para garantir a operação segura e contínua do sistema elétrico. Os disjuntores de alta tensão, essenciais em usinas e subestações, são equipados com capacidades de extinção de arco.
Sob operação normal, eles ligam e desligam para controlar as correntes de carga e sem carga.
Em caso de falha, trabalham em coordenação com os relés de proteção para interromper rapidamente as correntes de falta, evitando danos aos equipamentos e quedas de energia.
A confiabilidade dos disjuntores de alta tensão afeta diretamente a segurança de toda a rede elétrica.
As chaves seccionadoras são dispositivos mecânicos usados para isolar equipamentos elétricos de circuitos energizados para manutenção, operações de transferência ou comutação de pequenas cargas. Elas não possuem capacidade de extinção de arco.
Principais funções:
Segurança – Isolar a fonte de energia garante que o equipamento em manutenção seja fisicamente separado da rede energizada.
Flexibilidade operacional – Em sistemas de barramento duplo, elas permitem a transferência suave de cargas ou equipamentos entre barramentos.
Controle de pequenas cargas – Capazes de conectar ou desconectar circuitos de baixa corrente para facilitar configurações de rede flexíveis.
TCs e TPs são dispositivos de medição essenciais que operam em princípios semelhantes aos transformadores, convertendo alta tensão ou corrente em valores baixos proporcionais para medição e proteção seguras.
Razões para o uso:
Segurança – Evita a medição direta de tensões ou correntes perigosamente altas.
Precisão – Fornece entradas padrão para relés de proteção, medidores e sistemas de monitoramento.
Isolamento – Separa eletricamente o pessoal e os circuitos de controle de baixa tensão dos sistemas de alta tensão.
TCs e TPs são indispensáveis em aplicações de transmissão, distribuição e controle para monitoramento em tempo real de fase, tensão e corrente.
Os sistemas secundários monitoram, medem, controlam e protegem a operação do equipamento primário e do sistema elétrico como um todo. Incluem sistemas CC, energia auxiliar da estação, sistemas de controle supervisório, malhas de controle secundário, relés de proteção microprocessados, dispositivos de medição e sistemas de faturamento.
Exemplos principais:
Painéis de comunicação remota e sincronização GPS – Contêm unidades de comunicação remota, conversores de protocolo e relógios GPS para garantir a troca precisa de dados com centros de despacho e sincronização de tempo entre dispositivos.
Painéis de medição e controle geral – Medem sistemas CC e tensões de barramento (comumente usados em subestações ≤35 kV).
Painéis de alívio de carga por subtensão/subfrequência – Desconectam cargas automaticamente quando a tensão ou frequência do barramento cai abaixo dos limites.
Painéis de alimentação para teste de proteção de relés – Fornecem energia CC controlada para testar relés de proteção.
Painéis de proteção/controle do transformador principal – Incorporam proteção diferencial, de retaguarda e não elétrica para transformadores.
Painéis de proteção/controle de alimentadores – Monitoram circuitos alimentadores e desarmam em caso de falhas para proteger pessoal, equipamentos e a rede.
Painéis de medição de energia – Registram dados de consumo de energia para cada alimentador.
Painéis de carregamento CC – Convertem a alimentação CA da estação em CC para uso por equipamentos de proteção e controle, enquanto monitoram o status de cada alimentador CC.

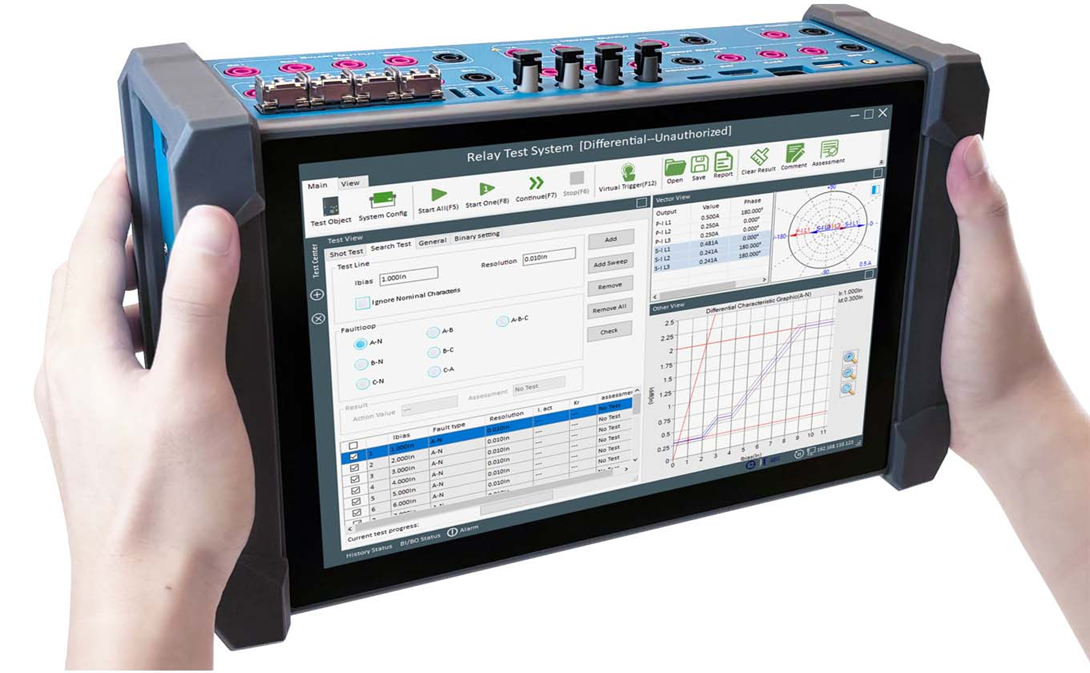

Usado para verificar a confiabilidade operacional de relés de proteção em subestações. A proteção por relé é vital para salvaguardar todo o sistema elétrico, isolando falhas de forma rápida e precisa.
Os testadores da KINGSINE simulam condições de falta comuns e enviam sinais de teste para os relés para confirmar o desempenho correto. Construídos com bateria integrada e software de teste profissional baseado em Linux, nossas unidades não requerem fonte de alimentação externa ou computador. Este design compacto e inovador pesa apenas 3,8 kg — tornando-o o mais leve de sua categoria.

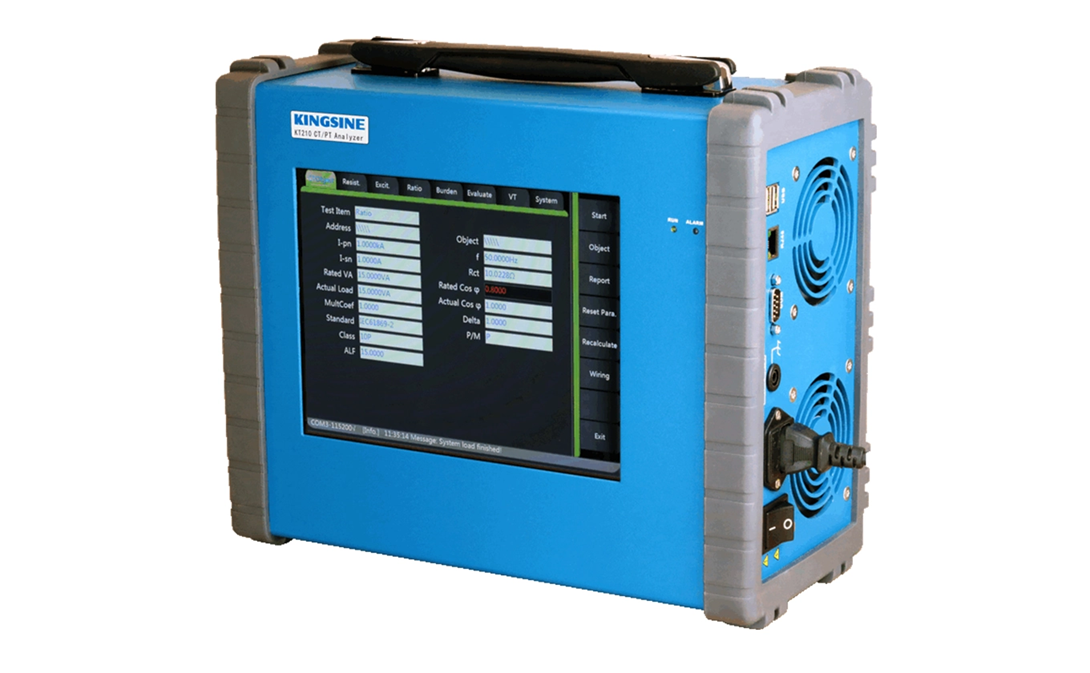

Projetado para análise abrangente de transformadores de corrente e transformadores de potencial. Semelhante aos nossos testadores de relé, o analisador de TC/TP KINGSINE foi projetado para portabilidade com um design de tamanho reduzido, peso inferior a 8 kg, tela sensível ao toque integrada e software de teste pré-instalado.
Essencial para concessionárias e usuários industriais para verificar parâmetros do sistema CA como fase, corrente e tensão. A Fonte de Alimentação e Calibrador da KINGSINE fornece tensão e corrente CA/CC com precisão de 0,05%, garantindo calibração precisa. Todos os nossos produtos vêm com uma garantia gratuita de três anos e serviço de manutenção vitalício.
