Quais são os problemas técnicos comuns do testador CT/PT

Sobre o Testador de CT PT

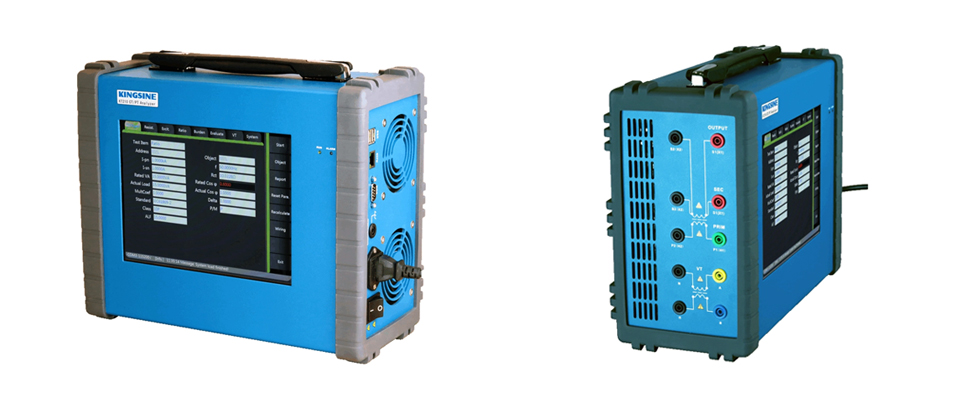

Nos sistemas elétricos modernos, a demanda pela medição precisa dos principais parâmetros de desempenho dos transformadores é cada vez mais crítica. O testador de CT PT da Kingsine é um dispositivo capaz de medir com precisão vários parâmetros-chave de desempenho de transformadores. Os parâmetros que ele pode medir incluem, entre outros, a relação de transformação, erro de relação, erro de fase, desempenho de isolamento, qualidade do núcleo e características de volt-ampere. Este testador é amplamente utilizado em sistemas de potência devido à sua simplicidade de operação, funcionalidade abrangente, velocidade de teste rápida e alta precisão. Os testadores de CT PT tradicionais possuem fiação complexa para medições e, como medem a onda fundamental da frequência industrial, há uma interferência ambiental significativa. Como resultado, embora cada dispositivo possa ser verificado pelo órgão de metrologia, os dados obtidos após a combinação frequentemente diferem significativamente. A precisão de um testador de CT PT não é, na verdade, seu indicador mais importante. De acordo com os procedimentos de verificação para o testador de CT PT, o erro de teste trazido por todo o circuito não deve exceder 20% da classe do transformador. Na prática, o testador de CT PT é obrigado a exibir dados que devem ser verdadeiros e confiáveis durante a operação real.

Problemas Técnicos Comuns com o Testador de CT PT

• Seleção de frequência e desempenho de filtragem do testador de CT PT: O testador de CT PT mede a onda fundamental. Como a corrente secundária dos transformadores padrão e testados possuem formas de onda de corrente de erro significativamente distorcidas para os segundos e terceiros harmônicos (até 500%), e são moduladas por interferência de alta frequência, o testador de CT PT deve ter excelente desempenho de seleção de frequência e filtragem para separar a onda fundamental para medição. Os fatores que causam distorção são muito complexos. Em transformadores de baixa precisão (abaixo do nível 0,5) sem compensação de núcleo saturado, a distorção é geralmente em torno de 10%, o que tem um impacto insignificante. O padrão nacional exige uma atenuação de harmônicos de mais de 32dB para instrumentos de calibração, o que é suficiente para o uso. No entanto, para transformadores de alta precisão ou com núcleo saturado, este índice é muito baixo. Esta medição não é realizada na verificação nacional e os fabricantes muitas vezes não fornecem este indicador. Ao adquirir um novo instrumento, os usuários devem compará-lo com instrumentos mais antigos, como 2700, HGE2 ou HE15 para determinar sua confiabilidade.

• A carga introduzida pelo testador de CT PT e sua compatibilidade com o transformador padrão: O testador de CT PT aplica uma carga adicional ao transformador testado e coloca uma carga no transformador padrão. Estes são estritamente regulados por procedimentos nacionais. A verificação metrológica nacional não testa estes indicadores, e os fabricantes, em sua maioria, também não fornecem estes indicadores. No entanto, eles são uma das principais razões para diferentes dados de verificação de diferentes unidades.

• Carga da fiação: Ao preparar a carga Z, uma resistência de 0,06 ohms (alguns têm 0,05 ohms) é reservada para os fios de conexão. Portanto, nos testes, a soma das resistências dos três fios A, B e C no diagrama deve ser de 0,06 ohms. Na verificação de transformadores de corrente com cargas nominais pequenas (10VA), esta resistência da fiação tem um impacto significativo nos dados.

• Ponto de derivação incorreto da carga do transformador de tensão: A linha de carga e a linha de amostragem de tensão do testador de CT PT devem ser extraídas separadamente dos terminais do transformador. Compartilhar uma linha pode introduzir erros de teste devido à queda de tensão no fio.

• Erro de irregularidade na fiação: Com o aprofundamento da pesquisa em tecnologia de testes, os fabricantes de instrumentos desenvolveram novos transformadores padrão com muitas vantagens, como transformadores de corrente de dois estágios, que podem superar o problema de correspondência de carga entre o transformador padrão e o instrumento de calibração. No entanto, se as unidades ainda utilizarem métodos de fiação da década de 1950, isso pode levar a erros maiores.

• Fio terra: Por ser uma medição de frequência industrial, o campo eletromagnético e o potencial flutuante no espaço têm um impacto significativo na medição. O fio terra desempenha um papel importante no teste. Ele deve ser devidamente aterrado de acordo com os procedimentos, especialmente em testes acima do nível 0,05 ou quando o primário é de alta tensão. Recomenda-se que os usuários adquiram testadores de CT PT de fabricantes com muitos anos de fundação na indústria, em vez daqueles que produzem apenas um único item. Os dois diferem fundamentalmente em teoria e experiência em relação aos testadores de CT PT. Uma escolha correta garante que todos os indicadores do instrumento estejam em conformidade com os requisitos procedimentais e que toda a fiação e correspondência de instrumentos sejam projetadas pelo fabricante, evitando erros de uso e impacto na qualidade do produto.

Para indivíduos que procuram equipamentos de teste elétrico de primeira linha para venda, investir no analisador de CT PT da Kingsine é uma escolha inteligente. Com a crescente complexidade dos sistemas elétricos, a necessidade de equipamentos de teste elétrico confiáveis, precisos e fáceis de usar é primordial. A Kingsine lidera esta indústria vital, avançando consistentemente e garantindo a confiabilidade nos sistemas de energia elétrica.
