Nos sistemas de energia do mundo real, uma única usina de energia frequentemente fornece eletricidade para uma grande região — atendendo residências, escolas, hospitais, fábricas e muito mais. Uma interrupção de energia em larga escala pode causar sérios inconvenientes e perdas econômicas significativas. Garantir a operação estável e confiável do sistema de energia é, portanto, essencial.
Neste processo, o relé de proteção desempenha um papel crucial.

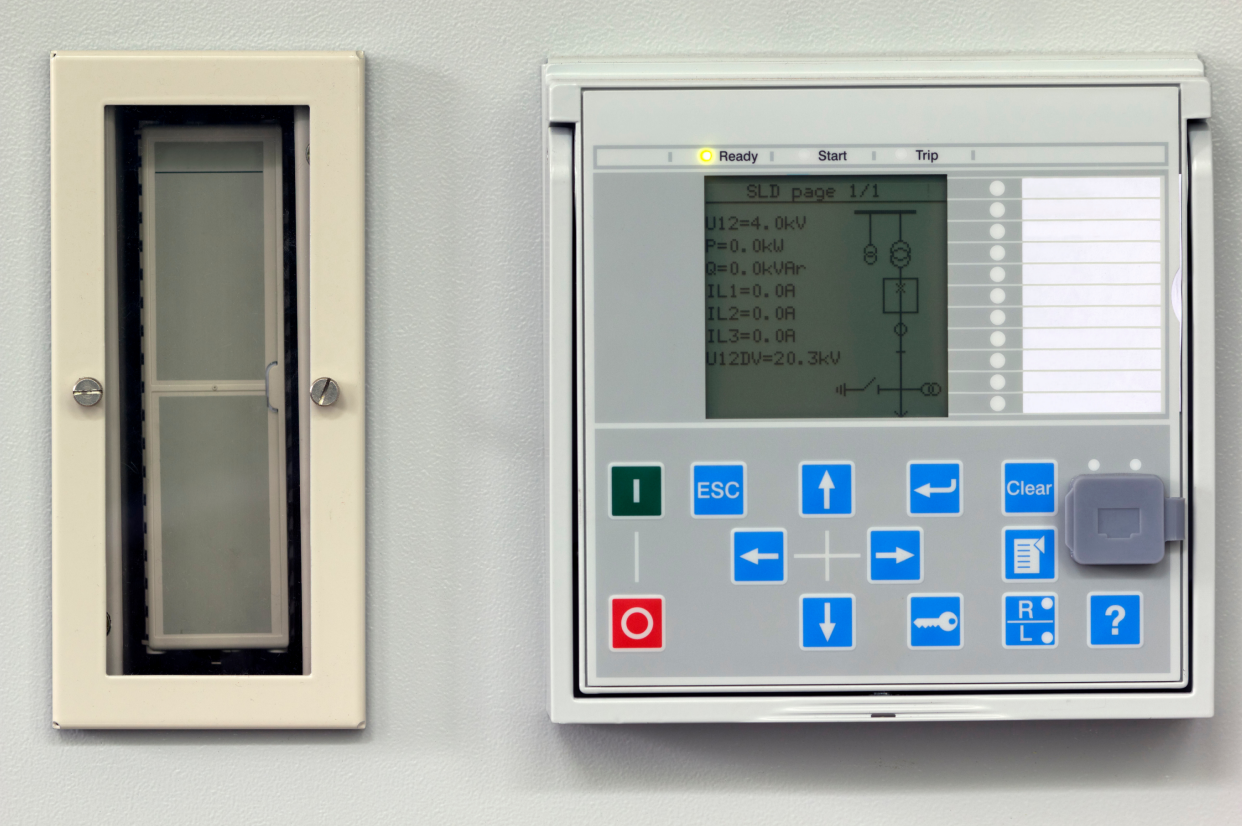

Um relé de proteção é um dispositivo inteligente usado para monitorar parâmetros elétricos como corrente, voltagem, frequência e ângulo de fase. Quando detecta condições anormais — como sobrecorrente, curto-circuito ou instabilidade de voltagem — envia um sinal de desarme ao disjuntor, isolando a seção com falha do restante do sistema.
Em uma subestação, o relé de proteção funciona como o “sistema nervoso” da rede — detectando falhas rapidamente, identificando suas localizações com precisão e garantindo a estabilidade e a segurança do sistema.
(1) Relé de Sobrecorrente (OCR)
Função: Detecta quando a corrente excede um valor predefinido, indicando sobrecarga ou curto-circuito.
Aplicações: Proteção de transformadores, proteção de alimentadores, proteção contra sobrecarga de motores.
(2) Relé de Falta à Terra (EFR)
Função: Detecta corrente de fuga causada por falha de isolamento ou faltas à terra.
Aplicações: Proteção de enrolamentos de transformadores, monitoramento de isolamento de cabos.
(3) Relé de Distância (Relé de Impedância)
Função: Mede a impedância entre o relé e o local da falta; uma impedância menor indica uma falta mais próxima do relé.
Aplicações: Proteção de linhas de transmissão em subestações de alta tensão.
(4) Relé de Proteção Diferencial
Função: Compara a corrente que entra e sai de um componente elétrico (por exemplo, transformador, gerador); qualquer diferença indica uma falta dentro da zona de proteção.
Aplicações: Proteção diferencial de transformador, proteção de gerador, proteção de barramento.
(5) Relé de Sobrecorrente Direcional (DOCR)
Função: Detecta sobrecorrente e determina a direção da corrente de falta.
Aplicações: Sistemas de alimentadores paralelos, redes em anel.
(6) Relé de Sobretensão/Subtensão
Função: Monitora os níveis de voltagem e desarma quando a voltagem excede ou cai abaixo dos limites aceitáveis.
Aplicações: Regulação de voltagem em subestações, proteção de geradores.
(7) Relé de Frequência
Função: Detecta desvios anormais de frequência, indicando desequilíbrio de carga do gerador.
Aplicações: Proteção de geradores e redes em usinas de energia e subestações.
(8) Relé Digital (Baseado em Microprocessador)
Função: Integra múltiplas funções de proteção em um único dispositivo, oferecendo configurações avançadas, autodiagnóstico e recursos de comunicação.
Aplicações: Subestações inteligentes modernas, redes elétricas automatizadas.
Antes que um relé de proteção ou dispositivo de automação seja colocado em serviço, ele deve passar por uma série de verificações completas para garantir que todas as funções estejam intactas e sejam capazes de executar tarefas de proteção e controle de forma precisa e imediata.
As principais verificações incluem:
Inspecionar os componentes externos e internos em busca de danos.
Verificar a fiação correta.
Confirmar se as configurações de proteção correspondem aos valores especificados.
Garantir que nenhum pessoal esteja presente no circuito durante o comissionamento.
Verificar a integridade dos invólucros e selos do relé.
Restaurar todas as conexões do circuito secundário.
Sequência de Comissionamento/Descomissionamento:
Garantir que a fonte de alimentação AC esteja estável.
Energizar sequencialmente a alimentação DC, verificando a precisão dos contatos do relé, luzes de sinalização e medidores.
Engajar o painel de link de proteção e medir as voltagens dos terminais.
Para o desligamento, siga a sequência inversa.

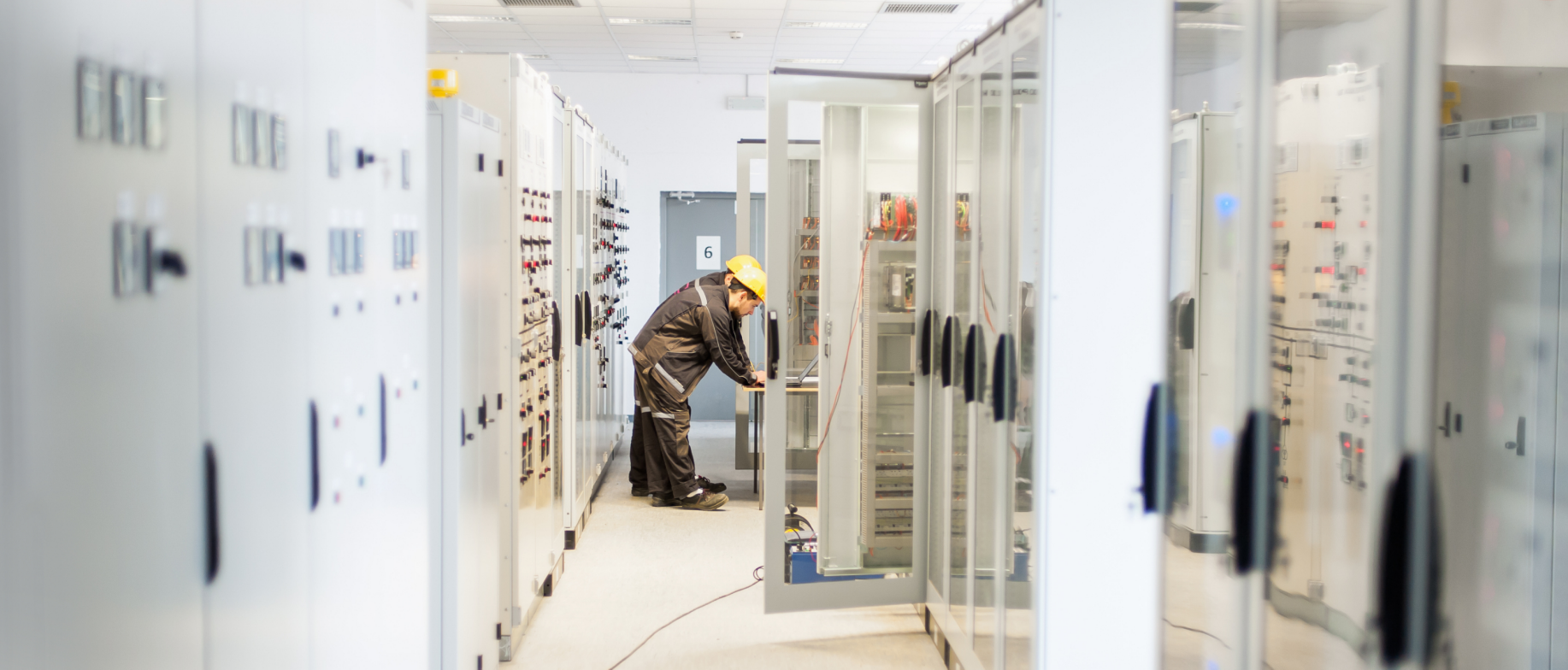

Inspeções de rotina por pessoal de plantão são essenciais para manter uma operação segura e confiável.
Durante a operação, são necessárias inspeções regulares para confirmar as condições normais e abordar possíveis anormalidades.
Itens de Inspeção Diária:
Verificar o status dos circuitos secundários e painéis de link.
Verificar se há irregularidades nas caixas de relés, contatos, lâmpadas indicadoras e relés de sinal.
Garantir que interruptores, isoladores, fusíveis e placas de conexão estejam posicionados corretamente e em bom contato.
Inspecionar lâmpadas indicadoras de proteção, relés de sinal e medidores em busca de leituras anormais.
Confirmar se as bobinas dos relés, terminais e isolamento da fiação estão intactos.
Testes Funcionais:

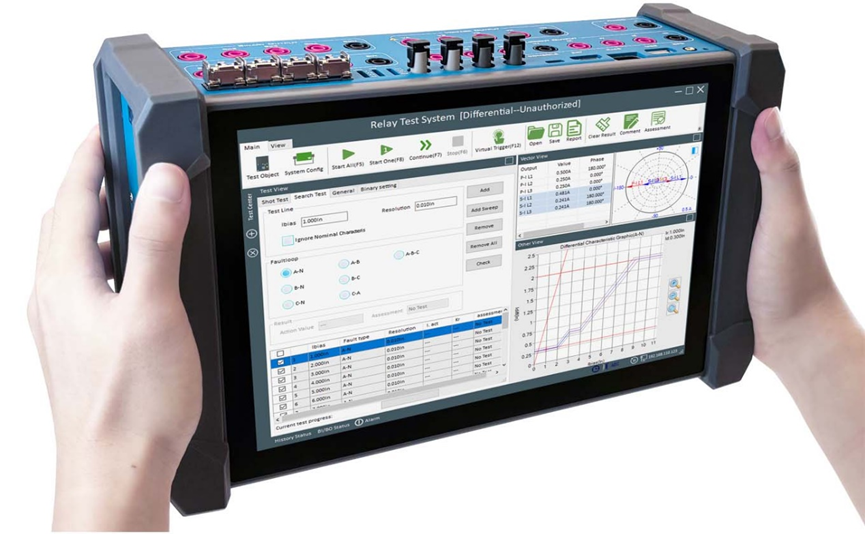

Além das patrulhas diárias, testes funcionais periódicos são vitais. Um testador de relé de proteção pode simular várias condições de falta no sistema de energia e verificar se o relé responde corretamente, emitindo sinais de falta e operando conforme o pretendido.
Quando ocorrer uma anormalidade, siga os procedimentos estabelecidos para registrar a operação do relé e, se necessário, remova o dispositivo de serviço. Por exemplo:
Se o próprio relé apresentar mau funcionamento ou risco de disparo falso.
Se o circuito de voltagem AC em um dispositivo de proteção falhar.
Tais casos exigem medidas corretivas imediatas e notificação imediata ao supervisor responsável.
Atenção especial deve ser dada aos dispositivos de proteção e transferência automática baseados em microprocessadores:
Confirmar se o visor e os indicadores estão precisos.
Verificar se há sobrecarga, superaquecimento ou odores incomuns.
Inspecionar os painéis do dispositivo em busca de sinais de alarme.
Um relé saudável não deve ter mensagens anormais no LCD, nenhum LED de falta aceso e um indicador verde de "em serviço" iluminado.
Verificar se os painéis de link estão grampeados corretamente e os interruptores de controle remoto estão na posição adequada.
O relé de proteção é a primeira linha de defesa em uma subestação, garantindo a estabilidade, confiabilidade e segurança do sistema de energia. De relés de sobrecorrente básicos a dispositivos digitais avançados, cada tipo desempenha um papel único na detecção e isolamento de faltas.
À medida que as redes elétricas evoluem para a automação inteligente, selecionar o relé de proteção correto nunca foi tão crítico.
