Software de teste de relés KRT: teste de proteção de sobrecorrente

Visão geral do módulo

O módulo de Teste de Proteção de Sobrecorrente é um componente central do KRT, projetado especificamente para verificar e depurar várias funções de proteção de sobrecorrente (50/51/67/67N, etc.) em sistemas de potência. Oferece soluções de teste abrangentes, flexíveis e intuitivas, adequadas para cenários como P&D de dispositivos de relés de proteção, testes de aceitação de fábrica, comissionamento no local de dispositivos de relés de proteção de subestações e manutenção periódica.

Destaques das funções principais

1. Capacidades de teste abrangentes

• Suporta testes de sobrecorrente fase-terra, fase-fase e de componentes de sequência (sequência positiva I₁, sequência negativa I₂, sequência zero I₀).

• Compatível com curvas características de tempo definido e tempo inverso.

• Elementos de proteção de sobrecorrente configuráveis direcionais (67/67N) ou não direcionais (50/51).

• Adaptável a vários tipos de falta (monofásica-terra, curtos-circuitos entre fases, etc.).

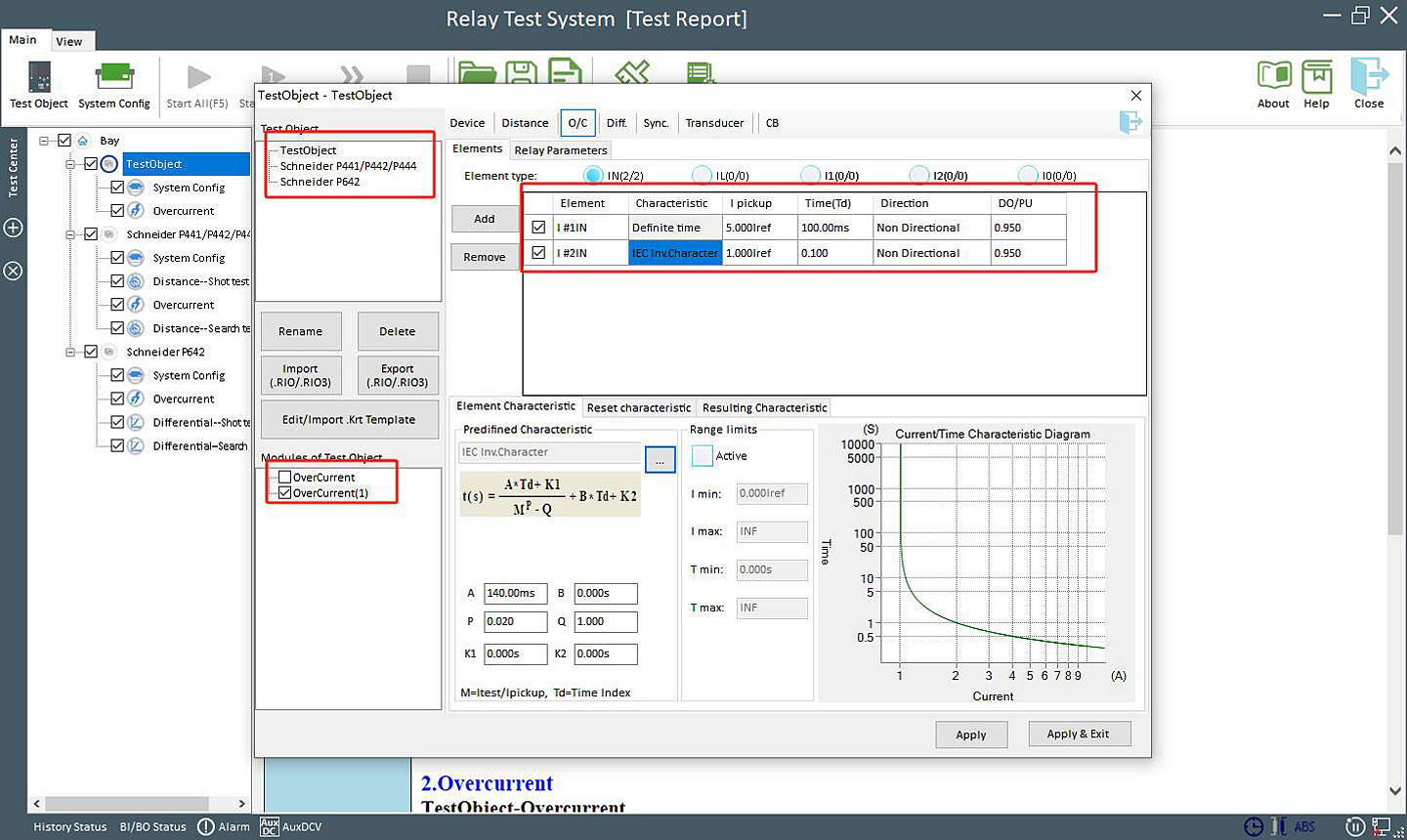

• Permite a adição simultânea de múltiplos objetos de teste de sobrecorrente, cada um suportando múltiplos módulos de sobrecorrente e cada módulo apresentando diferentes elementos de sobrecorrente.




2. O software suporta modelos de dispositivos de proteção pré-configurados e permite a importação de arquivos de configuração XRIO de dispositivos de proteção para obter rapidamente suas configurações de proteção de sobrecorrente configuradas.

3. Configuração de parâmetros de precisão

• Permite a configuração independente de ajustes de sobrecorrente correspondentes, constantes de tempo e parâmetros de curva de tempo inverso baseados em diferentes tipos de falta (fase-terra, fase-fase, componentes de sequência).

• Garante que as condições de teste correspondam com precisão aos requisitos reais de proteção.

4. Visualização intuitiva de erros

• Faixa de tolerância do valor de corrente e faixa de tolerância do valor de tempo configuráveis.

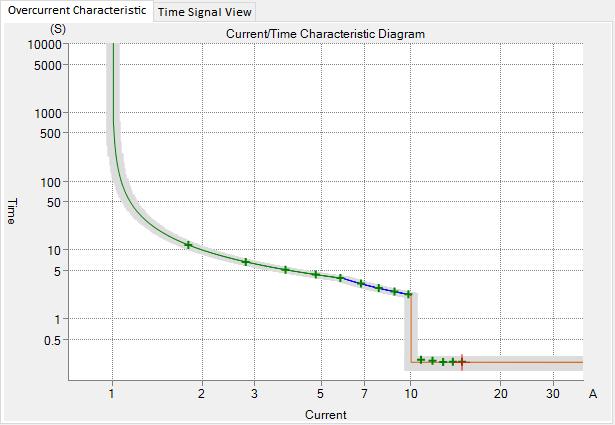

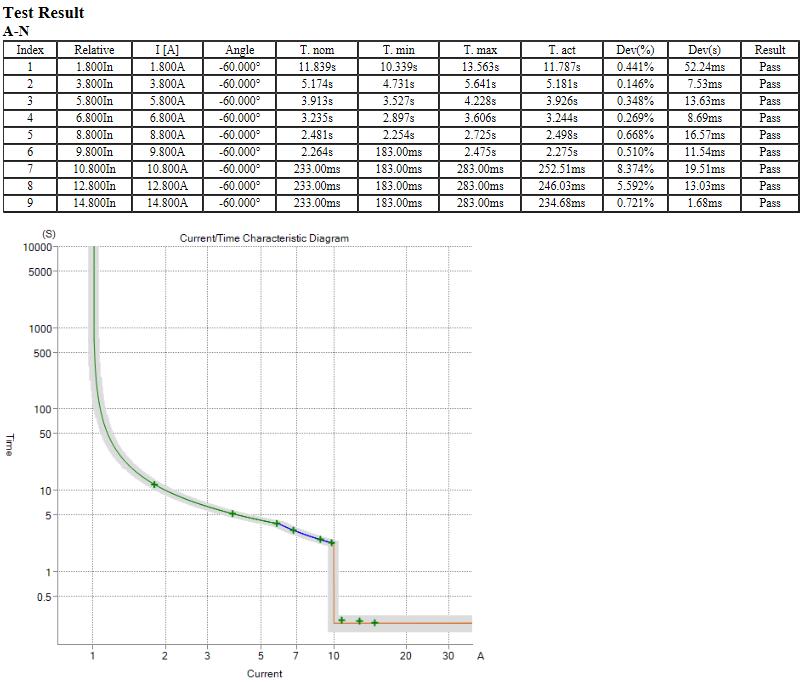

• Exibe a faixa de erro de tempo total (área sombreada) no gráfico da curva característica, fornecendo confirmação visual imediata se os resultados do teste atendem às especificações.




5. Teste de ajuste de curva de múltiplas seções

• Suporta a configuração simultânea de múltiplas curvas características de sobrecorrente (ex: tempo definido da Seção I, tempo inverso da Seção II).

• O software sintetiza automaticamente uma curva característica de sobrecorrente completa e contínua com base nos valores de partida e parâmetros de tempo configurados para o teste, simulando com precisão a lógica de proteção real. Isso simplifica significativamente os procedimentos de teste para proteção coordenada de múltiplas seções.

6. Gestão flexível do esquema de teste
Permite a criação de múltiplos esquemas de curvas características de sobrecorrente. Os usuários podem habilitar ou desabilitar seletivamente qualquer esquema de curva para teste, facilitando a verificação específica do cenário ou testes em lote.

7. Avaliação inteligente de resultados
O software analisa automaticamente cada resultado de teste em relação às curvas características e faixas de tolerância pré-definidas, fornecendo conclusões imediatas e inequívocas de "Aprovado" ou "Reprovado". Isso aumenta muito a eficiência e a objetividade dos testes.

8. Geração de relatórios profissionais
Gera relatórios de teste profissionais (formatos RTF/PDF) com um clique. Os relatórios são categorizados e salvos automaticamente por tipo de falta (ex: "Relatório de Teste de Sobrecorrente Fase-Fase", "Relatório de Teste de Sobrecorrente Fase-Terra"), com apresentação clara dos resultados para fácil referência e arquivamento.

9. Relatórios altamente customizáveis

• Suporta incorporação do logotipo da empresa para aumentar o profissionalismo e a identidade da marca.

• Oferece opções de formato de relatório:

- Formato Longo: Inclui curvas características de sobrecorrente detalhadas comparando visualmente os pontos de teste com as curvas teóricas e faixas de erro.

- Relatório Resumido: Fornece conclusões consolidadas de avaliação "Aprovado/Reprovado" para todos os itens de teste.

Fluxo de trabalho de teste eficiente

1. Inicialização do módulo
Inicie o software de teste de relés KRT e selecione o módulo "Teste de Proteção de Sobrecorrente".

2. Configuração do elemento de proteção

• Selecione os objetos de teste: IN (fase-terra), IL (fase-fase), I1 (sequência positiva), I2 (sequência negativa), I0 (sequência zero).

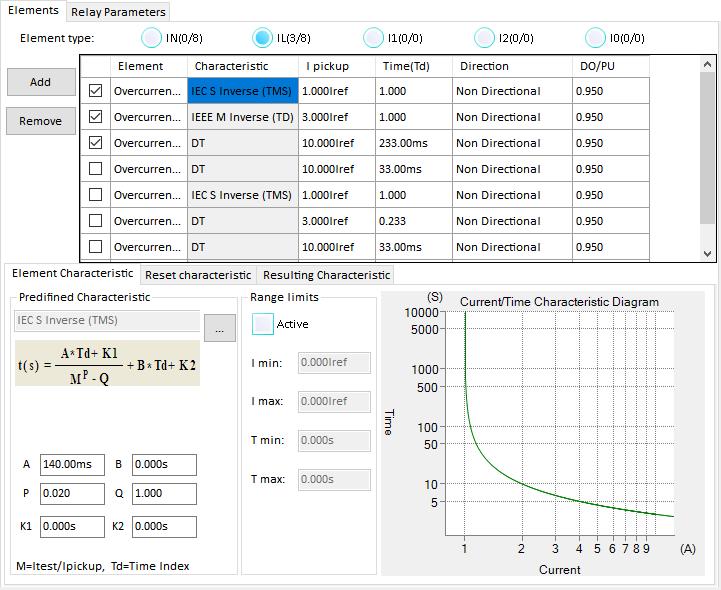

• Configure as curvas características: Defina parâmetros de tempo definido ou tempo inverso, direcionalidade (direcional/não direcional)
  (Múltiplos elementos e curvas podem ser adicionados).




3. Execução de testes e relatórios

• Adicione pontos de teste (valores de corrente, tempo/pontos característicos).

• Execute o teste e obtenha resultados em tempo real com avaliação automática.

• Gere e exporte relatórios de teste profissionais customizados.
