Introdução aos testes automatizados de relés de proteção

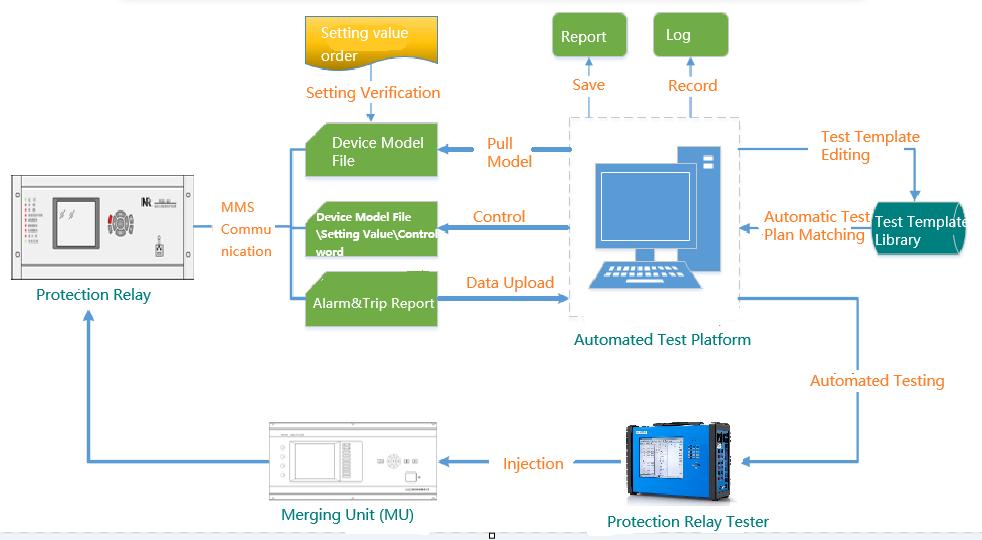

Fluxograma de teste automatizado

Conforme mostrado na figura, no processo de teste automatizado, a seleção ou o projeto preciso de modelos de esquemas altamente compatíveis com base no conteúdo do teste, juntamente com a execução eficaz desses modelos, constitui um elo crítico no equipamento automatizado de teste de relés de proteção. Esta etapa é de suma importância para garantir a implementação correta das funções principais nos dispositivos de relés de proteção, a execução confiável dos processos de julgamento lógico e o disparo preciso das operações baseadas em ajustes.

Para atingir este objetivo, a KINGSINE estabeleceu uma biblioteca de regras estruturadas baseada em documentos e especificações de padrões autorizados, que é então usada para gerar casos de teste unitários de acordo com as seguintes regras.

Extração de regras padrão: Extrair sistematicamente regras e requisitos básicos relacionados a relés de proteção de fontes autorizadas, como o padrão IEC 61850 e manuais técnicos de equipamentos de proteção. Isso inclui:

• Princípios de operação da proteção

• Condições de julgamento lógico

• Regras de configuração de valor de ajuste

• Definições funcionais de placas de conexão (bits de controle)

Fluxo de trabalho de teste automatizado

• Interface do assistente de teste automatizado

Na interface do assistente de teste automatizado, os usuários podem configurar parâmetros importantes do cenário de teste — incluindo tipo de subestação, nível de tensão, tipo de relé de proteção e fabricante — e selecionar a categoria de teste (teste personalizado, teste de relé individual ou teste de esquema de proteção completo).

O sistema fará a correspondência inteligente do modelo de teste .xml correspondente com base na configuração do usuário. Além disso, os usuários devem importar o arquivo de descrição de configuração da subestação (SCD). O sistema então analisa o modelo SCD para extrair a topologia da subestação e os detalhes de configuração, gerando e configurando automaticamente os casos de teste necessários para verificação.

• Interface de seleção de dispositivo

Nesta interface, o software de teste automatizado analisa o arquivo SCD carregado pelo usuário e gera dinamicamente um diagrama visual da topologia da subestação, juntamente com uma lista de blocos de controle de IED.

Na seção de informações do IED, os usuários podem selecionar a instância do dispositivo de destino para teste (com base nas descrições de configuração do IED no arquivo SCD) e modificar diretamente os parâmetros de comunicação (por exemplo, endereço IP) do IED selecionado. Isso garante que as funções de teste subsequentes — incluindo leitura/gravação de ajuste e operações de controle remoto — possam ser executadas adequadamente via protocolo MMS.

• Configuração do nível de controle da estação

Nesta interface, os usuários podem ler parâmetros em tempo real do dispositivo em teste via protocolo MMS (sobre rede TCP/IP), incluindo configurações de proteção, status do bit de controle e informações de versão do dispositivo. O sistema também suporta a importação offline de folhas de ajuste de proteção padronizadas (formato .xml ou .pdf) para comparação com as configurações reais do dispositivo ou pré-configuração de modelos de teste.

• Configuração do nível de processo

Com base no padrão IEC 61850-9-2, os usuários podem configurar modelos de comunicação GOOSE/SV. O lado do assinante pode mapear disparos de proteção, bloqueios e outros sinais para os canais de entrada do testador. O lado do publicador pode simular saídas de unidades de junção (MU) ou dispositivos eletrônicos inteligentes (IED), incluindo valores amostrados (SV) e comandos de disparo (GOOSE).

• Após a conclusão da configuração, o sistema executa automaticamente a sequência de teste

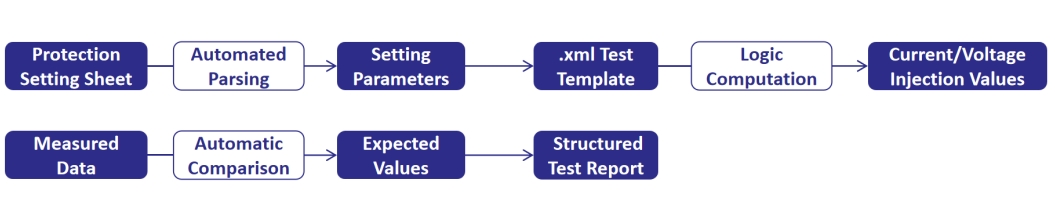

• Processamento de resultados de teste

Cálculo de parâmetros: 1. Analisar o modelo de teste .xml correspondente; 2. Extrair os parâmetros de configuração do equipamento da folha de ajuste de proteção; 3. Gerar dinamicamente valores de saída para canais de teste (como magnitude e fase de corrente/tensão)

Processamento de resultados: 1. Comparar automaticamente os dados medidos com os valores esperados do modelo; 2. Gerar relatórios de teste estruturados (incluindo indicadores de aprovação/reprovação)

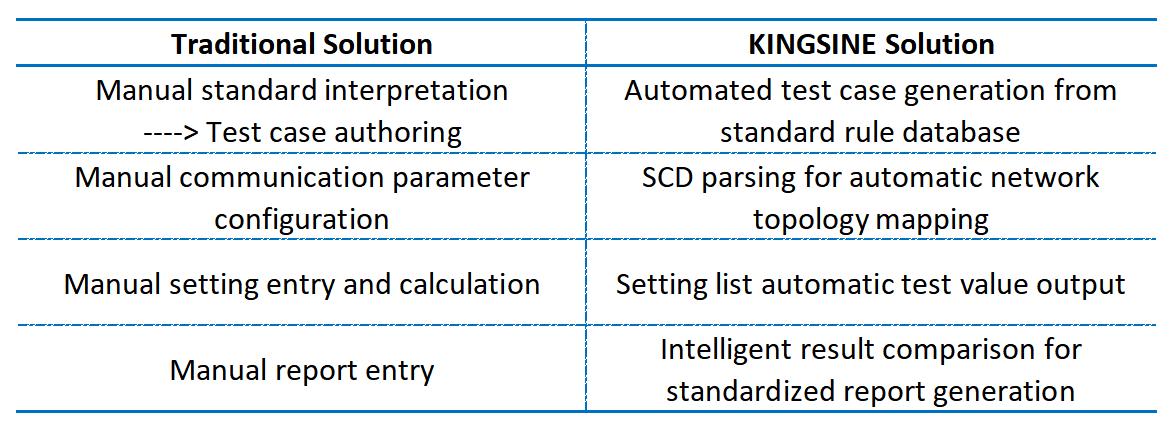

Vantagem competitiva diferenciada

• Pilha de tecnologia Trinity: Motor de base de regras padrão + núcleo de análise inteligente SCD + algoritmo de conversão de valor de teste de ajuste

• Cenários aplicáveis: Comissionamento de novas subestações, testes de conexão à rede de dispositivos de proteção, testes de manutenção de rotina, verificação de modificação de lógica
