Adaptador LPIT: companheiro de testes para dispositivos de relés de proteção LPIT

Visão Geral do Produto

O Adaptador LPIT da KINGSINE é um dispositivo de conversão e amplificação de sinal de alta precisão projetado especificamente para testes de Transformadores de Instrumentos de Baixa Potência (LPIT). Compatível com testadores de relés de proteção, nosso adaptador LPIT suporta múltiplos tipos de entrada de sinal e saída amplificada, atendendo aos requisitos de interface padrão IEC61869. É uma ferramenta ideal para testar dispositivos de proteção inteligentes em sistemas de potência.

Vantagens Principais:

1. Processamento de Sinal de Alta Precisão

• Precisão de entrada de até 0,05%, faixa de saída de 0~35 Vrms (diferencial 70V), garantindo dados de teste confiáveis.

• Compatível com dispositivos de relé de proteção LPIT de marcas líderes como ABB e Siemens.




2. Compatibilidade Versátil de Interface

• Interface de entrada multifuncional compatível com vários produtos.

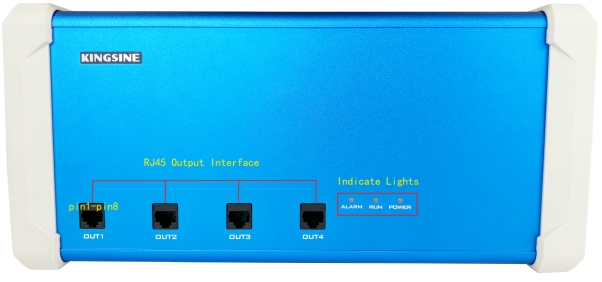

• Interface de saída RJ45 padrão com funcionalidade plug-and-play, em total conformidade com os padrões de interface IEC61869.




3. Simulação Inteligente de Sinal

• Capacidade de amplificação de sinal: entrada de 0~8 Vrms para saída de 0~35 Vrms.

• Saída diferencial: Saída máxima de até 70 Vrms, atendendo aos requisitos de teste de alta faixa dinâmica.

4. Capacidade de Simulação de Sinal de Transformador

• Capaz de simular características de saída de baixo nível de ABB KEVA 17.5 B20 (transformador de potencial/TP) e KECA 80 C104 (transformador de corrente/TC) para testar equipamentos de teste de relés de proteção compatíveis com LPIT.

Especificações de Saída de Baixo Nível do Testador de Relés de Proteção KFA310

• Número de Canais: 8

• Faixa de Saída: 0~8 Vca/cc

• Precisão:

  (0,01~0,8 Vrms): <0,05% Tip. / <0,1% Guar.

  (0,8~8 Vrms): <0,02% Tip. / <0,05% Guar.

Exemplo de Aplicação de Teste LPIT: Teste de Dispositivo de Proteção ABB RE6X15 UniGear

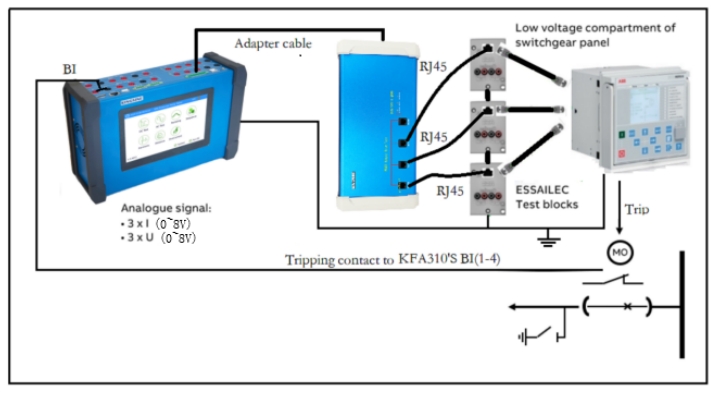

1. Configuração de Fiação

(1) Conecte o KINGSINE KFA310 ao Adaptador LPIT usando o cabo adaptador dedicado.

(2) Interconecte o Adaptador LPIT com o dispositivo de proteção ABB via porta RJ45, conectando ao módulo terminal de teste ESSILEEC.

(3) Garanta a fiação correta dos canais de corrente (S1/S2) e canais de tensão (a/N).

2. Configuração do Software

(1) Acesse o módulo de configuração do sistema KFA310 e selecione o Modo de Saída de Baixo Nível (LLO).

(2) Configurar Parâmetros LPIT:

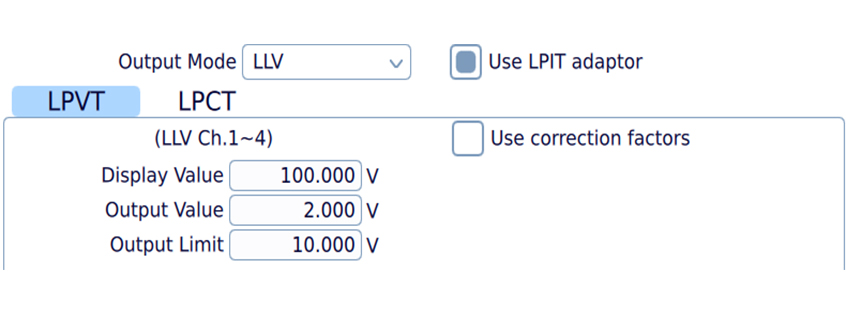

• LPVT (Transformador de Potencial de Baixa Potência): Defina a relação de entrada/saída de acordo com a relação real do transformador (ex: para uma relação de 10000, com tensão primária de 50kV, defina o Valor de Exibição para 50000V e o Valor de Saída para 5V).

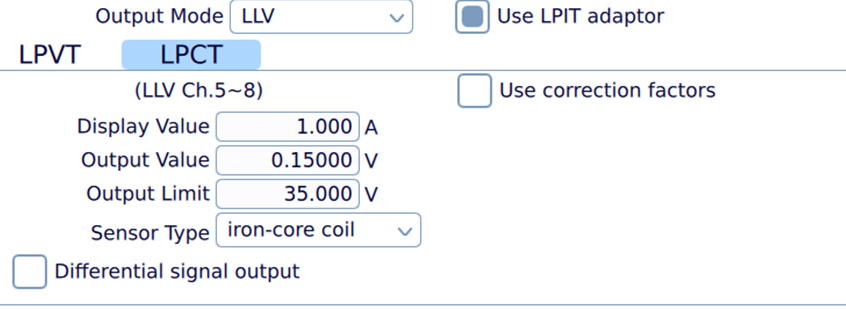

• LPCT (Transformador de Corrente de Baixa Potência): Defina a relação de entrada/saída do sinal de corrente de acordo com as especificações do transformador (ex: para um transformador com corrente primária de 200A@50Hz e RSV=0,15mV/Hz, defina o Valor de Exibição para 200A e o Valor de Saída para 0,15×50×1000 = 7,5V )




3. Exemplo de Teste Funcional: Teste de Proteção de Sobrecorrente

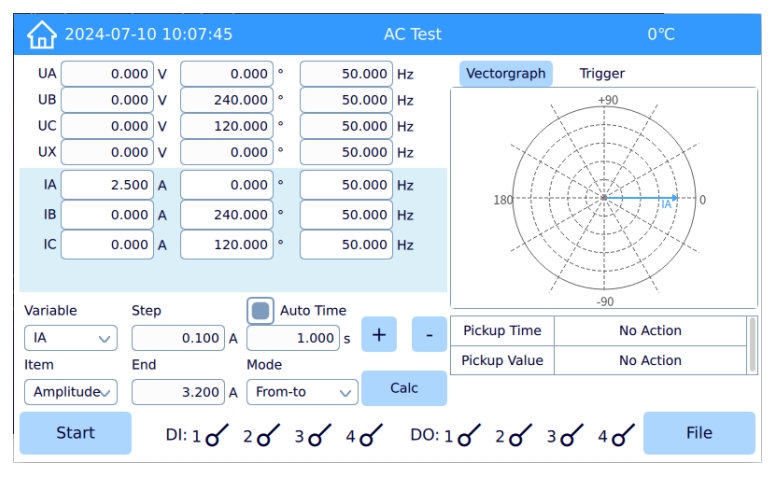

(1) No módulo AC do KFA310, configure os valores de tensão e corrente de teste.

(2) Injete sinais simulados LPCT, aumentando gradualmente a amplitude até atingir o limiar de disparo da proteção.

(3) Monitore a resposta do dispositivo de proteção REX615, registrando o tempo de disparo e a precisão.

(4) Compare os valores medidos com os setpoints para validar a correção da lógica de proteção.
