Quando uma linha de transmissão de alta tensão apresenta uma falha, o relé de proteção deve detectá-la e desarmar o disjuntor em milissegundos. Se o relé falhar em operar corretamente — seja perdendo um disparo ou disparando desnecessariamente —, as consequências variam de danos ao equipamento a apagões generalizados. Um testador de relé de proteção é a ferramenta que verifica se esses relés funcionarão como pretendido, antes que ocorra uma falha real.
Um testador de relé de proteção, também chamado de conjunto de teste de relé, é um instrumento especializado projetado para validar o desempenho de relés de proteção em sistemas de potência. Sua missão principal: confirmar que um relé desarme quando deve e não desarme quando não deve. O testador alcança isso injetando sinais de tensão e corrente controlados com precisão nas entradas secundárias do relé, simulando condições de falha do mundo real.
Os conjuntos de testes de relés são usados em todo o ciclo de vida do sistema de potência. As equipes de comissionamento verificam as configurações e a fiação antes que novas subestações sejam energizadas. Os programas de manutenção realizam testes anuais ou bienais para detectar desvios e degradação dos componentes. A análise pós-falha reproduz registros de distúrbios através dos relés para confirmar a resposta correta. Os fabricantes validam o desempenho do relé durante os testes de aceitação na fábrica.
Essas funções abrangem usinas de geração, subestações de transmissão e distribuição, sistemas de potência industriais, tração ferroviária, data centers e instalações de energia renovável, incluindo parques eólicos e solares.
Os testadores de relés de proteção operam sob o princípio do teste de injeção secundária. Ao contrário da injeção primária, que requer correntes elevadas através de todo o circuito primário, incluindo CTs (transformadores de corrente) e disjuntores, a injeção secundária conecta o testador diretamente às entradas secundárias do relé. Este método é mais seguro, mais portátil e a abordagem padrão para a calibração rotineira de relés.
Primeiro, o testador gera uma forma de onda de falha simulada usando seu hardware interno de geração de sinais. Para um teste de sobrecorrente, a corrente aumenta de zero até um nível predefinido. Para um teste de relé de distância, ele aplica combinações precisas de tensão e corrente para colocar a falha em um ponto de impedância específico na curva característica do relé.
Segundo, o sinal é injetado nos terminais de entrada do relé através de cabos de teste. Um testador típico fornece múltiplos canais de saída independentes — comumente três ou seis canais de tensão e corrente —, permitindo a simulação trifásica simultânea. O relé processa esses sinais como se viessem de CTs e PTs (transformadores de potencial) reais.
Terceiro, o testador mede a resposta do relé em tempo real. Temporizadores integrados capturam o tempo de operação desde o início da falha até o sinal de disparo, enquanto as entradas binárias registram as mudanças de estado dos contatos. Os testadores modernos alcançam uma resolução de medição de até dezenas de microssegundos.
Quarto, o testador compara os resultados medidos com los valores esperados. Para um relé de sobrecorrente de tempo inverso, ele plota o tempo de disparo contra a magnitude da corrente e verifica isso contra a curva característica IEEE ou IEC. Qualquer desvio além da tolerância aceitável sinaliza um problema que precisa de investigação.
Um conjunto de teste de relé capaz simula toda a gama de falhas do sistema de potência: curto-circuitos de fase e terra, sobrecorrente e sobretensão, desvios de frequência e desequilíbrio trifásico. Para proteção diferencial de transformadores, os testadores de seis fases injetam correntes simultaneamente em ambos os conjuntos de enrolamentos, replicando as condições de falha externa e interna que o relé deve distinguir.
O tempo de operação do relé é o parâmetro mais crítico na coordenação da proteção. O testador deve medir isso com precisão de sub-milissegundos. Além da temporização, ele plota automaticamente as curvas características: a curva de tempo inverso de um relé de sobrecorrente, o diagrama R-X de um relé de distância ou a característica de restrição percentual de um relé diferencial. Comparar a curva medida com os pontos de ajuste revela desvios ou erros de calibração antes que causem problemas operacionais.
Os testadores modernos suportam planos de teste pré-configurados que executam sequências completas com um único comando. Para um relé de sobrecorrente padrão, um plano automatizado pode passar por múltiplos múltiplos de corrente, registrar cada tempo de disparo, verificar o formato da curva e checar o tempo de reset — tudo sem a intervenção do operador entre as etapas. O teste automatizado reduz o esforço em até 80%, ao mesmo tempo que melhora a consistência e a repetibilidade.
Os relés de proteção abrangem três gerações de tecnologia: eletromecânica, estado sólido e numérica. Os relés eletromecânicos exigem maior corrente de acionamento devido ao seu mecanismo de disco de indução. Os relés numéricos exigem fidelidade precisa da forma de onda e suporte a protocolos de comunicação. Um testador bem projetado deve lidar com as três gerações sem concessões.
A IEC 61850 é a norma internacional de comunicação para subestações digitais. Ela define como os relés de proteção, unidades de fusão e controladores de baia trocam dados usando protocolos como GOOSE (Evento de Subestação Orientado a Objetos Genéricos) para comunicação rápida ponto a ponto e Valores Amostrados (IEC 61850-9-2) para medições digitalizadas de CT e PT. Testadores com capacidade IEC 61850 podem injetar fluxos de Valores Amostrados diretamente em relés numéricos e verificar esquemas de disparo baseados em GOOSE, o que é essencial para o comissionamento de subestações modernas.
Para compradores de primeira viagem, o processo de seleção se resume a algumas especificações críticas.
A precisão da medição deve ser Classe 0.2 o melhor (erro ≤ ±0.2% da leitura + 1 dígito). A resolução do conversor digital-analógico (DAC) é o fator de hardware que determina a precisão no mundo real. Os testadores padrão da indústria usam DACs de 16 bits. Alguns produtos anunciam "alta precisão" usando DACs de 8 bits que produzem distorção de saída superior a 5% sob certas condições. Sempre verifique a especificação do DAC e solicite um relatório de precisão em toda a faixa nominal de 0 a 120%.
A diferença entre "corrente máxima" e "corrente contínua" é onde muitos iniciantes são enganados. Um testador classificado para pico de 100 A pode suportar apenas 30 A continuamente. Para testes de proteção realistas, procure pelo menos 30 A contínuos por fase com capacidade paralela trifásica de 90 A ou mais. A saída de tensão deve ser de pelo menos 125 V contínuos por fase com menos de 2% de queda sob carga nominal.
Um testador trifásico (3 canais de corrente + 3–4 canais de tensão) cobre a maioria dos tipos de proteção padrão: sobrecorrente, sobretensão, subtensão, direcional e proteção de distância simples. É mais leve, mais acessível e suficiente para trabalhos de campo de uso geral.
Um testador hexafásico (6 canais de corrente + 4–6 canais de tensão) torna-se necessário ao testar a proteção diferencial de transformadores, onde ambos os conjuntos de enrolamentos devem ser energizados simultaneamente. Ele também suporta esquemas avançados da norma IEC 61850. Escolha com base em se a sua carga de trabalho de teste inclui proteção de transformador ou de barra.
Você pode saber mais consultando esta página: De quantos canais você realmente precisa em um conjunto de teste de relé?

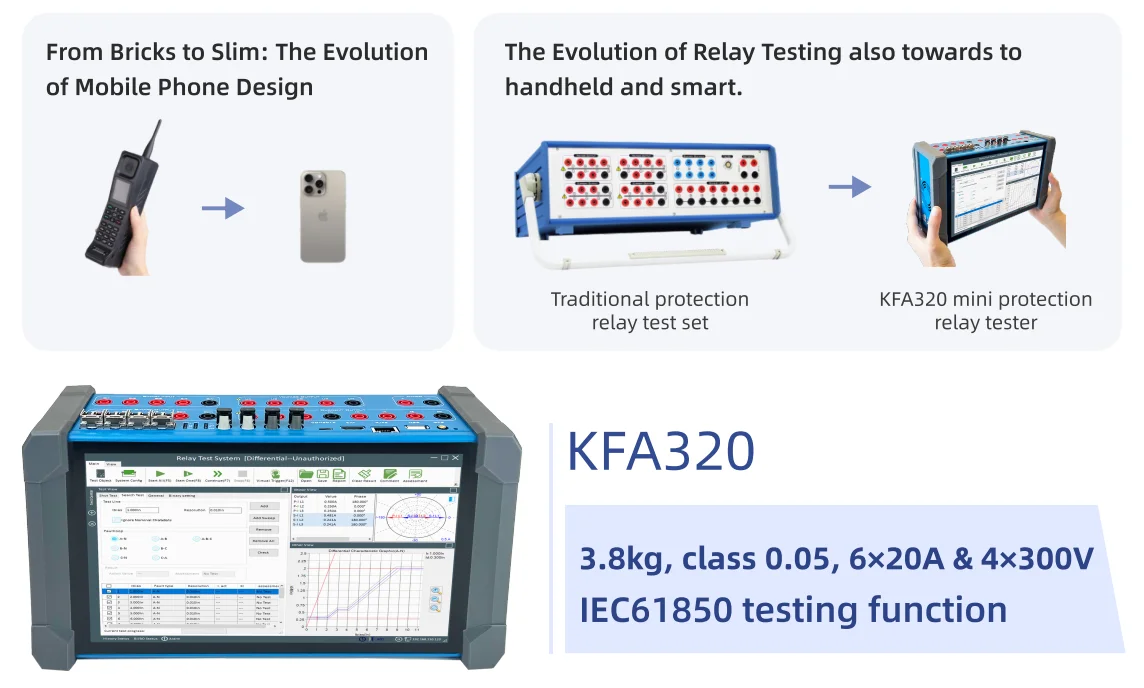

Para engenheiros que testam em múltiplas subestações, o peso é um fator direto de produtividade. Os testadores de bancada tradicionais pesam de 10 a 20 kg. Unidades portáteis modernas como o KINGSINE KFA320 pesam 3.8 kg e incluem uma tela sensível ao toque integrada e bateria recarregável, eliminando a necessidade de um notebook externo durante os testes de rotina. Ao avaliar a portabilidade, considere não apenas o peso, mas também o tempo de configuração e desmontagem.
O teste de injeção secundária é um método no qual um conjunto de teste injeta sinais simulados de tensão e corrente diretamente nos terminais de entrada secundários de um relé de proteção, ignorando o circuito primário de alta tensão. É a abordagem padrão para testes rotineiros de relés porque é seguro, portátil e não requer a desenergização dos equipamentos primários.
A maioria das concessionárias testa os relés de proteção anual ou bienalmente, dependendo do tipo de relé e dos requisitos do código de rede. Os relés eletromecânicos geralmente precisam de testes mais frequentes devido ao desgaste mecânico, enquanto os relés numéricos com automonitoramento às vezes podem estender os intervalos. Siga sempre a filosofia de manutenção de proteção da sua organização.
Um conjunto de teste de relé de uso geral cobre os tipos de proteção mais comuns: sobrecorrente, distância, diferencial, direcional, frequência e controles de religadores. Funções especializadas, como proteção de geradores ou monitoramento de falhas externas de transformadores, podem exigir módulos de software adicionais ou configurações de hardware específicas.
