O tempo de atividade de um data center depende da rapidez com que seu sistema de proteção detecta e isola uma falha. Cada seção de transformador, UPS, gerador e painel de distribuição depende de relés de proteção para desarmar o disjuntor correto no momento certo. Este guia cobre quatro cenários comuns de verificação de relés encontrados durante o comissionamento e a manutenção de data centers.

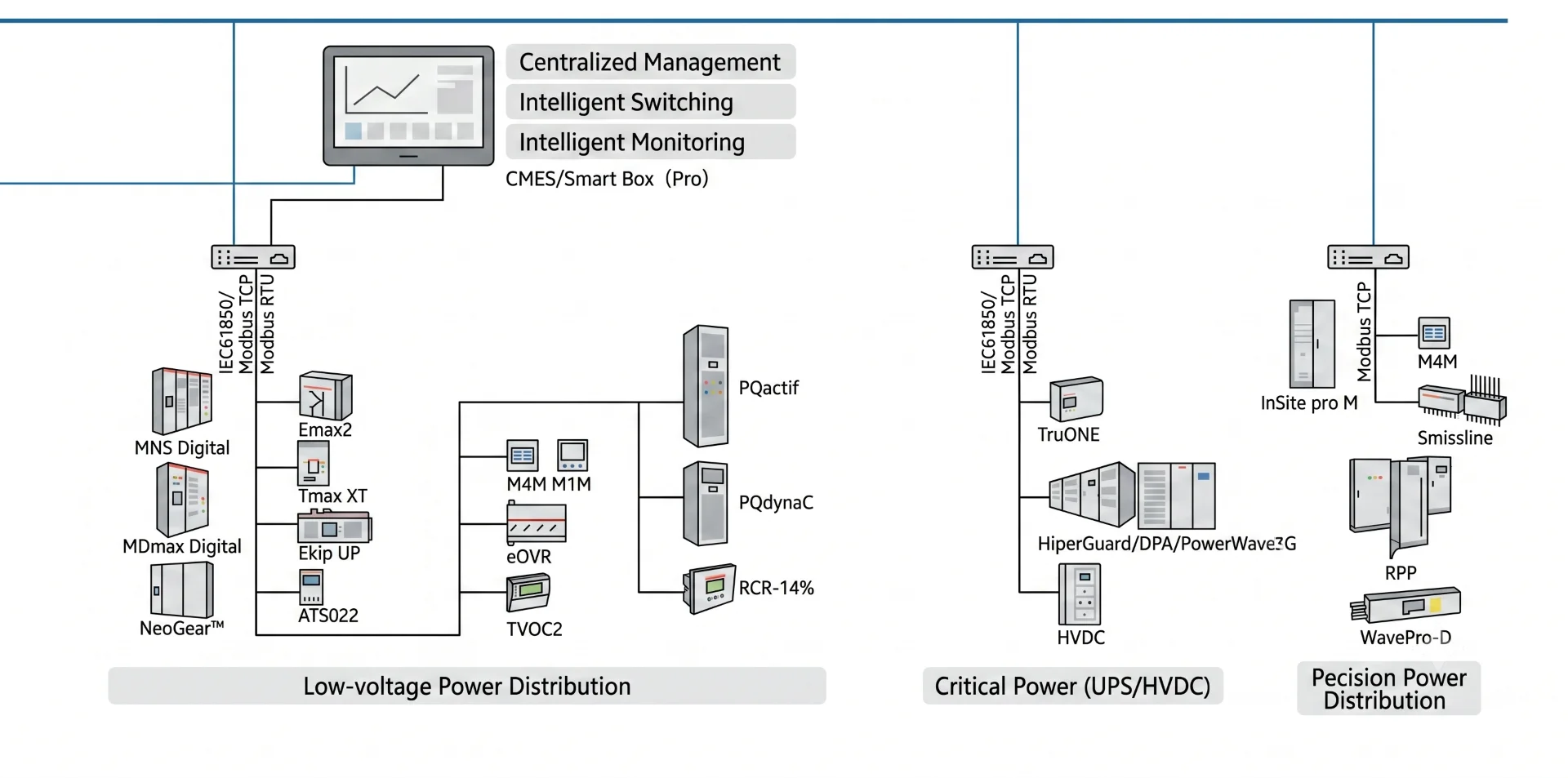

Uma mala de testes de relés ou uma fonte CA programável simula uma falha de rede reduzindo a tensão de entrada enquanto um osciloscópio de alta velocidade captura a forma de onda de saída. O intervalo entre a interrupção da rede e o estabelecimento da energia de backup deve ser inferior a 10 ms para sistemas UPS online, de acordo com a norma IEC 62040-3.
Antes de testar, confirme se a UPS está sob carga e notifique as operações de TI de jusante. Conecte a fonte CA à entrada de rede da UPS e as pontas de prova do osciloscópio à saída da UPS. Teste com 100% de carga para obter os resultados mais representativos.
Configure a falha com tensão normal em 220V/380V e um gatilho ajustado para cair para 0V ou abaixo do limiar de subtensão por 100-500 ms. Ative o bypass estático da UPS para que ela permaneça em espera ativa (hot standby). Configure o osciloscópio para disparo por borda de descida a 90% da tensão nominal. Inicie o teste e registre T₀ (a rede cai abaixo do limiar) e T₁ (a saída se recupera para ±5% da nominal). Tempo de transferência ΔT = T₁ - T₀. Repita de 3 a 5 vezes sem carga, com 50% de carga e com 100% de carga.
O tempo de transferência não deve exceder 10 ms. A queda transitória de tensão deve permanecer dentro de 10% da nominal e a THD no instante da transferência deve ser inferior a 5%. Se o tempo de transferência exceder 15 ms, é possível que ocorra queda de servidores ou corrupção de dados.
Este procedimento é a base para os Casos 3 and 4. A mala de testes injeta correntes controladas no circuito secundário do TC do relé para verificar o valor de partida (pickup), a relação de rearme (reset) e o tempo de operação em relação à folha de parametrização da proteção.
Confirme se o relé está fora de serviço, desconecte a saída de trip e isole os circuitos dos TCs. Conecte as saídas trifásicas (IA, IB, IC) aos terminais de corrente do relé com a polaridade correta. Selecione o módulo de teste de sobrecorrente e verifique se a relação do TC coincide com a configuração de campo. Leia todas as configurações de estágio (instantâneo, temporizado, sobrecorrente) da folha de parametrização.
Comece com a verificação da medição — aplique valores conhecidos e confirme se as indicações no display do relé coincidem. Em seguida, calibre cada estágio separadamente. Para a corrente de partida (pickup), comece em 90% da configuração e aumente gradualmente. Registre Iop quando o relé operar, repita 2 a 3 vezes e faça a média. Para a relação de rearme, reduza a corrente após a operação e registre Ire quando o relé rearmar. Calcule K = Ire / Iop; a faixa aceitável é de 0,85-0,95. Para o tempo de operação, aplique uma sobrecorrente fixa a 1,2x ou 2x a configuração. O cronômetro inicia com a injeção e para no fechamento do contato do relé. Compare o resultado com a folha de parametrização, por exemplo, 0,3 s ± 10%. Se o relé utilizar características de tempo inverso, teste a 1,5x, 2x, 5x e 10x e confirme em relação à curva especificada.
O erro da corrente de partida deve estar dentro de ±5% da configuração. A relação de rearme deve ser de 0,85-0,95. O erro de tempo definido não deve exceder ±10% e o tempo inverso deve estar em conformidade com a curva publicada. O desvio de medição deve permanecer dentro de ±1%.
O teste em cascata verifica se os relés de montante e jusante operam na sequência correta — a proteção mais próxima elimina a falha primeiro, com a de montante atuando como backup temporizado. A mala de testes injeta sinais de falha em cada ponto de proteção e monitora a sequência de operação através de múltiplos canais de entrada de contato seco.
Verifique se o carrinho do disjuntor está na posição de teste e se o disjuntor está aberto. Confirme se a fiação coincide com o diagrama unifilar e desative os intertravamentos externos. Antes do teste em cascata, calibre cada relé individualmente usando o procedimento do Caso 2.
Para um teste de dois estágios (alimentador de jusante mais transformador de montante), conecte a mala de testes ao relé do alimentador de jusante. Ajuste a corrente de falha para 1,2x a configuração do Estágio I de jusante. A mala de testes monitora ambos os contatos dos relés através de dois canais de contato seco. Registre T_jusante e T_montante. A coordenação está correta quando T_jusante for menor que T_montante com um intervalo de pelo menos 0,1-0,2 s. Se T_montante for igual ou menor que T_jusante, o disjuntor de montante desarma primeiro e expande a zona de blecaute.
Para sistemas com três ou mais níveis, como entrada para acoplamento de barras para alimentador, teste cada nível sequencialmente. Se a coordenação falhar, revise as parametrizações de proteção e teste novamente até que a sequência esteja correta. O relé de jusante deve sempre operar antes do relé de montante com o intervalo de coordenação adequado.
A mala de testes injeta falhas simuladas nos circuitos de tensão e corrente do relé do gerador para validar os elementos de proteção de sobrecorrente, potência reversa e falha à terra.
Confirme se o gerador está desligado, desconecte o disjuntor de saída e remova os jumpers de trip. Conecte as saídas de corrente aos terminais de entrada de TC, as saídas de tensão aos terminais de entrada de TP e os contatos de trip aos canais de entrada da mala de testes. Leia todas as parametrizações da folha de configurações.
Para a proteção de sobrecorrente, siga o procedimento do Caso 2 para a partida e temporização do curto-circuito fase-fase. Para a proteção de potência reversa — que evita que o gerador funcione como motor e danifique a máquina motriz — conecte a tensão e a corrente trifásicas da mala de testes. Aplique potência ativa direta primeiro; o relé não deve operar. Em seguida, ajuste o ângulo de fase para que a potência ativa flua no sentido reverso (fator de potência negativo) e aumente lentamente em direção à configuração. Registre o valor da potência reversa na operação do relé e verifique a temporização. Para a proteção de falha à terra (sequência zero), conecte a corrente monofásica à entrada de sequência zero do relé, observe se a configuração especifica 3I₀ ou I₀ e aumente lentamente até a partida. Calcule a relação de rearme usando o mesmo método do Caso 2. Finalmente, execute um teste de malha fechada simulando curtos fase-fase, tensão anormal do sistema e faltas monofásicas à terra para confirmar se cada saída de proteção aciona corretamente o disjuntor.
Os erros de partida para as proteções de sobrecorrente, potência reversa e sequência zero devem todos permanecer dentro de ±5% da configuração. A relação de rearme deve ser de 0,85-0,95 e o disjuntor correto deve desarmar com a devida sinalização de eventos.
A instalação não pode ficar offline, portanto, os testes devem usar caminhos redundantes enquanto o caminho ativo suporta a carga. As salas elétricas possuem espaço limitado, tornando uma mala de testes portátil trifásica/hexafásica com menos de 4 kg uma escolha prática para movimentação entre várias salas em um único turno. A precisão da documentação é crítica — as relações dos TCs, parametrizações e fiação devem ser verificadas em relação aos desenhos "como construído" (as-built) antes de qualquer teste. Uma incompatibilidade entre o estudo de coordenação e as configurações de campo é um dos problemas mais comuns encontrados durante o comissionamento.
Para a seleção do equipamento, os critérios principais incluem o número de saídas de fase (trifásica para relés de alimentadores, hexafásica para proteção diferencial e de geradores), faixa de saída, cobertura da biblioteca de testes de relés para marcas comuns (ABB, Siemens, Schneider, GE, SEL), suporte para importação de arquivos de configuração (XRIO ou RIO) e portabilidade. A mala de testes de relés hexafásica KINGSINE KFA320 combina uma precisão de saída de 0,05% com uma biblioteca de mais de 500 modelos de relés em um formato portátil de 3,8 kg, adequado para ambientes de data centers com inventários mistos de relés.
A injeção secundária aplica sinais de teste aos terminais secundários do relé, verificando a lógica e a temporização do relé sem energizar o circuito primário. A injeção primária testa toda a cadeia, desde o primário do TC através da fiação até o relé, confirmando a relação do TC, a polaridade e a integridade da fiação em níveis reais de corrente de falha. A injeção primária é recomendada durante o comissionamento inicial e após qualquer substituição de TC ou fiação.
Os relés mais críticos são aqueles que protegem a saída da UPS, o gerador, o diferencial do transformador principal e os disjuntores dos alimentadores. Uma falha em qualquer um destes pode evoluir para uma interrupção no nível da instalação. A ANSI/NETA recomenda testes anuais para relés de caminho crítico em instalações Tier III e Tier IV.
A relação de rearme (coeficiente de retorno) determina o quanto a corrente de falha deve cair antes que o relé retorne ao estado normal após um disparo. Se a relação for muito baixa, o relé pode falhar em rearmar após uma falha temporária, deixando o circuito desenergizado desnecessariamente. Se for muito alta, o relé pode oscilar perto do limiar de partida. A faixa aceita é de 0,85-0,95.
