Ao avaliar uma mala de teste de relés para a sua equipe, a folha de especificações lista várias certificações. Mas o que estas marcas realmente significam para o seu trabalho diário de teste? CE, FCC, RoHS, IEC 62133—as certificações passam em letras miúdas, fáceis de serem arquivadas como papelada de conformidade. A maioria dos engenheiros foi treinada para tratar essas marcas como um problema do fabricante. Na realidade, essas marcas não são papelada; são garantias de desempenho.
As certificações existem para reduzir a incerteza. Quando você especifica um equipamento de teste para un projeto, essas marcas fornecem a garantia de que o dispositivo foi testado em relação a normas estabelecidas.
Cada certificação responde a uma pergunta que importa quando a sua mala de teste está no chão de uma subestação energizada: Este dispositivo introduzirá ruído nos circuitos de medição? A sua bateria está classificada para os extremos de temperatura da sua região? Ele pode sobreviver à operação de um disjuntor próximo sem reiniciar?
O cenário das certificações expandiu-se significativamente ao longo da última década. O que antes era uma simples lista de verificação de conformidade agora envolve normas sobrepostas que cobrem compatibilidade eletromagnética, conformidade ambiental e, cada vez mais, biossegurança digital (cibersegurança). Compreender o que cada certificação realmente garante ajuda você a escolher o equipamento que funciona de forma confiável no seu ambiente operacional específico.
As subestações modernas agrupam dezenas de dispositivos eletrônicos em uma única sala de controle. Cada dispositivo emite energia eletromagnética e cada um deve tolerar a energia dos seus vizinhos. A compatibilidade eletromagnética (EMC) é o requisito técnico subjacente—um dispositivo deve funcionar sem causar ou sofrer interferência inaceitável. Diferentes jurisdições aplicam isso por meio de suas próprias estruturas regulatórias.

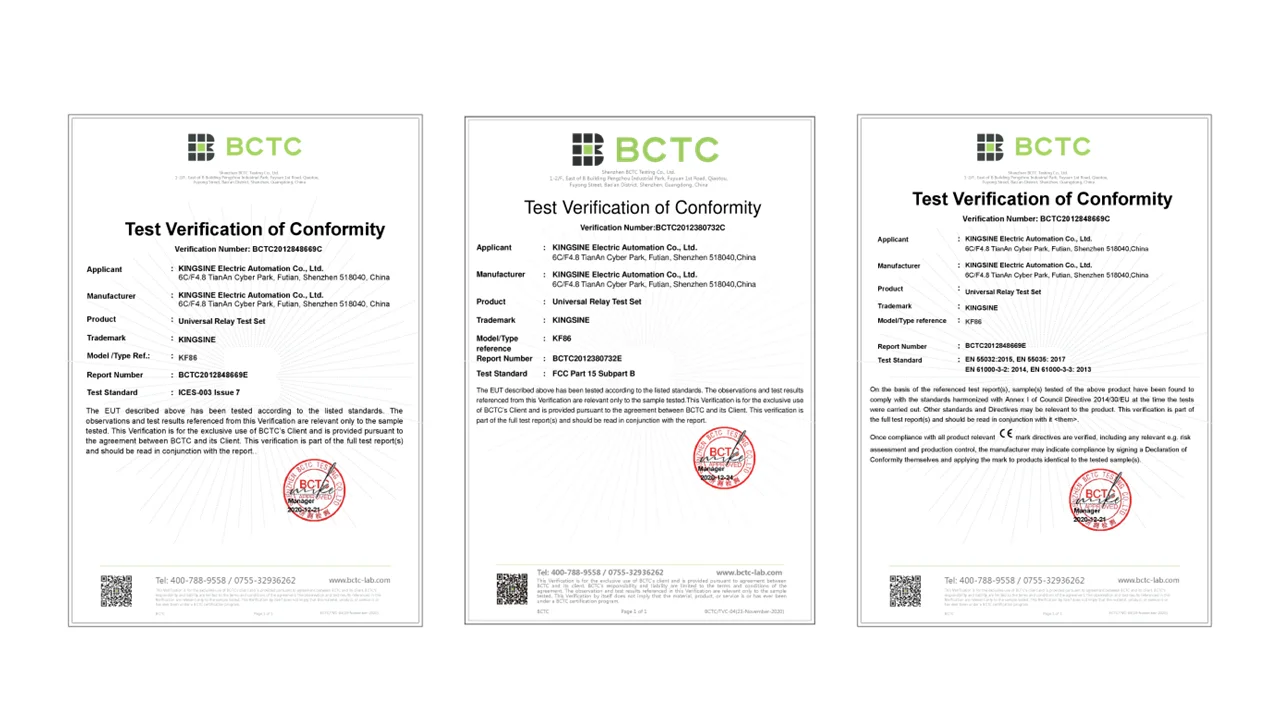

A marcação CE é uma marca de conformidade obrigatória para produtos vendidos no Espaço Econômico Europeu. Sob a sua Diretiva EMC, a CE cobre tanto a emissão quanto a imunidade. Ela exige testes de acordo com a norma EN 55032 para emissões irradiadas e conduzidas, EN 61000-3-2 e EN 61000-3-3 para correntes harmônicas e flutuações de tensão, e a série EN 61000-4 para imunidade.
Cada uma destas normas EN é a adoção europeia de uma norma internacional IEC subjacente—a EN 55032 corresponde à CISPR 32, e a série EN 61000 reflete diretamente a IEC 61000. Isto significa que os mesmos requisitos técnicos se aplicam quer o produto seja testado de acordo com a versão EN ou a versão IEC.
A FCC Part 15B é a regulamentação federal dos EUA para emissões eletromagnéticas de dispositivos digitais. A sua contraparte canadense, ICES-003 (Innovation, Science and Economic Development Canada), estabelece requisitos equivalentes. Ambas as normas focam nos limites de emissão para evitar interferências com comunicações de rádio.
Para o seu trabalho de teste, isso tem consequências práticas. Uma mala de teste em conformidade não injetará ruído nos circuitos de medição da subestação. Mais importante ainda, os seus testes de imunidade significam que ela continuará a produzir leituras precisas quando um disjuntor próximo operar ou um transformador de potência for energizado. Ambos os eventos geram ruído eletromagnético que pode corromper as medições de um dispositivo desprotegido.

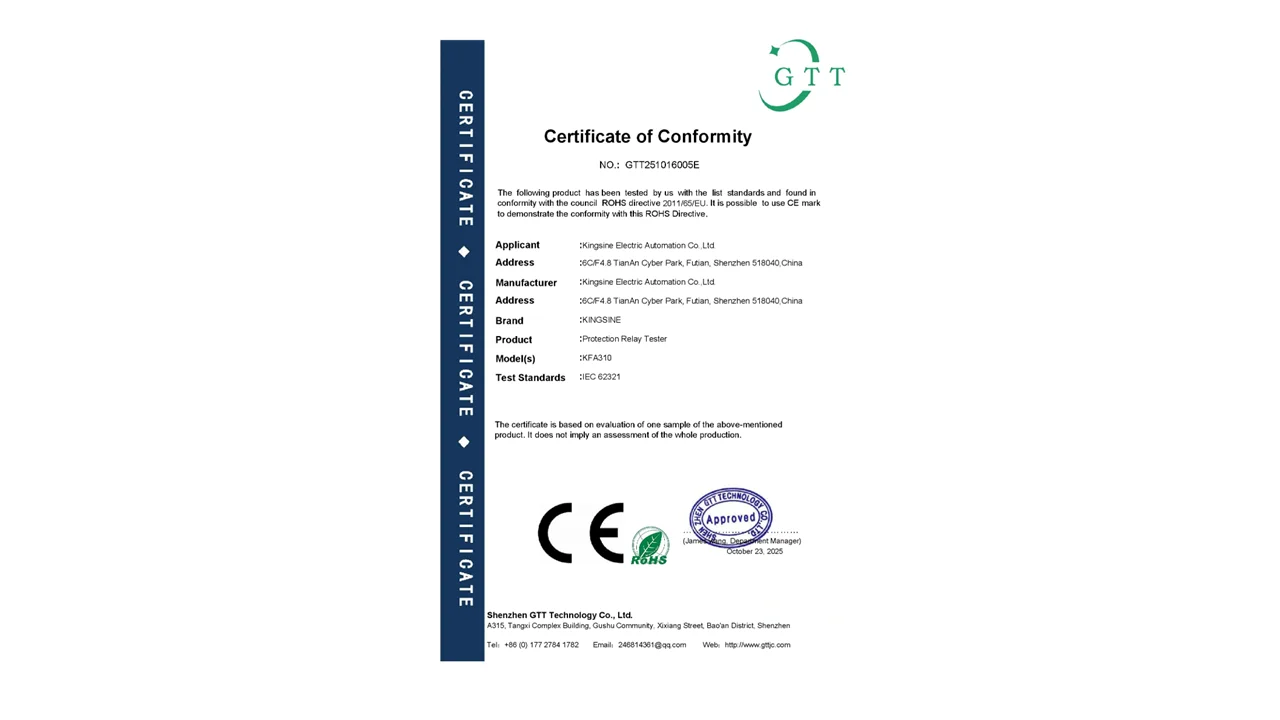

A RoHS, ou Diretiva de Restrição de Substâncias Perigosas, originou-se na UE e foi adotada em várias formas globalmente. Ela restringe o chumbo, o mercúrio, o cádmio e outras substâncias perigosas em equipamentos elétricos e eletrônicos.
A PSE (Product Safety of Electrical Equipment and Materials) é a certificação de segurança obrigatória para produtos elétricos vendidos no Japão. Estabelecida sob a Lei de Segurança de Aparelhos e Materiais Elétricos do Japão, exige que os produtos passem por testes de choque elétrico, incêndio e riscos mecânicos. Para equipamentos de teste que entram no mercado japonês, a certificação PSE é um requisito legal, e não uma marca voluntária.
Teste de tipo SGCC: Validação independente de desempenho em condições extremas
O Teste de Tipo SGCC é um programa obrigatório de validação de equipamentos exigido pela State Grid Corporation of China, a maior empresa de serviços elétricos do mundo em receita e base de clientes. Ao contrário das certificações comerciais voluntárias, este teste é administrado pelo instituto de pesquisa designado da rede e é um pré-requisito para equipamentos usados em sua rede. Ele vai além das certificações comerciais típicas para simular as condições reais de operação de um grande sistema de energia síncrono.
A sequência de testes inclui suportabilidade de isolamento em tensões extremas, medição de desvio de precisão sob ciclagem de alta e baixa temperatura, ensaios de confiabilidade contínuos em plena carga e testes de imunidade eletromagnética que excedem os limites comerciais padrão. O equipamento que passa por este programa comprovou que pode operar de forma confiável sob condições de campo exigentes.
Para engenheiros que trabalham em projetos com requisitos rigorosos de qualificação de equipamentos, esta certificação fornece uma validação independente de robustez além do que as marcas comerciais padrão oferecem.
Estabelecida em 1906, a Comissão Eletrotécnica Internacional (IEC) desenvolve normas globais para tecnologias elétricas, eletrônicas e relacionadas. Com mais de 200 comitês técnicos, as suas normas cobrem tudo, desde a segurança de baterias até a cibersegurança industrial. Muitas regulamentações regionais—incluindo as normas EN na Europa e partes dos requisitos da FCC—são baseadas ou fazem referência às normas de base da IEC, tornando a IEC o denominador comum por trás das certificações que aparecem em uma folha de especificações.
A área de certificação que evolui mais rapidamente dentro da estrutura da IEC aborda as ameaças digitais. À medida que as subestações adotam a IEC 61850 e a comunicação baseada em Ethernet, os equipamentos de teste que se conectam às redes da estação tornam-se parte de um sistema digital mais amplo. Isso introduz considerações de cibersegurança que não existiam há uma década.
Os equipamentos de teste portáteis estão se tornando o padrão para o trabalho de campo. Os engenheiros transportam malas de teste leves para subestações remotas, plataformas eólicas e usinas solares. Esses dispositivos contêm baterias de íons de lítio. A segurança das baterias é regulada pela IEC 62133-2:2017 e sua emenda de 2021, uma norma internacional para a segurança de células secundárias seladas portáteis. Ela especifica testes para cenários de sobrecarga, curto-circuito e esmagamento físico para garantir que uma falha na bateria não evolua para um incêndio ou explosão durante o uso em campo.
A IEC 62443 é uma série de normas internacionais para a segurança de redes de comunicação industriais. Desenvolvida originalmente para automação fabril e óleo e gás, está agora sendo adotada pelo setor de energia elétrica, à medida que os operadores de rede reconhecem os relés de proteção como ativos de infraestrutura crítica.
A IEC 62351 complementa a IEC 62443 ao abordar a segurança especificamente para comunicações de sistemas de energia. A IEC 61508 define os princípios de segurança funcional que influenciam a forma como os sistemas de proteção são projetados e validados.
Estas normas ainda não são obrigatórias para todas as aplicações. Mas os operadores de rede orientados para o futuro estão cada vez mais referenciando-as em especificações de aquisição. Os equipamentos de teste projetados com estas normas em mente oferecem relevância por mais tempo à medida que os requisitos de cibersegurança se tornam mais rígidos em todo o setor.
A certificação UL é uma avaliação de segurança independente amplamente reconhecida na América do Norte. A norma aplicável, UL 61010-1, examina a proteção contra choques elétricos, riscos de incêndio e aumento anormal de temperatura sob condições de falha. Os equipamentos que ostentam esta marca tiveram a integridade do seu invólucro, isolamento e desempenho do circuito de proteção verificados por um laboratório independente.

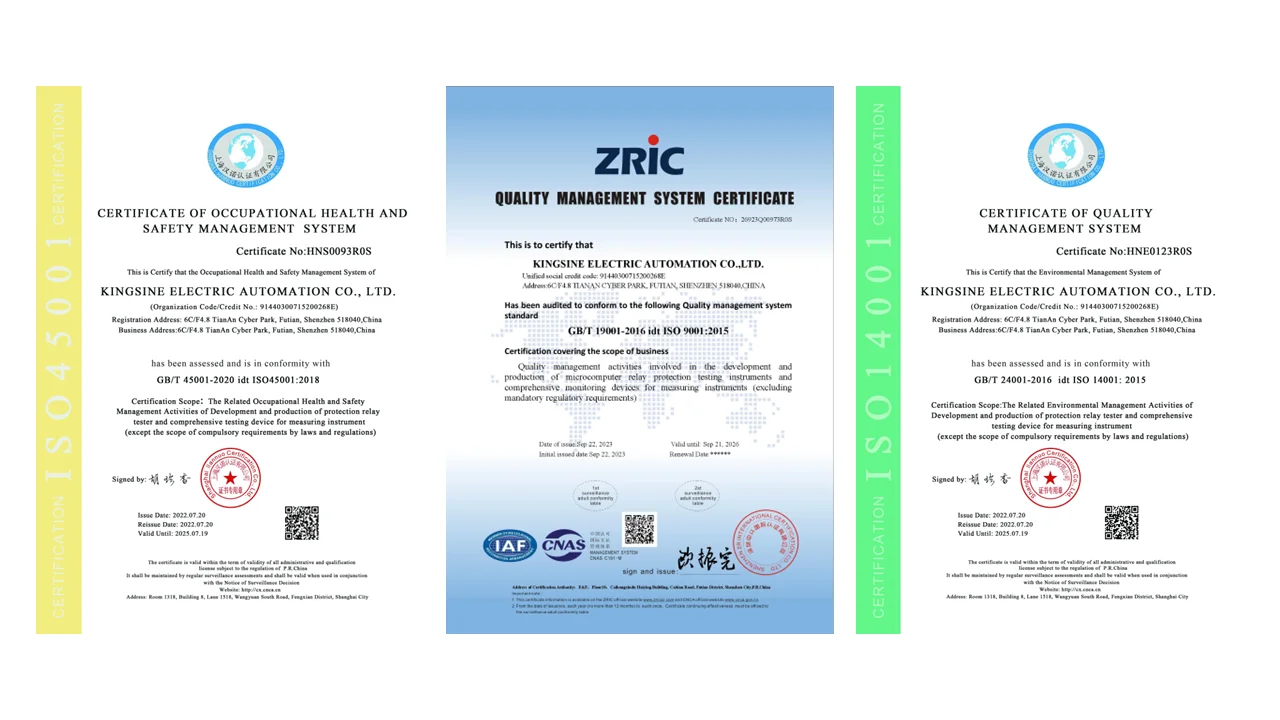

A KINGSINE Electric, estabelecida de 1999, fabrica malas de teste de relés e analisadores de TC/TP para o mercado global. A empresa possui as certificações de sistema de gestão ISO 9001, ISO 14001 e ISO 45001. Os principais produtos de teste de relés cumprem os requisitos CE, FCC, RoHS e IEC 62133, conforme aplicável aos seus mercados-alvo. Os produtos para o mercado japonês possuem certificação PSE. Os analisadores de TC/TP e outros instrumentos da linha possuem certificações adicionais, incluindo UL onde necessário. Modelos selecionados concluíram o Teste de Tipo SGCC através do instituto de testes designado. A empresa também possui certificados de calibração do National Institute of Metrology (NIM, China), garantindo a rastreabilidade metrológica.
Sim. A marcação CE sob a Diretiva EMC exige a conformidade tanto com os limites de emissão quanto com os requisitos de imunidade. Os testes específicos dependem da classificação do equipamento.
O Teste de Tipo SGCC aplica limites de teste mais severos e testes de maior duração do que as certificações comerciais típicas. Ele é projetado para validar equipamentos para as condições de operação de uma grande rede elétrica síncrona.
A certificação IEC 62443 está se tornando relevante para equipamentos de teste que se conectam a redes de subestações. Embora ainda não seja universalmente exigida, as especificações de aquisição a referenciam cada vez mais.
