O equipamento primário em subestações modernas depende de medições digitalizadas de tensão e corrente. As Unidades de Agrupamento (MUs) — dispositivos físicos especializados instalados no pátio de manobras que atuam como tradutores analógico-digitais, convertendo sinais analógicos de onda de corrente e tensão em fluxos de dados digitais — capturam essas entradas físicas e as publicam como Valores Amostrados através de links de fibra óptica de alta velocidade. Esta arquitetura de barramento de processo substitui o cabeamento de cobre convencional ponto a ponto, simplificando a instalação e reduzindo o peso físico dos cabos. No entanto, esta transição desloca o foco da engenharia para o sincronismo preciso da rede. Se os dispositivos não compartilharem um relógio de referência altamente estável, ocorre o desalinhamento da amostragem. A sincronização de tempo funciona como o sistema nervoso primário da subestação digital, protegendo diretamente a rede contra desligamentos não programados.
A Turkish Electricity Transmission Corporation (TEİAŞ), em colaboração com a Hitachi Energy, está implementando o primeiro projeto piloto de subestação digital da Türkiye. Esta iniciativa implanta a tecnologia de barramento de processo IEC 61850 através da criação de um vão paralelo de proteção e controle de alimentador que funciona lado a lado com o sistema convencional existente para avaliação comparativa. O projeto implanta Unidades de Interface de Processo (PIUs) SAM600 para realizar comunicações de Valores Amostrados (SV) e GOOSE, eliminando o cabeamento de cobre tradicional. Operar este vão digital paralelo para avaliar seu desempenho em relação aos relés convencionais baseados em cobre depende inteiramente do alinhamento dos pacotes de dados. Verificar se o barramento de processo digital mantém o sincronismo absoluto é um requisito de engenharia primário para os testes comparativos.
Os transformadores eletromagnéticos convencionais enviam sinais analógicos diretamente para os relés de proteção através de cabos secundários. Como esses sinais elétricos viajam quase à velocidade da luz, sem processamento intermediário, as medições de corrente e tensão são naturalmente sincronizadas.
Em contrapartida, as subestações digitais realizam a conversão analógico-digital na MU antes de transmitir os pacotes pela fibra óptica. Este processo de digitalização distribuída introduz atrasos determinísticos e não determinísticos. Especificamente, os sinais de tensão muitas vezes precisam passar tanto por uma Unidade de Agrupamento de TP (para transformadores de potencial) quanto por uma Unidade de Agrupamento de Linha (para linhas de alimentadores), acumulando dois estágios de latência de processamento de hardware. Sob essas condições, manter o alinhamento da amostragem torna-se um desafio.
Em uma rede de 50 Hz, as Unidades de Agrupamento emitem Valores Amostrados a uma taxa de 80 amostras por ciclo, resultando em um intervalo de tempo de 250 µs entre pontos de dados consecutivos. Sob essas condições operacionais, mesmo mudanças microscópicas de tempo levam a erros mensuráveis. Uma discrepância de sincronização de apenas 1 µs introduz aproximadamente 1' de erro no ângulo de fase elétrica. Quando esse desvio de tempo aumenta para 5 µs, a precisão do cálculo de esquemas de proteção críticos fica comprometida.
A proteção diferencial de linha compara as formas de onda de corrente das extremidades remotas de uma linha de transmissão. Este método exige que as medições sejam feitas exatamente no mesmo instante. Se as Unidades de Agrupamento local e remota apresentarem uma diferença de tempo de 5 µs, o relé diferencial calculará uma corrente diferencial falsa. Esse erro faz com que a proteção desligue linhas ativas sob carga normal.
A proteção de barramento também depende da amostragem simultânea em múltiplos circuitos. Um atraso em uma única Unidade de Agrupamento de alimentador cria um cálculo falso de corrente residual. Essa oscilação de sincronismo (jitter) pode fazer com que o relé de barramento falhe em eliminar faltas reais ou atue falsamente, desligando toda a subestação. Os relés de distância também sofrem erros. Os desvios de sincronismo distorcem a impedância percebida, fazendo com que o relé calcule incorretamente a distância da falta e atue fora de sua zona projetada.
Prevenir atuações indevidas requer uma defesa em duas etapas. A primeira etapa utiliza hardware de satélite para operações normais. A segunda etapa utiliza cálculos de software como backup.
Na etapa de hardware, os relógios mestres recebem sinais de sincronismo dos satélites GPS e Beidou. Para alinhar as medições, todas las Unidades de Agrupamento esperam por um tempo predefinido após capturar a corrente. Após essa breve espera, elas transmitem seus Valores Amostrados exatamente no mesmo momento. Os relés de proteção então leem o estampa de tempo (timestamp) dentro de cada pacote de dados. Se uma pequena diferença de tempo persistir, o relé ajusta seus cálculos para compensar o erro do ângulo de fase.
Esta estampa de tempo deve ser marcada por chips de hardware de rede, em vez de software de computador. Protocolos de sincronismo baseados em software, como o NTP (Network Time Protocol) — um protocolo comum exclusivo de software usado para sincronizar relógios em computadores de TI padrão através de conexões de rede —, são lentos demais para a proteção elétrica. O NTP sofre com atrasos aleatórios de até vários milissegundos porque depende del processador do computador, que pode estar ocupado com outras tarefas. O timestamping de hardware registra o tempo no chip da rede física (camada PHY) no microssegundo exato em que o pacote chega. Este método de camada física remove os atrasos de processamento do computador, mantendo o erro de sincronização abaixo de 1 µs.
A sincronização de software fornece capacidade de backup lógico durante falhas na rede de sincronismo. Se as antenas de satélite falharem, o relógio mestre perde sua conexão e entra em um estado de desvio (drift). Para evitar que os relés atuem instantaneamente, o sistema inicia um método de cálculo chamado interpolação. Usando algoritmos de Lagrange ou Spline, os dispositivos de proteção calculam valores virtuais para os pontos de amostragem ausentes com base em dados anteriores. Esta interpolação de software mantém a proteção funcional, permitindo que a subestação opere com segurança enquanto as equipes de manutenção restauram a fonte física de sincronismo.
Verificar este limite de sincronização de 5 µs sob condições reais de operação exige testes de campo precisos. As equipes de comissionamento devem testar o sistema de acordo com as normas IEC 61850-9-2 e IEC 61869, que definem as margens de tempo exigidas.
Os engenheiros de testes utilizam malas de testes portáteis especializadas para injetar sinais físicos e digitais simultaneamente. Testadores portáteis da KINGSINE, como o KF86P, são projetados para essa tarefa. O conjunto de testes conecta-se diretamente à rede de fibra óptica. Ele publica Valores Amostrados e pacotes GOOSE enquanto se subscreve à saída da Unidade de Agrupamento.
Para realizar testes de extremo a extremo, os engenheiros posicionam um testador no terminal local e outro no terminal remoto. Ambos os testadores sincronizam seus relógios internos usando módulos integrados de GPS e Beidou. As unidades injetam formas de onda de corrente idênticas e sincronizadas no tempo em ambas as extremidades da linha. Este método permite que os engenheiros meçam a precisão de tempo absoluta das Unidades de Agrupamento e observem a reação do relé sob condições de atraso controladas.
As ferramentas de teste tradicionais muitas vezes focam na calibração em bancada, tornando-as volumosas para ambientes de campo. As malas de teste da KINGSINE fornecem uma interface compacta e integrada que simplifica a verificação do barramento de processo digital, oferecendo uma ferramenta prática para o comissionamento de redes modernas.
As subestações digitais oferecem uma visibilidade profunda do desempenho da rede elétrica, mas dependem inteiramente do alinhamento preciso do tempo. Validar o limite de sincronização de 5 µs é essencial para evitar atuações indevidas em esquemas de proteção críticos. Por meio de interfaces híbridas, a KINGSINE permite que os engenheiros de testes verifiquem esses links de sincronismo digital.

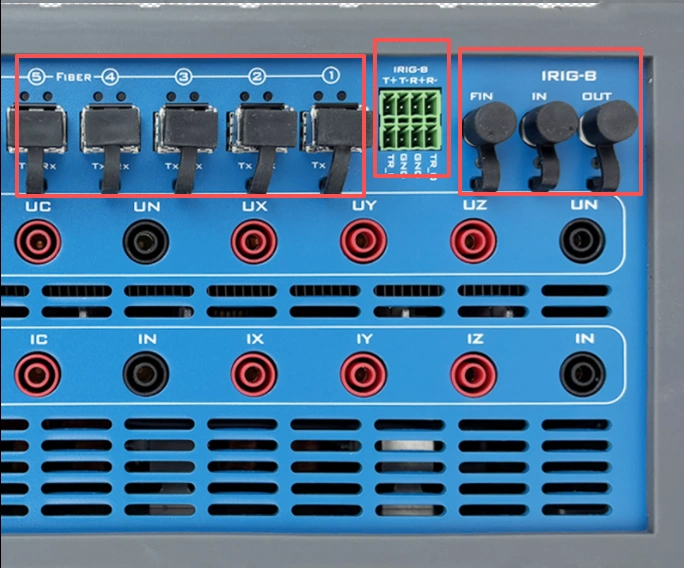

O equipamento suporta o IRIG-B — um padrão de sincronismo altamente estável que transmite códigos de tempo seriais através de cabos físicos dedicados, contornando a pilha de rede para eliminar qualquer atraso de fila —, garantindo a compatibilidade com subestações legadas.
Além disso, os testadores suportam o IEEE 1588 PTP (Precision Time Protocol) — um padrão de sincronismo baseado em rede altamente preciso que utiliza timestamping de hardware no chip da rede física para obter sincronização de sub-microssegundos em Ethernet padrão. Esta capacidade de verificação de protocolo duplo garante que os engenheiros de testes possam proteger a rede elétrica moderna sob todas as condições operacionais.
Se o relógio mestre de satélite perder os sinais de GPS/Beidou, o sistema entrará em um estado de "holdover" (manutenção), contando com seu oscilador interno. Para evitar atuações indevidas da proteção devido ao desvio imediato do tempo, os relés modernos ativam instantaneamente algoritmos de interpolação de software. Esses algoritmos utilizam métodos matemáticos (como a interpolação de Lagrange) para calcular valores virtuais de amostragem alinhados. Isso permite que o sistema permaneça online com segurança por um tempo limitado até que os técnicos restaurem a fonte física de sincronismo do hardware.
O NTP é um protocolo executado exclusivamente por software na camada do sistema operacional do computador. Como o processamento de seus pacotes está sujeito ao escalonamento de tarefas do sistema operacional e às filas do processador, ele introduz atrasos aleatórios de até vários milissegundos. Os esquemas de proteção elétrica exigem sincronização de sub-microssegundos. Isso só pode ser alcançado por meio de timestamping de hardware, onde os chipsets da rede física (camada PHY) registram o tempo do pacote instantaneamente no cabo, contornando todo o jitter de software.
Os sinais de tensão em subestações digitais muitas vezes passam tanto por uma Unidade de Agrupamento de TP quanto por uma Unidade de Agrupamento de Linha, introduzindo dois estágios de latência de processamento. Sem sincronização, esses atrasos de hardware em múltiplos estágios distorcem a relação de fase entre a corrente e a tensão. Essa distorção introduz erros de ângulo de fase que degradam diretamente a precisão da medição de potência ativa, o monitoramento da qualidade da energia e as zonas de relés de distância baseadas em impedância.
