Sistemas de alimentação elétrica e seus guardiões: garantindo energia segura e confiável

O equipamento de transmissão, distribuição e controle cobre vários aspectos do sistema de potência

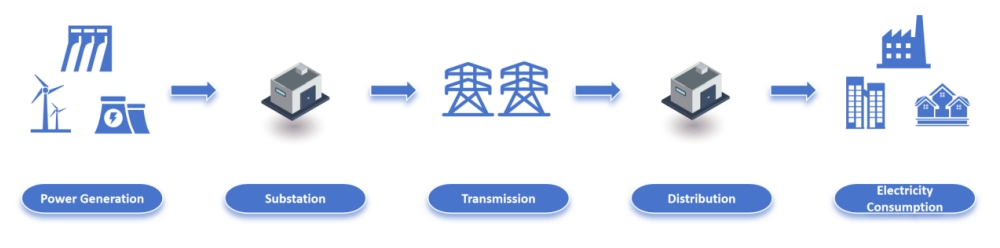

O sistema de potência é um sistema complexo que produz e fornece energia elétrica para atender às demandas de energia da sociedade, consistindo em estágios de geração, transformação, transmissão, distribuição e consumo. As usinas elétricas convertem várias formas de energia em energia elétrica usando equipamentos de geração. Essa energia elétrica é então elevada para níveis de tensão apropriados em subestações para transmissão e, posteriormente, reduzida para distribuição através da rede elétrica aos usuários finais de eletricidade, completando todo o processo da produção ao consumo.

A rede de transmissão é a rede principal no sistema de potência, responsável por entregar energia elétrica das usinas aos centros de carga e permitir a transferência de energia entre diferentes redes. A rede de distribuição opera dentro de uma área de fornecimento para distribuir energia elétrica diretamente aos usuários. As subestações estão envolvidas na transformação do nível de tensão e na redistribuição da energia elétrica. Na transmissão de longa distância, uma tensão mais alta resulta em corrente mais baixa e perdas reduzidas, portanto, o objetivo principal da transformação de tensão é minimizar as perdas.

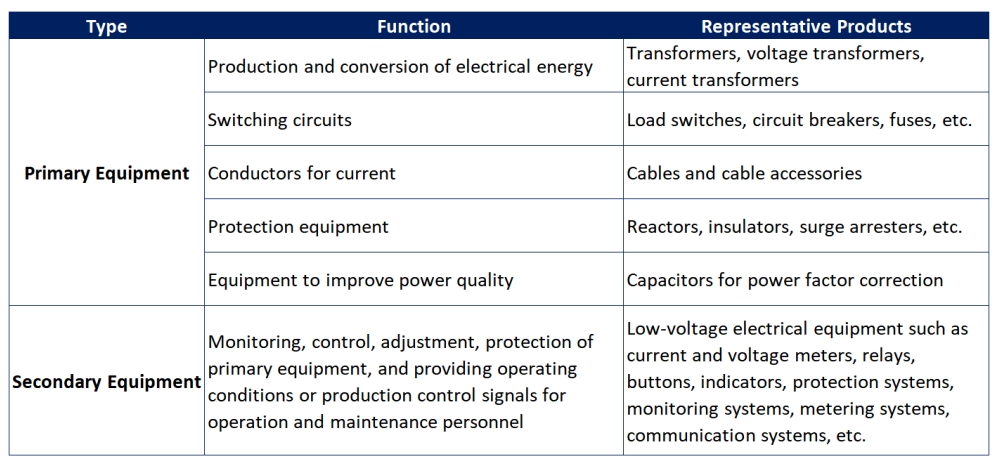

O sistema de potência pode ser dividido em sistemas primários e secundários com base nas diferentes funções e papéis desempenhados pelos vários dispositivos que compõem o sistema.

O sistema primário inclui equipamentos como geradores, transformadores, linhas de transmissão e interruptores, que são capazes de realizar tarefas como geração, transmissão e distribuição de energia. Esses dispositivos são chamados de "equipamento primário".

O sistema secundário consiste principalmente em vários dispositivos de relé de proteção, dispositivos de controle automático, equipamentos terminais de automação, sistemas de automação de subestações, sistemas de automação de distribuição e sistemas de comunicação. Esses dispositivos são geralmente chamados de "equipamento secundário". O equipamento secundário realiza principalmente tarefas como proteção contra falhas, controle operacional e monitoramento do equipamento primário, garantindo assim a operação segura e estável de todo o sistema de potência.

O Relé de Proteção é um guardião importante para garantir a segurança do sistema de potência

Na operação de um sistema de potência, vários dispositivos elétricos podem apresentar falhas ou condições operacionais anormais. Se não forem resolvidos prontamente, esses problemas podem levar a acidentes. Quando ocorre um incidente no sistema de potência, ele não apenas afeta o fornecimento normal de energia, mas também pode causar danos aos equipamentos elétricos e representar riscos à segurança pessoal. Para evitar tais acidentes, foram desenvolvidos relés de proteção. Os dispositivos de relé de proteção são sistemas automáticos que podem detectar falhas ou condições operacionais anormais em componentes elétricos do sistema de potência e responder desarmando disjuntores ou emitindo sinais.

O papel do relé de proteção

1. Isolamento de Falhas: Isola automática, rápida e seletivamente componentes defeituosos do sistema de potência, evitando danos adicionais aos elementos defeituosos e garantindo que as partes não afetadas do sistema retornem rapidamente à operação normal.

2. Resposta a Condições Operacionais Anormais: Detecta condições operacionais anormais de componentes elétricos e, com base nos requisitos operacionais e de manutenção, aciona um alarme ou inicia uma ação de desarme temporizado para isolar a falha.

Requisitos Básicos do Relé de Proteção:

1. Seletividade: Seletividade significa que, quando a proteção por relé opera, apenas o componente ou linha com defeito é isolado do sistema de potência, permitindo que as partes do sistema sem defeito continuem operando. A seletividade garante que a proteção opere apenas na zona de falha e não desarme fora dela. Se a proteção principal não operar, a falha é eliminada pela proteção de backup próxima ou remota, minimizando a área afetada pela queda de energia.

2. Velocidade: Velocidade refere-se à capacidade da proteção por relé de operar o mais rápido possível, dentro dos limites permitidos, para desarmar o disjuntor e isolar o componente ou linha com defeito. Os benefícios do isolamento rápido de falhas incluem:

• Melhoria da estabilidade do sistema.

• Redução do tempo de operação do sistema em condições de baixa tensão.

• Redução de danos aos componentes defeituosos e prevenção de uma maior expansão da falha.

O tempo de operação típico para proteção rápida é entre 0,06 e 0,12 segundos, com o mais rápido sendo de 0,01 a 0,04 segundos.

O tempo de operação típico para um disjuntor é entre 0,06 e 0,15 segundos, com o mais rápido sendo de 0,02 a 0,06 segundos.

O tempo mais rápido de isolamento de falha é de 0,03 a 0,1 segundos.

3. Sensibilidade: Sensibilidade refere-se à capacidade da proteção por relé de responder a falhas e condições operacionais anormais dentro da faixa de proteção do projeto. Sensibilidade geralmente significa que, sob as condições mais adversas, o dispositivo de proteção deve responder a falhas ativando a proteção de sobrecarga (por exemplo, proteção de corrente) para valores crescentes e proteção de subcarga (por exemplo, proteção de tensão) para valores decrescentes.

4. Confiabilidade: A confiabilidade é o requisito de desempenho mais fundamental para a proteção por relé do sistema de potência, garantindo que a proteção opere quando deve e não opere quando não deve. A confiabilidade é influenciada por fatores internos e externos:

• Fatores internos: A qualidade do próprio dispositivo, incluindo a qualidade dos componentes, a racionalidade do projeto estrutural, o nível dos processos de fabricação e a simplicidade da fiação interna e externa e dos pontos de contato.

• Fatores externos: O nível de operação e manutenção, e se a instalação e o comissionamento estão corretos.

Como os Testadores de Relés de Proteção Mantêm os Sistemas Elétricos sob Controle

Como o relé de proteção desempenha um papel crucial na salvaguarda da segurança elétrica, o testador de relé de proteção, como um importante dispositivo de teste de potência, desempenha um papel vital no diagnóstico de falhas, testes e depuração de dispositivos de proteção em sistemas de potência.

Princípio de Funcionamento do Testador de Relé de Proteção

Um conjunto de teste de relé de proteção é um dispositivo usado para simular várias falhas e condições operacionais em um sistema de potência para testar e verificar o desempenho dos dispositivos de proteção. Ele pode simular cenários de falha como curtos-circuitos, sobrecargas, sobretensão, subtensão e muito mais, a fim de avaliar o desempenho operacional e a confiabilidade do dispositivo de proteção. Isso garante que os dispositivos de proteção possam responder corretamente às falhas no sistema de potência, isolar a falha e manter a operação segura e estável do sistema de potência.

O princípio de funcionamento de um testador de relé de proteção baseia-se no modelo matemático do sistema de potência e na análise das características de falha. Ele gera vários sinais simulados, como corrente, tensão e frequência, e os aplica ao dispositivo de proteção em teste. Ao mesmo tempo, ele coleta os sinais de ação e os parâmetros de resposta do dispositivo de proteção para análise e avaliação. Com base na lógica operacional do dispositivo de proteção e nos valores de ajuste, o testador determina se o dispositivo de proteção opera corretamente e atende aos requisitos de proteção do sistema de potência.

Especificações Técnicas dos Testadores de Relés de Proteção

1. Precisão e Estabilidade das Grandezas de Saída: Isso inclui a precisão e estabilidade de grandezas elétricas como corrente, tensão e frequência, que afetam diretamente a precisão dos resultados dos testes.

2. Faixa de Saída: O testador deve cobrir a faixa operacional dos dispositivos de proteção que estão sendo testados, para atender aos requisitos de teste de vários tipos de dispositivos de proteção.

3. Velocidade de Teste e Tempo de Resposta: O testador deve ter velocidades de teste e tempos de resposta rápidos para simular os processos transitórios no sistema de potência.

4. Interface Homem-Máquina e Facilidade de Operação: O testador deve apresentar uma interface amigável e operação simples e fácil de usar, permitindo que os operadores conduzam testes e processem dados de forma conveniente.

5. Interfaces de Comunicação e Armazenamento de Dados: O testador deve ser equipado com interfaces de comunicação padrão e funções de armazenamento de dados de grande capacidade, facilitando a troca de dados com outros dispositivos e o registro de dados.

Tendências de Desenvolvimento dos Testadores de Relés de Proteção

1. Inteligência: Com o avanço contínuo das tecnologias de inteligência artificial, os testadores de relés de proteção tornar-se-ão cada vez mais inteligentes, apresentando funções de teste adaptativo, diagnóstico de falhas e previsão.

2. Multifuncionalidade: Os testadores de relés de proteção evoluirão gradualmente para a multifuncionalidade, oferecendo recursos de teste para várias funções de proteção, como proteção de linha, proteção de transformador e proteção de gerador, para atender às necessidades de teste de diferentes tipos de equipamentos de potência.

3. Rede: À medida que os sistemas de potência se tornam mais integrados em rede e orientados por informações, os testadores de relés de proteção integrarão cada vez mais recursos de rede, suportando monitoramento remoto e transmissão de dados, permitindo testes remotos e diagnóstico de falhas.

4. Alta Precisão: Como os sistemas de potência exigem maior precisão nos dispositivos de proteção, os testadores de relés de proteção melhorarão continuamente a precisão e estabilidade das grandezas de saída para atender aos requisitos de proteção de alta precisão do sistema de potência.

Com o crescimento da população global, o aumento da renda e o aumento de usuários finais eletrificados, espera-se que a demanda global por eletricidade cresça rapidamente em todos os cenários no futuro. Garantir que as demandas de eletricidade sejam atendidas enquanto se salvaguarda a segurança elétrica é de suma importância. O desenvolvimento de equipamentos primários e secundários apresenta uma riqueza de oportunidades e desafios. À medida que os sistemas de potência continuam a evoluir, a necessidade de tecnologias avançadas que aumentem a confiabilidade, a eficiência e a proteção torna-se cada vez mais crítica. Esse cenário dinâmico não apenas impulsiona a inovação na geração e distribuição de energia, mas também exige melhorias contínuas nos mecanismos de proteção para garantir a estabilidade e a segurança das redes globais de energia.
