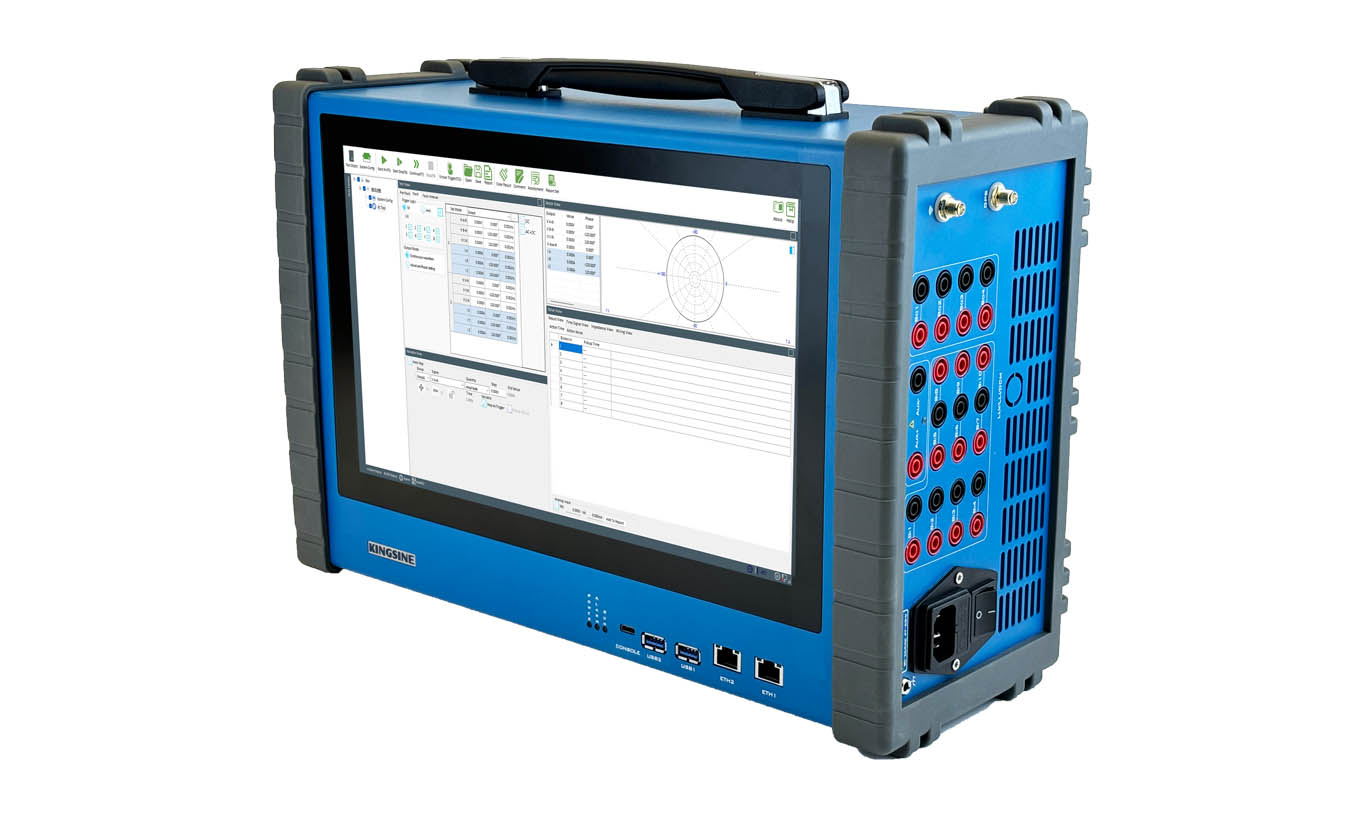

Cenários de aplicação do KINGSINE KF86P

O Instrumento de Teste de Relé de Proteção é a ferramenta de teste central para equipamentos secundários em sistemas de potência, capaz de realizar a verificação funcional completa de dispositivos de relé de proteção, equipamentos de automação e componentes de potência relacionados. Abaixo estão os principais tipos de produtos e cenários de aplicação típicos que o testador de relés de proteção KINGSINE KF86P pode testar:

1. Objetos de Teste Principais: Dispositivos de Relé de Proteção

• Dispositivos de Proteção de Linha
  Inclui proteção de sobrecorrente, proteção de distância, proteção diferencial piloto (ex: diferencial de fibra óptica, proteção de alta frequência) e dispositivos de religamento automático.
  Cenários de Teste: Simular falhas de curto-circuito, linhas rompidas, oscilações de potência, etc., para verificar a lógica de trip e os ajustes de tempo.

• Dispositivos de Proteção de Transformadores
  Proteção diferencial (característica de restrição percentual), proteção de sobre-excitação.
  Testes Principais: Características de restrição harmônica, função de bloqueio de corrente de inrush.

• Dispositivos de Proteção de Geradores/Motores
  Proteção de falta à terra do estator, proteção de falta à terra do rotor, proteção de perda de excitação, proteção de potência reversa.
  Requisitos Especiais: Deve suportar simulação de baixa frequência, harmônicos de alta frequência e componentes não periódicos.

• Dispositivos de Proteção de Barramento
  Proteção diferencial de barra (diferencial de corrente, restrição de razão composta), proteção contra falha de disjuntor.
  Testes Principais: Injeção de corrente síncrona multi-bay e verificação de bloqueio lógico.

• Dispositivos de Proteção de Capacitores/Reatores
  Proteção de sobretensão/subtensão, proteção de corrente desequilibrada, proteção de sobrecorrente harmônica.

2. Equipamentos de Automação e Dispositivos Inteligentes

• Dispositivos de Chave de Transferência Automática (ATS)

  Verificar a lógica de comutação de energia principal/reserva, condições de bloqueio e tempo de operação (ex: transferência de linha de entrada, transferência de acoplador de barra).

• Dispositivos de Automação de Segurança

  Alívio de carga por subfrequência, ilhamento por subtensão, sistemas de controle de estabilidade (requer testes multi-unidades sincronizados).

• Equipamentos de Subestação Inteligente
  Teste de conformidade de protocolo (IEC 61850) para Unidade de Fusão (MU), Dispositivo Eletrônico Inteligente (IED), Unidade de Medição Fasorial (PMU) (requer suporte a mensagens GOOSE/SV).

• Registradores de Faltas

  Simular formas de onda de falta complexas para verificar a integridade do arquivo de registro e a precisão do tempo.

3. Medição de Energia e Equipamentos Auxiliares

• Medidores de Energia/Transdutores
  Calibração de precisão (tensão, corrente, fator de potência), teste de influência harmônica.

• Unidades de Medição Fasorial (PMUs)
  Simulação de sinais dinâmicos (variação de frequência, saltos de fase).

• Sensores de Sinal de Baixo Nível
  Simular sinais de 4-20mA/0-5V para testes de transdutores.

4. Energia Renovável e Equipamentos de Cenários Especiais

• Dispositivos de Proteção de Energia FV/Eólica

  Suportabilidade a Baixa Tensão (LVRT), proteção anti-ilhamento, teste de adaptabilidade de frequência.

• Equipamentos de Proteção CC

  Proteção diferencial de linha CC, proteção de barramento de polo (requer suporte de saída de componente CC).

Principais Vantagens do Conjunto de Teste de Relé de Proteção KF86P

• Compatibilidade Total

  Este equipamento de teste de subestação suporta mais de 230 modelos de teste para as principais marcas (Schneider, ABB, Siemens, etc.), com casos de teste pré-configurados e geração de relatórios automatizados com um clique.

• Saída de Alta Precisão

  Corrente de 6 fases (6×35A) + corrente alta de 1 fase (105A), capacidade de carga de até 424VA, cobrindo cenários desde distribuição de baixa tensão até aplicações de energia renovável de alta corrente.

• Suporte a Protocolos Inteligentes

  Suporte padrão para IEC 61850 (GOOSE/SV), Modbus e outros protocolos, compatível com redes inteligentes e subestações digitais.

• Expansão Multifuncional

  Recursos opcionais incluem saída de sinal de baixo nível, sobreposição harmônica (até a 50ª ordem), simulação de forma de onda transitória (ex: ondas oscilatórias), atendendo às necessidades de P&D e testes avançados.
