O LPIT (Transformador de Instrumento de Baixa Potência) é um dispositivo de medição e proteção usado em sistemas de potência, projetado para converter altas tensões e grandes correntes em sinais analógicos de baixa potência para posterior processamento e análise digital. A aplicação da tecnologia LPIT tornou o monitoramento, controle e proteção do sistema de potência mais precisos, eficientes e confiáveis.

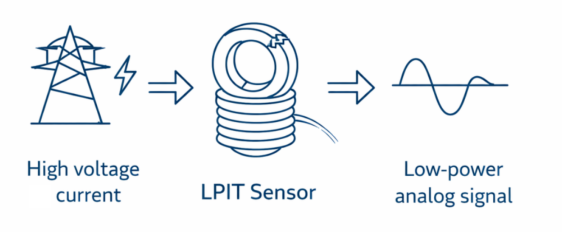

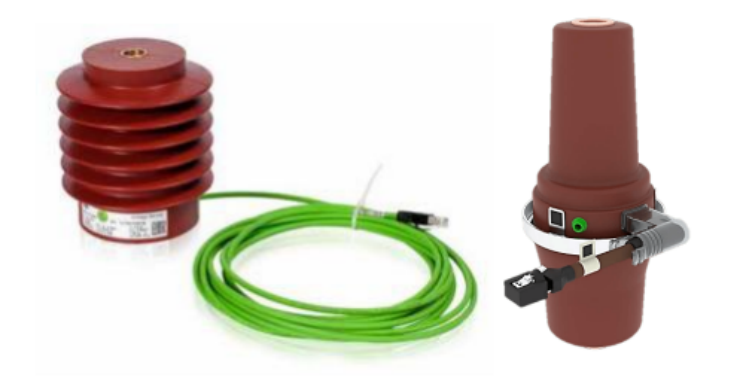

O LPIT (Transformador de Instrumento de Baixa Potência) é um dispositivo de transformação de tensão ou corrente caracterizado por uma potência de saída extremamente baixa, tipicamente na ordem de miliwatts. Em comparação com os transformadores de instrumentos eletromagnéticos tradicionais, um LPIT fornece sinais analógicos de baixo nível em sua saída. Esses sinais podem ser conectados diretamente a equipamentos eletrônicos de medição e proteção, permitindo a aquisição e o processamento de dados de alta precisão.
O princípio de funcionamento de um LPIT baseia-se na indução eletromagnética ou em efeitos ópticos. Usando elementos sensores especialmente projetados, ele converte a alta tensão ou grande corrente do lado primário em uma proporção fixa em um sinal analógico de baixa potência no lado secundário. Para garantir a precisão e estabilidade do sinal durante a transmissão, o sistema deve atender aos requisitos de imunidade EMC da IEC 61869-6 e utilizar cabos blindados ou fibras ópticas para reduzir a perda de transmissão e interferência, melhorando assim efetivamente a confiabilidade dos resultados da medição.
Medição de alta precisão: O LPIT pode fornecer medições de tensão e corrente altamente precisas, com uma faixa de erro muito menor do que a dos transformadores de instrumentos tradicionais, atendendo aos requisitos dos sistemas de potência modernos para medição e proteção de alta precisão.
Saída de baixa potência: Como a potência de saída é extremamente baixa, o autoconsumo de um LPIT durante a operação é mínimo. Isso ajuda a reduzir o consumo total de energia do sistema, em linha com a tendência ecológica de economia de energia.
Boa linearidade e ampla largura de banda: O LPIT mantém uma saída linear em uma ampla faixa de frequência, refletindo com precisão as mudanças nos sinais do lado primário. Isso o torna adequado para vários ambientes complexos de sistemas de potência.
Forte imunidade a interferências eletromagnéticas: Com design e materiais especiais, um LPIT tem uma capacidade muito maior de suprimir interferências eletromagnéticas em comparação com os transformadores eletromagnéticos tradicionais. Ele pode operar de forma estável em ambientes severos envolvendo alta tensão e grande corrente.
Alta segurança: A saída do lado secundário de um LPIT é um sinal de baixa potência. Mesmo que ocorra um curto-circuito ou circuito aberto, ele não produzirá sobretensões ou sobrecorrentes perigosas, garantindo assim a segurança do pessoal e do equipamento.
Subestações inteligentes: Em subestações inteligentes, os LPITs são usados em conjunto com unidades de junção (MU) para converter sinais analógicos em sinais digitais. Esses sinais digitais são transmitidos via Ethernet de fibra óptica para dispositivos de proteção, controle e medição, alcançando a digitalização total da estação e o compartilhamento de informações.
Sistemas de corrente contínua de alta tensão (HVDC): Os LPITs podem medir com precisão a tensão e a corrente DC, fornecendo suporte de dados confiável para o controle e proteção de sistemas de transmissão HVDC.
Sistemas de geração de energia renovável: Em sistemas de geração de energia eólica, solar e outros sistemas renováveis, os LPITs são usados para medir a tensão e a corrente nas saídas dos geradores e nos pontos de conexão à rede, permitindo o monitoramento e controle em tempo real do status da geração.
Sistemas elétricos industriais: Os LPITs são amplamente utilizados nos sistemas elétricos de grandes empresas industriais para medição de energia, proteção de equipamentos e monitoramento da qualidade da energia, melhorando assim o nível de automação e inteligência do gerenciamento de energia industrial.
O sinal analógico de baixa potência emitido por um LPIT precisa ser amostrado e digitalizado sincronicamente por uma unidade de junção (MU), que o converte em um sinal digital em conformidade com o padrão IEC 61850-9-2LE. Dessa forma, ele pode ser reconhecido e utilizado por relés de proteção digital, dispositivos de controle e dispositivos de medição de nova geração.
Como a ponte entre um LPIT e o equipamento secundário, a unidade de junção realiza tarefas críticas, como condicionamento de sinal, sincronização de amostragem, pacotização de dados e transmissão de comunicação. Seu desempenho impacta diretamente na precisão da medição e na confiabilidade de todo o sistema.
À medida que os sistemas de potência continuam a avançar em direção a uma maior inteligência e digitalização, requisitos de desempenho mais elevados estão sendo colocados nos transformadores de instrumentos. A tecnologia LPIT também está inovando e melhorando continuamente, refletida principalmente nos seguintes aspectos:
Classe de precisão mais alta: Desenvolvimento de LPITs com classes de precisão mais altas para atender aos rigorosos requisitos de medição e proteção de sistemas de potência de ultra-alta tensão e grande capacidade.
Design integrado: Integração de LPITs com unidades de junção e dispositivos de proteção/controle em uma unidade compacta e completa para reduzir o espaço ocupado e os custos de instalação.
Novos materiais de detecção: Exploração e aplicação de novos materiais de detecção — como cristais ópticos e nanomateriais — para aumentar ainda mais o desempenho e a estabilidade dos LPITs.
Funções inteligentes: Equipar os LPITs com funções inteligentes, como autodiagnóstico e autocalibração, para permitir o monitoramento de status em tempo real e o aviso antecipado de falhas, melhorando assim a eficiência da operação e manutenção do dispositivo.
O LPIT, como uma tecnologia de medição de ponta em sistemas de potência, fornece uma base sólida para a atualização inteligente da rede. Suas vantagens de alta precisão, baixo consumo de energia e forte capacidade anti-interferência conferem-lhe amplas perspectivas de aplicação em redes inteligentes, integração de energia renovável, automação industrial e outros campos.
Com o contínuo amadurecimento e refinamento desta tecnologia, os LPITs desempenharão um papel cada vez mais importante nos futuros sistemas de potência, ajudando a construir uma infraestrutura de energia mais segura, eficiente e ecológica, e fornecendo suporte de energia elétrica confiável para o desenvolvimento social e econômico.

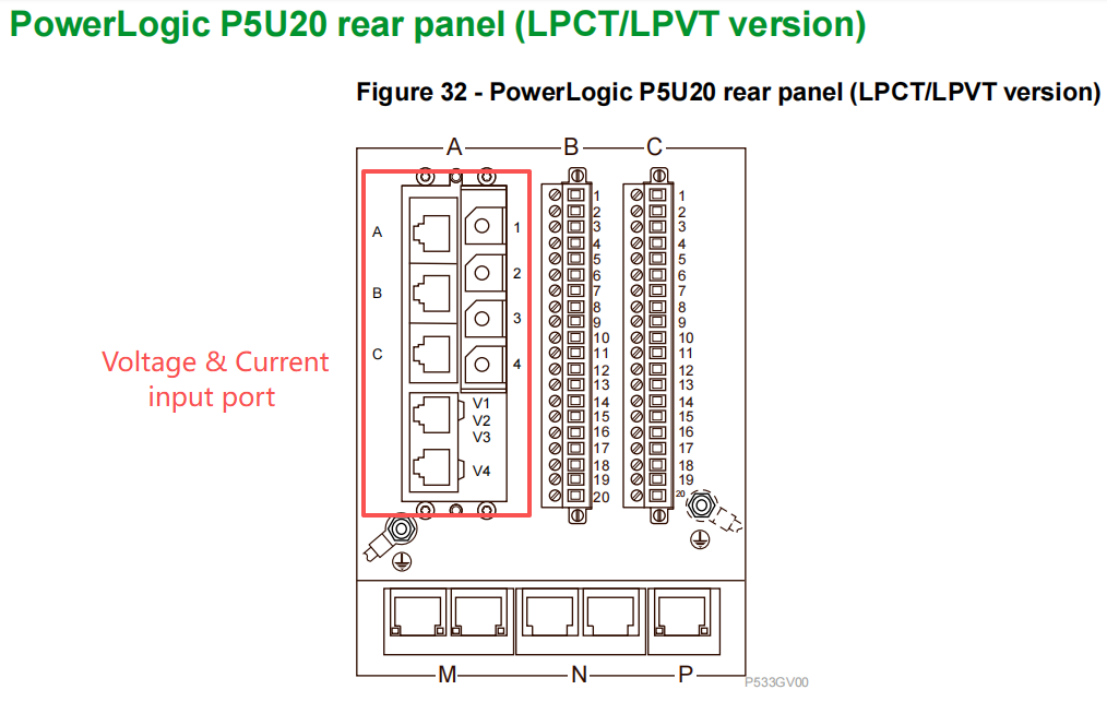

Para testar dispositivos de proteção baseados em LPIT, o conjunto de testes de relés KFA320 fornece uma solução de teste abrangente. Por exemplo, usando um relé de proteção e controle Schneider PowerLogic™ P5 como dispositivo de teste (seus terminais de entrada são mostrados na figura abaixo), o procedimento é o seguinte:

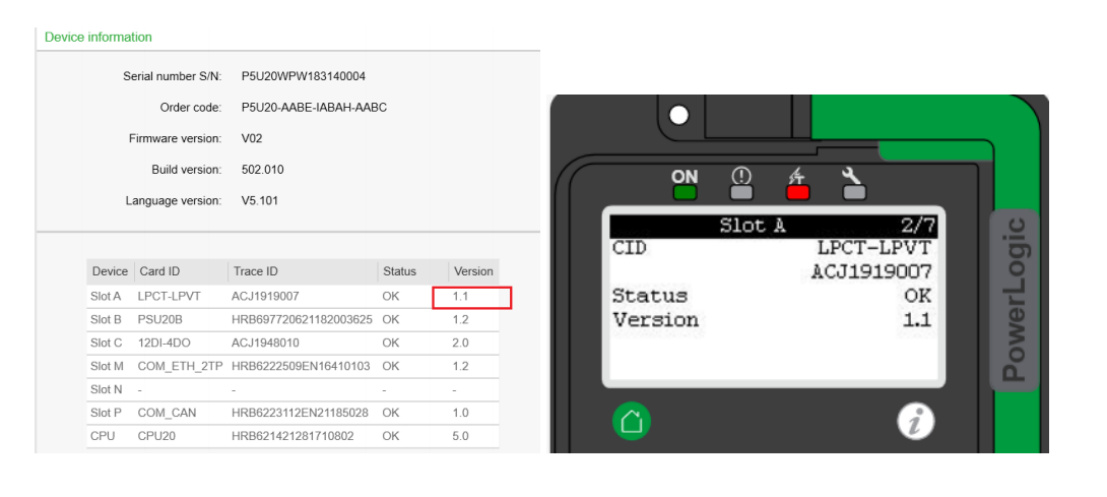

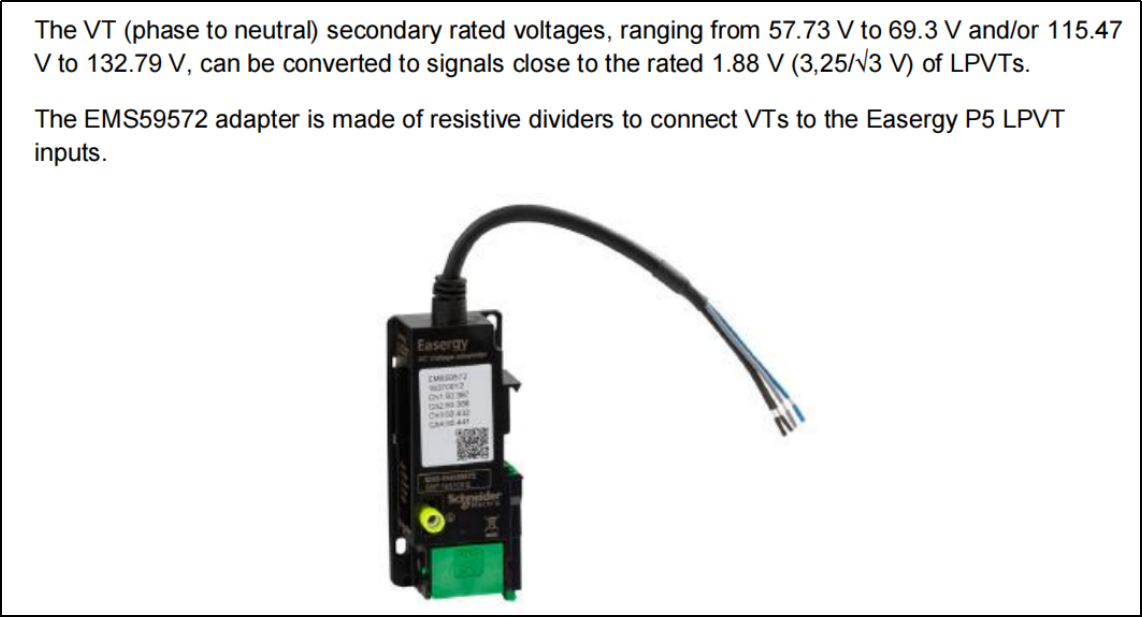

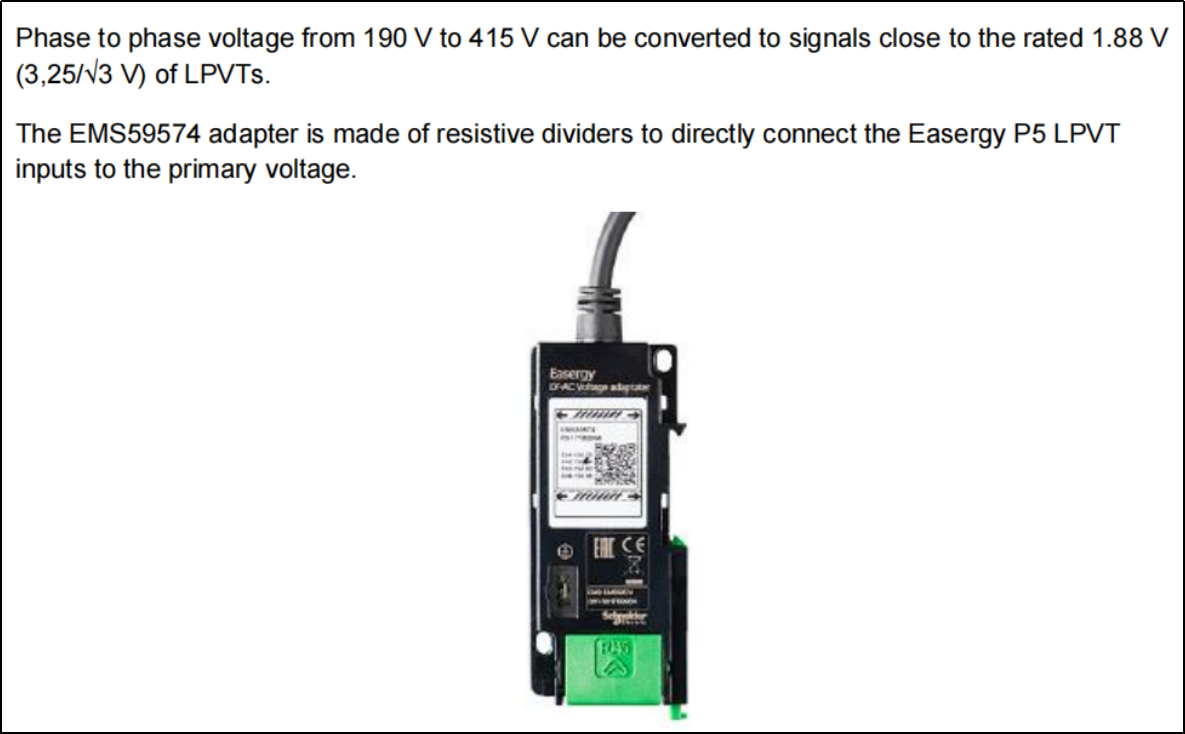

(1) Configuração do modo LPIT: Defina o modo de operação LPIT do relé P5 como LPCT+LPVT (Transformador de Corrente de Baixa Potência + Transformador de Tensão de Baixa Potencia).

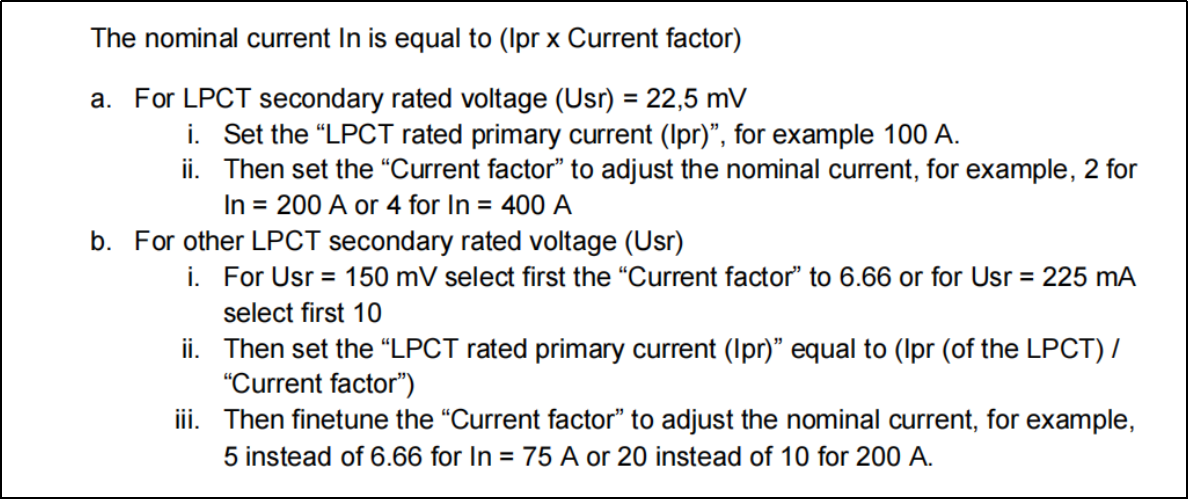

(2) Configuração da relação: Configure as relações de transformação LPVT e LPCT correspondentes.
(3) Configuração do testador: Configure o conjunto de testes de relés de proteção KFA320 (a figura abaixo mostra a caixa de teste LPIT, incluindo uma vista lateral do dispositivo).

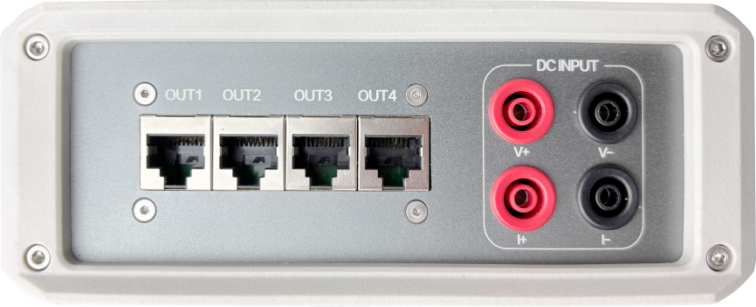

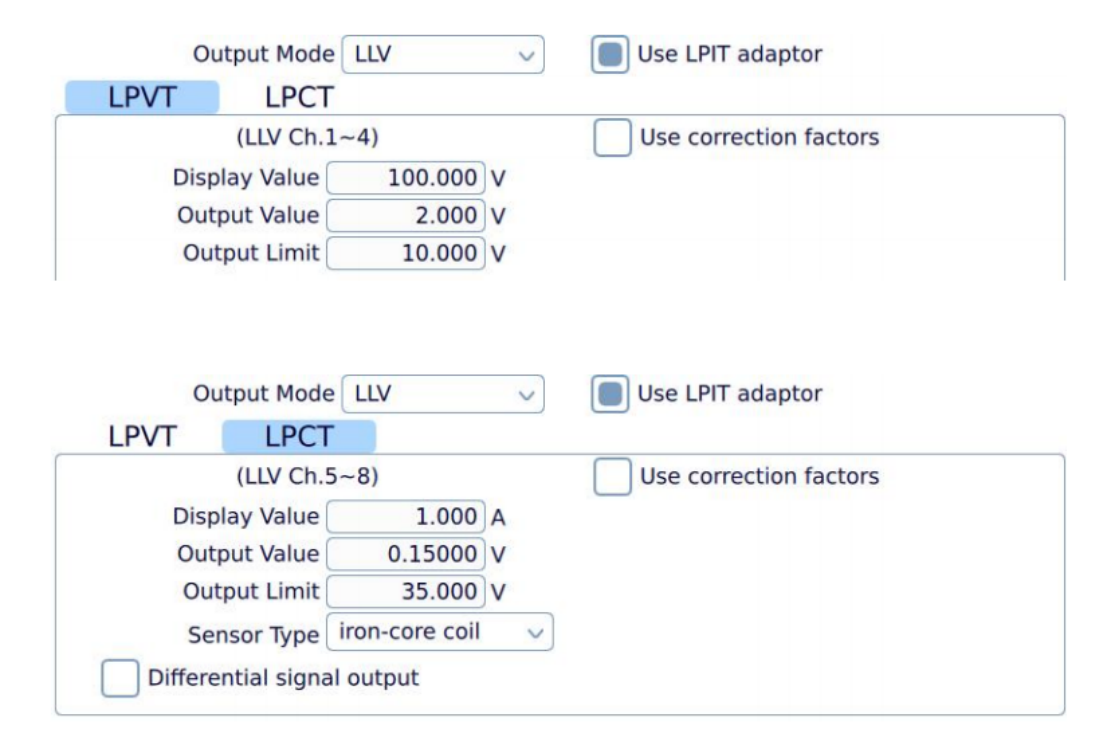

(4) Conexões e software: Conecte as saídas OUT1–OUT4 do KFA320 às interfaces de entrada de tensão/corrente RJ45 do relé (a tela de configuração do software é mostrada na figura abaixo).
(5) Modo de teste: Após a configuração do software, alterne o KFA320 para o modo de saída LLV. Os testes subsequentes de função de proteção podem então ser realizados exatamente da mesma forma que com um modo de teste de dispositivo de proteção tradicional.
