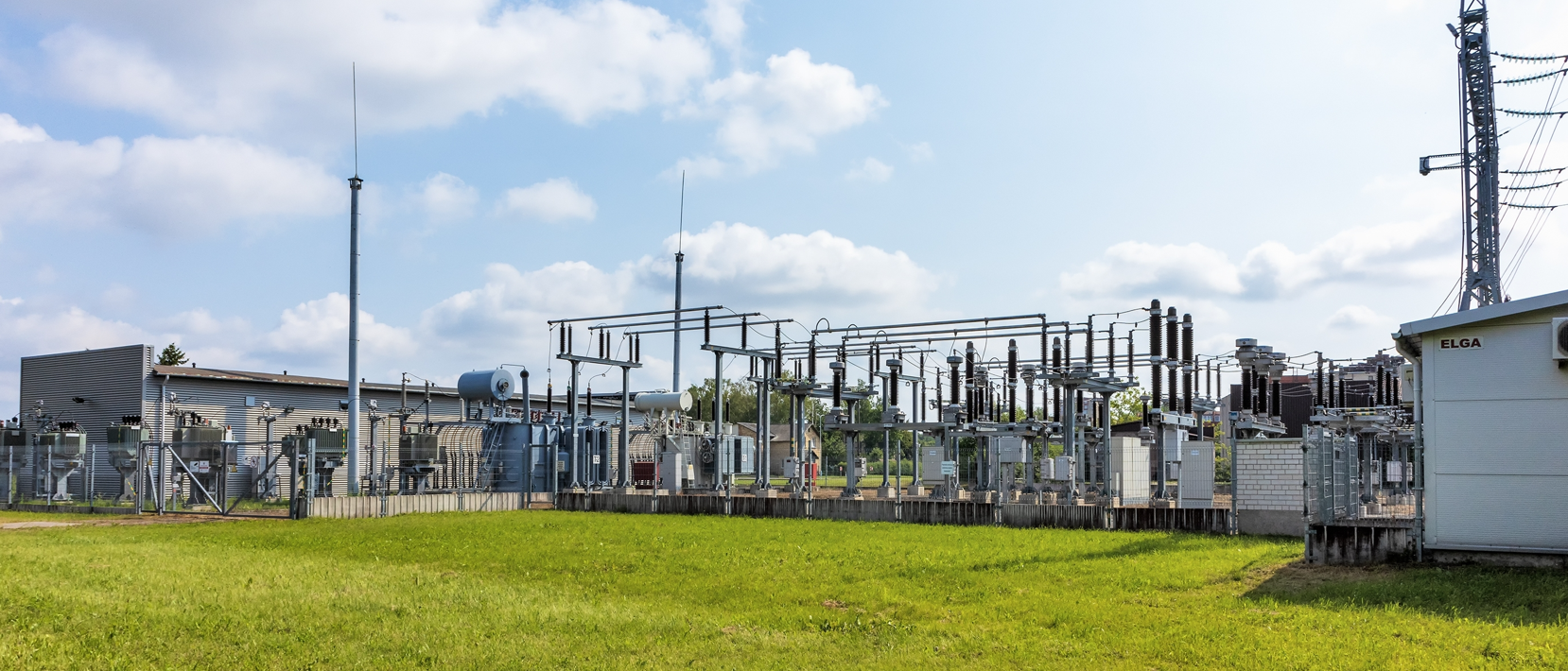

Em sistemas de potência modernos, as subestações são centros críticos. Elas não apenas desempenham as funções de conversão, distribuição e transmissão de energia, mas também servem como um elo central na garantia da operação segura e estável da rede. À medida que os sistemas de potência continuam a expandir-se em escala e a crescer em complexidade, garantir a segurança e a confiabilidade dos equipamentos das subestações tornou-se um tópico fundamental tanto na pesquisa quanto na prática.
Entre os muitos métodos de proteção por relé, a proteção de sobrecorrente é uma das abordagens mais comuns e fundamentais utilizadas em subestações. Devido à sua ampla aplicação, princípio relativamente simples e desempenho confiável, a proteção de sobrecorrente é indispensável. Quando ocorrem curtos-circuitos, sobrecargas ou outras condições anormais, ela pode atuar em um tempo muito curto para isolar o componente defeituoso, evitar que o incidente se espalhe e garantir o fornecimento seguro de energia.
Este artigo fornece uma visão abrangente da proteção de sobrecorrente em subestações, cobrindo seus componentes, princípio de funcionamento, cálculos de ajuste, problemas operacionais e soluções, bem como tendências de desenvolvimento futuro.
Um sistema de proteção de sobrecorrente completo geralmente consiste em três partes principais: transformadores de corrente (TCs), relés de proteção e dispositivos de proteção. Estes trabalham juntos para adquirir, processar e atuar sobre os sinais de corrente.
Em sistemas de alta tensão e alta corrente, a medição direta não é viável. Os TCs reduzem a alta corrente primária para uma corrente secundária menor, tornando-a adequada para dispositivos de medição e proteção.
Princípio de funcionamento: O enrolamento primário é conectado em série com o equipamento protegido, enquanto o enrolamento secundário é conectado aos relés ou dispositivos de proteção.
Parâmetros principais: (1). Relação: Determina a relação entre as correntes primária e secundária. (2). Classe de exatidão: Define a precisão da medição e proteção. (3). Características de saturação: Indica se a saída do TC permanece precisa sob altas correntes de falta.
Na prática, se um TC saturar, a forma de onda secundária pode ser severamente distorcida, levando a disparos falsos ou falha no disparo. Portanto, ao selecionar TCs, é essencial considerar a carga nominal, a corrente de falta e a sensibilidade da proteção.
O relé é o núcleo executivo da proteção de sobrecorrente. Ele avalia os sinais de corrente de entrada e emite comandos de disparo para o disjuntor.
Relés eletromagnéticos: Simples na estrutura, mas com menor precisão e resposta mais lenta.
Relés estáticos: Usam componentes eletrônicos para o processamento de sinais, proporcionando operação mais rápida, maior precisão e melhor imunidade a interferências.

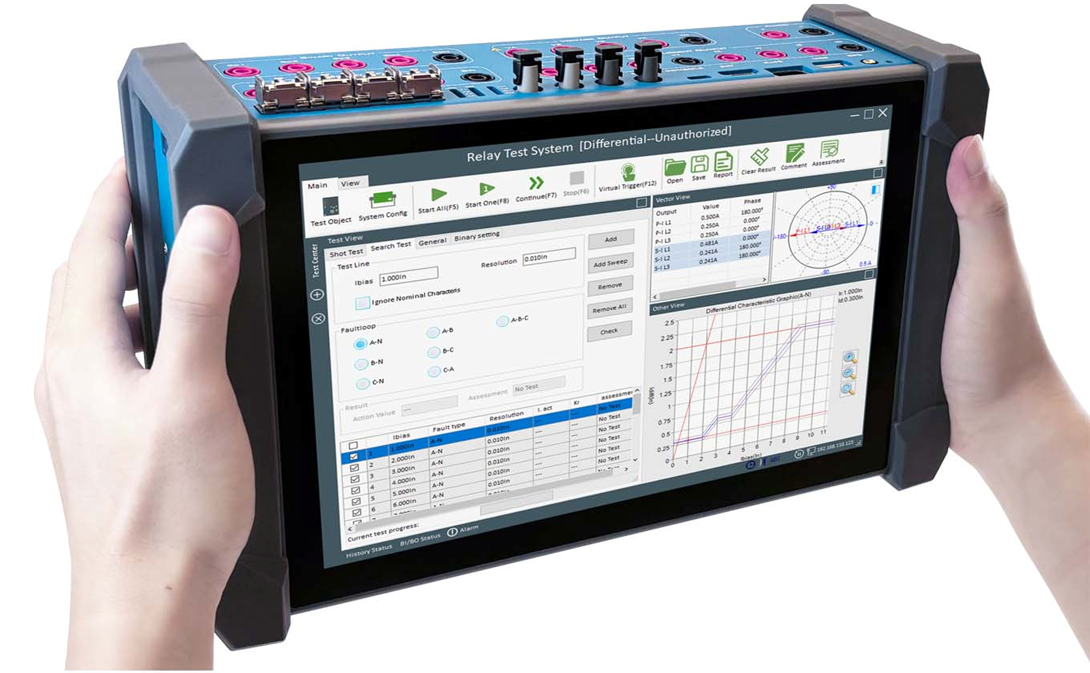

Teste de relés: Testes regulares com um testador de relés de proteção são cruciais para simular condições de falta, verificar o desempenho do relé e garantir a confiabilidade.
A manutenção de rotina envolve verificar se os relés operam corretamente sob sobrecorrente simulada. Os conjuntos de teste de relés de proteção são ferramentas profissionais que simulam correntes de falta, as injetam no relé e confirmam se o dispositivo responde como esperado.
Com os avanços na proteção baseada em microprocessadores, os dispositivos modernos de proteção de sobrecorrente estão cada vez mais integrados e inteligentes. Eles não apenas adquirem e analisam sinais de corrente em tempo real, mas também fornecem:
Processamento de dados e detecção de faltas: Algoritmos integrados identificam com precisão as condições de sobrecorrente.
Comunicação: Troca de informações com sistemas SCADA e de monitoramento.
Autodiagnóstico: Monitoramento do status do hardware e software com alarmes.
Multifuncionalidade: Suporte para sobrecorrente, sobretensão, falta à terra, diferencial e outras proteções em um único dispositivo.
Estes dispositivos inteligentes não apenas melhoram a confiabilidade, mas também lançam as bases para a automação e o desenvolvimento de redes inteligentes.
O princípio básico é simples: quando a corrente excede um limite predefinido, a proteção opera para isolar a falta. Com base nas características do tempo de operação, a proteção de sobrecorrente é geralmente classificada em tipos de tempo definido e tempo inverso.
Princípio: Quando a corrente excede o ajuste, um temporizador é iniciado. Após um atraso fixo, o sinal de disparo é emitido.
Características: O tempo de operação é independente da magnitude da corrente de falta. Os ajustes são simples e a operação é confiável.
Aplicações: Adequado para sistemas que requerem coordenação graduada no tempo entre as proteções a montante e a jusante.
Exemplo: Em um alimentador de 10 kV de uma subestação de 110 kV, a proteção de sobrecorrente é configurada para operar a 5 A com um atraso de 1,5 s. Se uma corrente de falta de 8 A persistir, o disjuntor dispara após 1,5 s.
Princípio: O tempo de operação é inversamente proporcional à corrente de falta — quanto maior a corrente, mais rápido o disparo.
Vantagens: Permite sobrecorrentes temporárias durante sobrecargas leves, garantindo a desconexão rápida durante faltas graves, correspondendo aos limites térmicos do equipamento.
Aplicações: Comumente usado para proteção de motores e proteção de alimentadores que requerem coordenação de tempo precisa.
Exemplo: Um motor grande pode funcionar brevemente sob pequena sobrecarga, com atraso maior para evitar disparos indesejados. Em caso de curto-circuito, no entanto, o relé atua quase instantaneamente.
Ajustes precisos são fundamentais para garantir a sensibilidade e a confiabilidade.
Uma fórmula típica é:
Onde:
Krel = Fator de confiabilidade (1,2–1,3) para evitar disparos falsos
Kjx = Fator de conexão
IL.max = Corrente de carga máxima
Kr = Fator de retorno (0,85–0,95)
nTA = Relação do TC
Na prática de engenharia, fatores como correntes de partida de motores e diversidade de carga também devem ser considerados para evitar operação incorreta.
Proteção de tempo definido: É aplicado o "princípio do degrau", onde a proteção a montante tem atrasos maiores. Uma margem de 0,3–0,5 s é mantida entre estágios adjacentes.
Proteção de tempo inverso: A seleção da curva (padrão, muito inversa, extremamente inversa, etc.) depende das características do equipamento, com parâmetros calculados adequadamente.
Problema: Altas correntes de falta causam saturação do TC, distorcendo a corrente secundária e levando a operação incorreta.
Soluções:
Usar TCs com maior capacidade de suporte à saturação.
Aplicar algoritmos de detecção de saturação e compensação em dispositivos de proteção.
Empregar TCs digitais com faixa dinâmica estendida.
Problema: A proteção pode falhar em operar durante faltas de baixo nível ou na extremidade remota.
Soluções:
Introduzir características de restrição para melhorar a seletividade.
Usar relés de alta impedância para melhor resposta a correntes pequenas.
Otimizar os ajustes considerando a impedância da linha e os perfis de carga.
Com o rápido desenvolvimento das tecnologias digitais e inteligentes, a proteção de sobrecorrente está evoluindo para um novo estágio.
TCs digitais emitem sinais diretamente, eliminando distorções analógicas.
Subestações digitais baseadas em IEC 61850 permitem interoperabilidade e compartilhamento de dados entre dispositivos.
Testes remotos, atualizações online e operação centralizada reduzem custos.
Algoritmos baseados em IA: Redes neurais e lógica fuzzy permitem detecção de faltas mais rápida e precisa.
Monitoramento e previsão de condições: Big data e diagnósticos online permitem manutenção preditiva.
Proteção adaptativa: Parâmetros podem ser ajustados dinamicamente de acordo com as condições de operação do sistema.
Os futuros dispositivos de proteção não permanecerão como módulos autônomos. Em vez disso, eles se integrarão aos sistemas de despacho, monitoramento e O&M, formando parte de uma plataforma unificada de rede inteligente. Através de dados compartilhados e controle centralizado, a automação e a confiabilidade da rede serão ainda mais aprimoradas.
