Manutenção de subestações: melhores práticas, procedimentos de teste e soluções modernas

Mar 19, 2024

Table of Content [Hide]

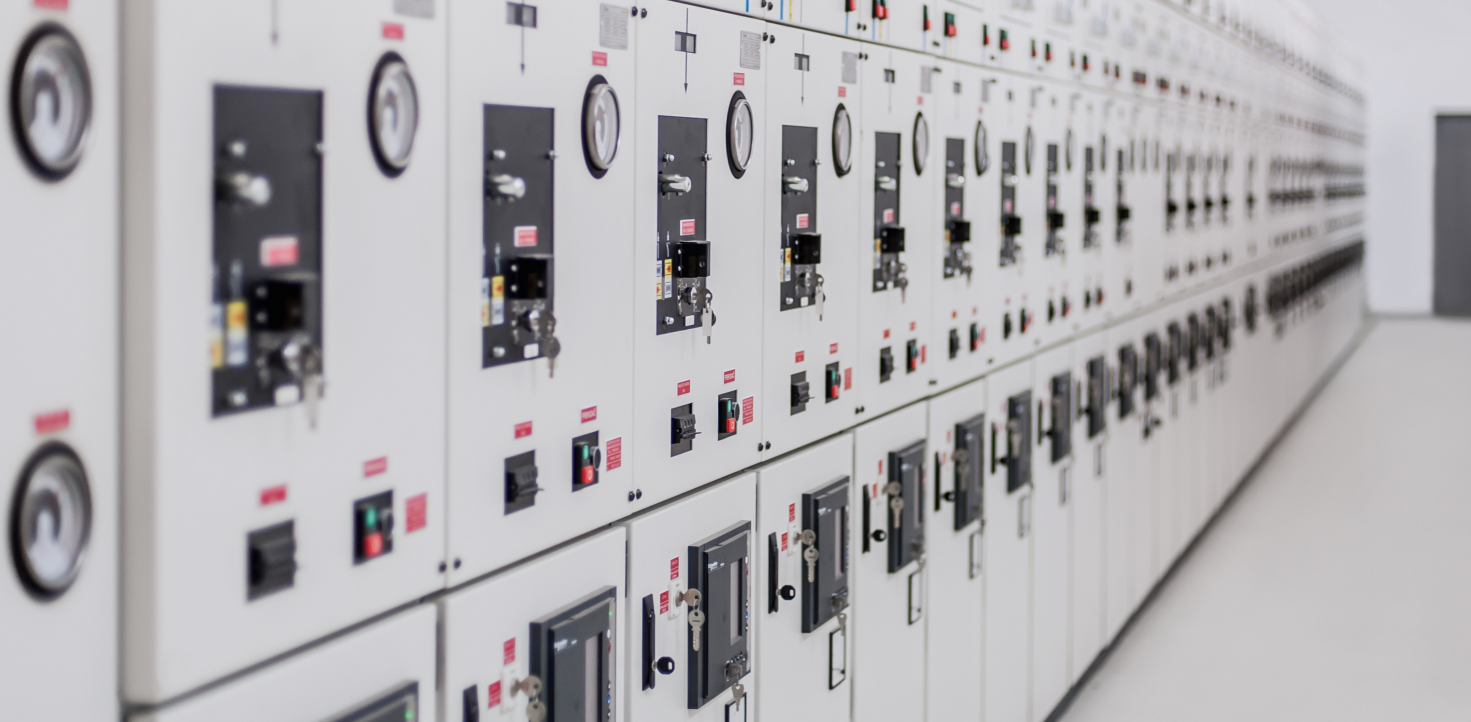

A manutenção de subestações é uma das práticas mais críticas para garantir a segurança, confiabilidade e eficiência da rede elétrica. As subestações convertem a eletricidade de alta tensão transmitida por longas distâncias em níveis mais baixos e utilizáveis para residências, empresas e indústrias. Elas também fornecem funções de comutação, proteção e controle que mantêm o fluxo de eletricidade sem interrupções.

No entanto, as subestações operam sob estresse elétrico e ambiental constante. Sem testes e manutenção adequados, mesmo a falha de um único componente — seja um transformador, disjuntor ou relé de proteção — pode causar apagões, danos aos equipamentos e tempo de inatividade dispendioso. Este artigo explica os principais procedimentos de manutenção de subestações, os métodos de teste para os principais componentes e as tendências modernas em monitoramento preditivo.

Procedimentos de Manutenção de Subestações

1. Testes de Aceitação em Fábrica (FATs)

Antes do envio, os testes de aceitação em fábrica garantem que os componentes da subestação atendam aos requisitos de projeto e desempenho. Os FATs normalmente incluem:

Testes de transformadores: resistência do enrolamento, resistência de isolamento, verificações de relação e polaridade.
Testes de disjuntores: resistência de contato, operação mecânica, cronometragem.
Testes de relés: características de ativação e desativação, configurações lógicas, verificação de função.

2. Testes de Aceitação no Local (SATs)

Uma vez entregue, os testes de aceitação no local confirmam que o equipamento se integra corretamente na rede ativa. Os SATs validam a compatibilidade elétrica, o aterramento, a integridade da fiação e a confiabilidade operacional sob condições de campo.

3. Comissionamento

O comissionamento é uma etapa crítica dos testes da subestação antes da instalação entrar em serviço. As atividades incluem:

Verificação cruzada das folhas de dados do fabricante
Inspeção por danos de transporte
Verificação da interação de equipamentos antigos e novos em projetos de reforma
Testes de banco de carga para capacidade do transformador
Estudos abrangentes de coordenação de relés de proteção

Melhores práticas de comissionamento:

Resultados de testes de benchmark para servir como referência para manutenção futura.
Testar todo o esquema de proteção, não apenas dispositivos individuais.
Esforçar-se para ultra-alta disponibilidade (99,99999%), limitando o tempo de inatividade a apenas alguns segundos anualmente.

4. Manutenção Preventiva e Preditiva

A confiabilidade a longo prazo depende de uma mistura de manutenção preventiva (inspeções e testes programados) e manutenção preditiva (monitoramento em tempo real).

A manutenção preventiva inclui:

Testes anuais ou trienais de óleo de transformador, resistência de isolamento e resistência de enrolamento
Inspeção de disjuntores, verificações de resistência de contato, lubrificação e limpeza
Calibração de relés de proteção e testes lógicos
Termografia de barramentos para detectar pontos quentes

A manutenção preditiva utiliza:

Análise de Gás Dissolvido (DGA) em transformadores
Monitoramento de descargas parciais
Sensores IoT para rastreamento de temperatura, vibração e carga
Análise de dados para prever falhas antes que aconteçam

5. Manutenção Corretiva

A manutenção corretiva aborda questões que surgem inesperadamente, tais como:

Substituição de isoladores rachados ou contaminados
Reparação de fiação ou conexões danificadas
Revisão de mecanismos de disjuntores
Substituição de emergência de componentes de transformadores falhados

Equipamentos e Métodos de Teste de Subestações

Testes de Relés de Proteção

O teste de relés garante que os sistemas de proteção detectem falhas com precisão e disparem os disjuntores no momento certo. Os métodos comuns incluem:

Testes funcionais de ativação/desativação
Testes de esquema de ponta a ponta usando condições de falha simuladas
Verificação lógica para configurações de relés e intertravamentos

Normas Relevantes: IEEE C37.90, IEC 60255.

Equipamento de Teste de Relés de Proteção:

Um conjunto de teste de relés de proteção profissional é essencial para verificar o desempenho dos relés de subestação. Os melhores testadores de relés devem oferecer alta precisão, permanecendo portáteis e fáceis de usar.

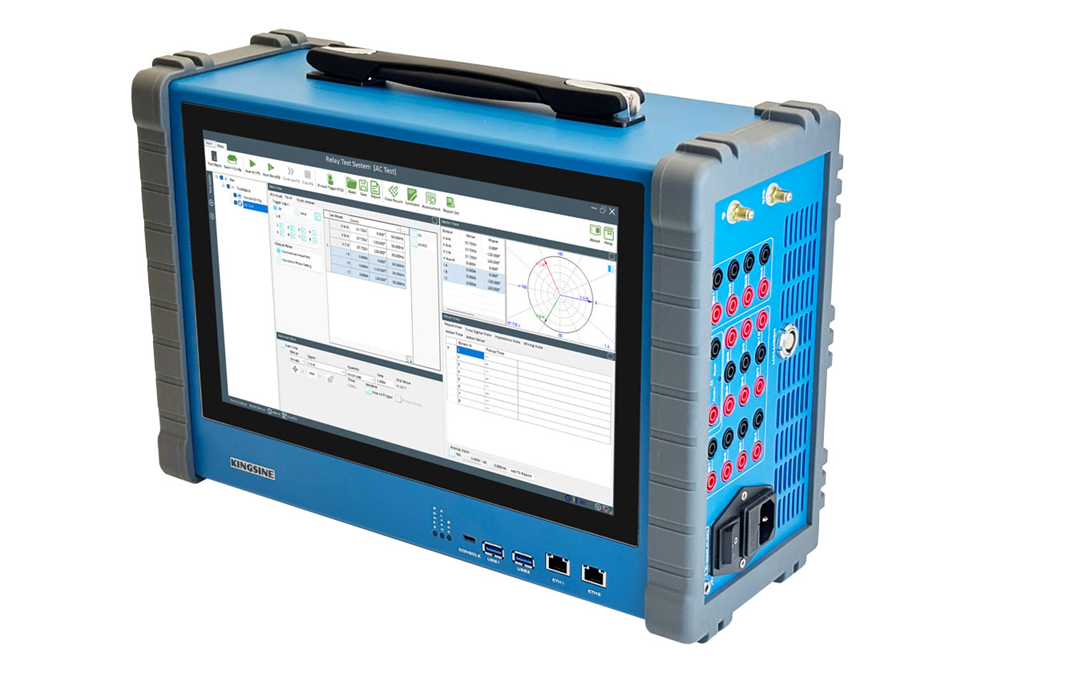

O testador de relés da KINGSINE é um verdadeiro divisor de águas neste campo. Com sua bateria integrada e software intuitivo, oferece uma verdadeira experiência plug-and-play — não é necessária fonte de alimentação externa ou conexão com computador. Pesando apenas cerca de 3,8 kg, é excepcionalmente leve, portátil e conveniente para engenheiros de campo.

Teste de Disjuntores

O teste de disjuntores garante a interrupção confiável de falhas e operações de comutação seguras. Os métodos incluem:

Análise de Cronometragem: Confirma se os tempos de abertura/fechamento estão dentro da tolerância.
Testes de Injeção de Corrente Primária: Validam os mecanismos de disparo em correntes de falha reais.
Testes de Injeção Secundária: Confirmam a coordenação do relé com a operação do disjuntor.

Normas Relevantes: IEEE C37, IEC 62271.

Teste de Transformadores

Os transformadores estão entre os ativos mais caros e vitais das subestações. Os principais métodos de teste de transformadores incluem:

Teste de Relação de Espiras (TTR): Confirma a relação entre os enrolamentos primário e secundário.
Teste de Resistência do Enrolamento: Detecta conexões ruins ou espiras em curto-circuito.

Normas Relevantes: IEC 60076, IEEE C57.

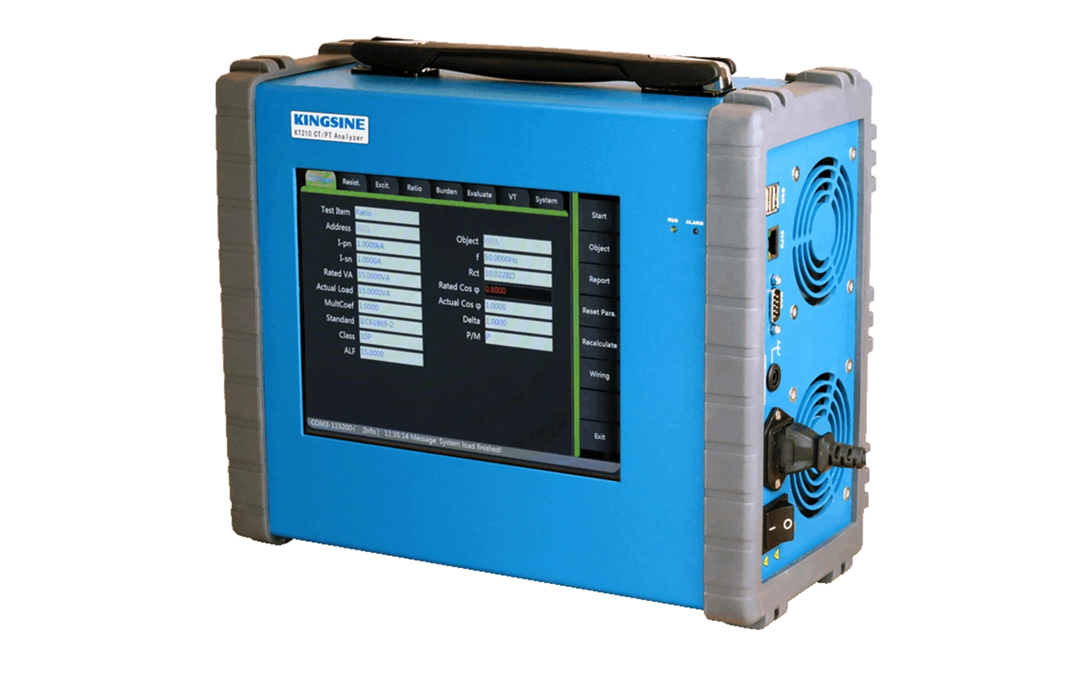

O analisador CT/PT da KINGSINE apresenta um design compacto e portátil, pesando apenas 8 kg, tornando-o ideal para testes de campo em sistemas de potência, instalações de fabricação de transformadores de corrente ou ambientes laboratoriais. Ele combina conveniência e leveza com uma ampla gama de funções poderosas, oferecendo um desempenho excepcional e vantagens únicas para profissionais da indústria. Clique no link para saber mais detalhes: Analisador CT/PT.

Tendências Modernas na Manutenção de Subestações

Subestações Digitais: Adoção de comunicação baseada em IEC 61850 para automação e monitoramento remoto.
Manutenção Baseada na Condição (CBM): Transição de cronogramas fixos para decisões baseadas em dados.
Drones e Câmeras Infravermelhas: Inspeção remota de equipamentos de alta tensão.
Software de Gestão Centralizada de Ativos: Rastreamento da integridade dos equipamentos, resultados de testes e análises preditivas.

Conclusão

A manutenção de subestações não é uma tarefa única, mas uma responsabilidade contínua de ciclo de vida. Desde a aceitação na fábrica até ao monitoramento preditivo, cada fase garante que os transformadores, disjuntores e relés de proteção permaneçam confiáveis. As concessionárias que adotam práticas modernas de teste de subestações e tecnologias digitais podem reduzir significativamente as interrupções, prolongar a vida útil dos ativos e fornecer fornecimento de energia ininterrupto aos consumidores.
