Dois relés, separados por centenas de quilômetros, devem detectar a mesma falta no mesmo instante. Esse é o desafio central dos testes de campo de proteção diferencial de linha (87L). O teste de ponta a ponta sincronizado por GPS é a melhor prática de campo que confirma que ambos os relés veem a mesma falta ao mesmo tempo, que a compensação de atraso do canal está correta e que os tempos de trip do disjuntor atendem às especificações. Para qualquer concessionária ou empreiteira que esteja comissionando um novo esquema 87L, este teste deve ser uma etapa obrigatória antes da energização da linha.
A proteção diferencial de linha, designada como código ANSI 87L, baseia-se em um princípio simples derivado da lei das correntes de Kirchhoff. Ela compara a corrente que entra em uma linha de transmissão em um terminal com a corrente que sai no terminal oposto.
Sob condições normais de carga ou durante uma falta externa (uma falta fora da zona protegida), as correntes em ambas as extremidades são iguais em magnitude e opostas em fase. A soma vetorial — a corrente diferencial — permanece próxima de zero. Quando ocorre uma falta dentro da zona protegida, as correntes tornam-se desbalanceadas e uma corrente diferencial mensurável aparece.
O 87L pode distinguir faltas internas de externas sem cálculos de impedância ou curvas de coordenação, tornando-se o esquema preferido para linhas de transmissão críticas.
A maioria os testes de relés — sobrecorrente, distância ou diferencial de transformador — usam uma única mala de testes em um painel. Para o 87L, uma injeção em terminal único não pode verificar como os dois relés se coordenam através do canal de comunicação. O esquema depende de cada relé comparar as medições locais com os valores amostrados do terminal remoto. Se a compensação de atraso do canal estiver errada, ou se as referências de tempo derivarem, a proteção pode operar incorretamente — ou pior, atuar falsamente durante uma falta externa.
O teste de ponta a ponta é um método de teste de campo projetado especificamente para verificar esquemas de proteção diferencial de linha. Duas malas de testes de relés são colocadas em extremidades opostas da linha de transmissão e sincronizadas via temporização de satélite GPS ou BeiDou. Elas injetam simultaneamente uma sequência de corrente de falta pré-calculada em ambos os relés.
O objetivo é validar toda a cadeia de proteção — circuitos de TC, algoritmos diferenciais de relés com dados remotos reais, compensação de atraso de canal e temporização de trip do disjuntor em ambas as extremidades. Sem testes de ponta a ponta, problemas ocultos, como configurações incorretas de atraso de canal ou deriva de temporização do GPS, permanecem não detectados até que ocorra uma falta real.
A confiabilidade de um teste de ponta a ponta repousa inteiramente na sincronização de tempo. Para simular uma falta real, ambas as malas de testes devem iniciar sua injeção exatamente no mesmo momento. Um erro de temporização entre as duas unidades introduz um deslocamento de fase que pode fazer com que uma falta externa pareça interna, ou mascarar uma falta interna real.

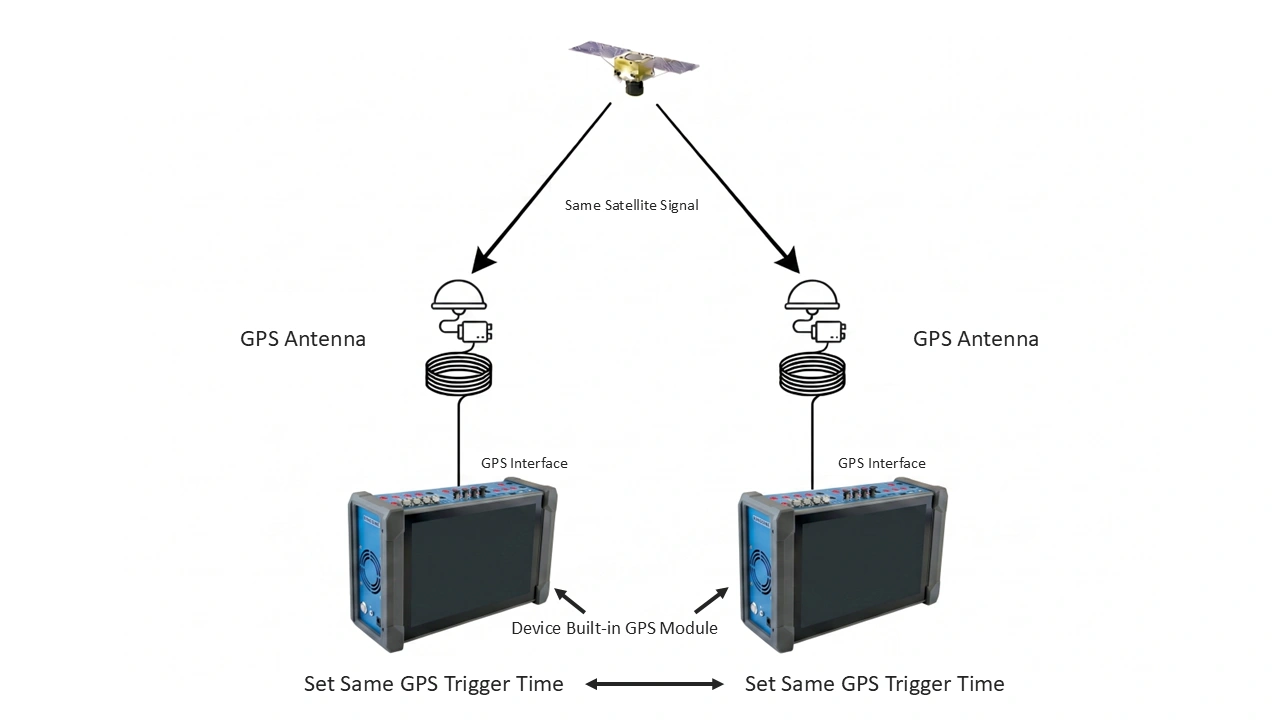

Os testadores de relés de nível de campo conseguem isso com receptores GNSS integrados que se conectam às constelações de satélites GPS e BeiDou (BDS). Sob condições típicas de subestação — mesmo com a interferência eletromagnética comum em pátios de manobra — o erro de sincronização deve permanecer dentro de ±10 microssegundos. Esse nível de precisão garante que, ao simular uma falta externa, as correntes de ambas as extremidades cruzem o zero juntas (corrente de passagem) e, ao simular uma falta interna, a corrente de diferença apareça de forma nítida e mensurável.
A configuração de um teste de ponta a ponta para proteção diferencial de linha segue um fluxo de trabalho consistente. Abaixo está o procedimento típico usado com os testadores de relés KINGSINE.
Etapa 1 — Instalar antenas GPS em ambas as extremidades com visão desimpedida do céu. Conectar à porta GPS em cada testador de relés.
Etapa 2 — Configurar os parâmetros de teste no testador do lado mestre: comprimento da linha, relação de TC, tipo de relé e tipo de falta (monofásica-terra, bifásica ou trifásica).
Etapa 3 — Definir o modo de disparo sincronizado por GPS, programar o horário de início, verificar a sincronia com o satélite (dentro de ±10 µs) e executar a sequência. A unidade remota dispara automaticamente no instante programado.
Etapa 4 — Revisar os resultados. Verificar a simetria do tempo de trip, a seletividade de fase e o perfil da corrente diferencial no oscilógrafo sobreposto de ambos os terminais. Repetir para faltas internas e externas à zona e, em seguida, salvar os relatórios de teste.
Com base na experiência de campo em dezenas de projetos de comissionamento diferencial de linha, os testadores de relés KINGSINE são projetados em torno de quatro recursos que abordam diretamente os pontos críticos dos testes de ponta a ponta 87L.
O teste tradicional de ponta a ponta exige dois engenheiros ao telefone, fazendo uma contagem regressiva para iniciar o teste simultaneamente. Isso introduz erros humanos e consome um tempo valioso de comissionamento.
Os testadores KINGSINE resolvem isso com o agendamento de disparo pré-definido por GPS. Um engenheiro na estação mestre programa o horário de início (por exemplo, 14:30:00.000000). A unidade remota, também sincronizada com a mesma constelação de satélites GPS, inicia automaticamente naquele instante exato. Isso permite que um único operador execute toda a sequência de testes — simulação de estado, reprodução de forma de onda de falta e registro de resultados — enquanto a mala de testes remota é executada sem supervisão no outro terminal da linha.
O teste diferencial de linha envolve múltiplos tipos de faltas (A-T, B-C, ABC, etc.) e discriminação lógica de zona (dentro da zona versus fora da zona). Calcular manualmente os parâmetros de injeção para cada cenário consome muito tempo e é propenso a erros.

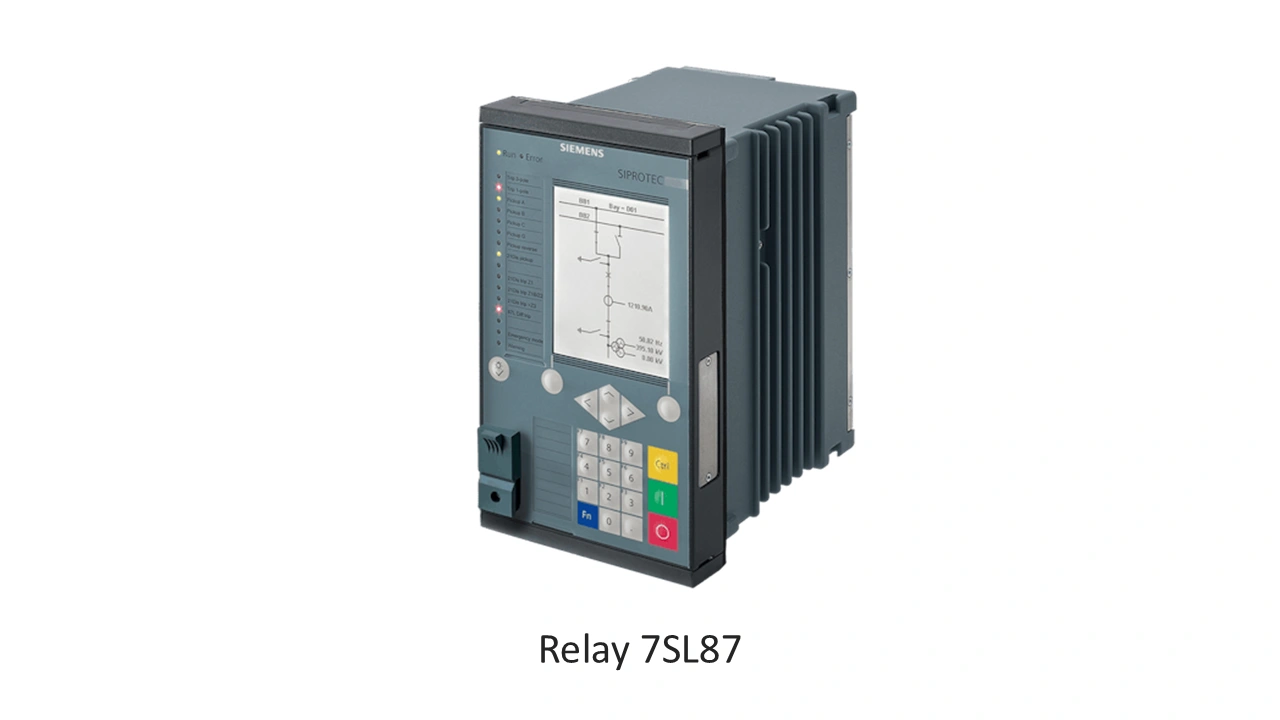

O pacote de software KRT que alimenta os testadores KINGSINE inclui módulos de teste 87L dedicados. O engenheiro insere os parâmetros básicos da linha — comprimento da linha, relação de TC, modelo do relé — e o software gera a sequência completa de testes automaticamente. Isso inclui vetores de corrente pré-computados para ambas as extremidades, temporização correta para discriminação de zona e critérios de trip esperados. A biblioteca de modelos abrange modelos de relés das principais marcas do mercado, como ABB, Siemens, Schneider, GE e SEL.
Um dos defeitos ocultos mais comuns em esquemas 87L é a compensação incorreta de atraso de canal. O relé em cada extremidade deve levar em conta o atraso de propagação do canal de comunicação (normalmente fibra óptica ou fio piloto). Se essa compensação estiver errada, o relé desalinha as amostras de corrente remota, criando uma falsa corrente diferencial.
O teste de ponta a ponta da KINGSINE expõe isso imediatamente. Quando ambas as malas de testes injetam correntes sincronizadas, qualquer desvio no tempo de trip do relé entre as duas extremidades aponta diretamente para uma incompatibilidade de atraso de canal. Esse defeito não pode ser detectado por métodos de injeção de terminal único.
O terminal remoto da subestação muitas vezes carece de uma sala de controle. A mala de testes pode precisar operar a partir de um armário externo ou de um abrigo temporário. Os testadores KINGSINE são construídos para esse ambiente:
Invólucros reforçados classificados para faixas de temperatura industriais
Capacidade de bateria suficiente para horas de operação sincronizada, mesmo sem energia da rede elétrica no terminal remoto
Telas sensíveis ao toque de alto brilho, legíveis sob luz solar direta
Conexões externas mínimas — a entrada da antena GPS e os cabos de teste são tudo o que é necessário no local remoto
Uma linha aérea de 220kV estava sendo recomissionada após uma atualização de proteção. Os novos relés passaram pela calibração individual em ambas as extremidades. Precisão de partida, temporização de trip — tudo foi verificado com sucesso.
Em seguida, o engenheiro de comissionamento executou o teste de ponta a ponta, injetando uma falta da fase A para a terra. O oscilógrafo retornou o registro. Ambos os relés partiram, mas o pulso de trip do terminal remoto estava atrasado — 15 milissegundos atrás do lado local.
Após uma rodada de análises, o problema revelou ser um parâmetro de compensação de atraso de canal no dispositivo de interface remota. Alguien o havia inserido incorretamente durante uma atualização de firmware meses antes, e os testes de terminal único nunca o detectaram.
O engenheiro corrigiu o valor e executou o teste novamente. Desta vez, os traços se sobrepuseram perfeitamente.
Sem o teste de ponta a ponta, essa incompatibilidade de 15 milissegundos teria permanecido oculta até a primeira falta real. Até lá, a resposta teria sido um blecaute, e esse é um risco que nenhuma concessionária deseja assumir.
Duas malas de testes de relés com receptores GNSS integrados, antenas GPS e cabos de teste. Ambos os testadores devem suportar o agendamento de disparo pré-definido por GPS e capturar oscilografia sincronizada de ambos os terminais da linha.
Testadores de relés de qualidade possuem capacidade de holdover — o oscilador interno mantém a precisão em nível de microssegundos por vários minutos após a perda do sinal do satélite, tempo suficiente para concluir a sequência de falta sem interrupção.
Sim. Na verdade, os esquemas baseados em fibra exigem testes de ponta a ponta com urgência ainda maior, porque a compensação assimétrica de atraso de canal é mais difícil de detectar sem a injeção sincronizada em ambos os terminais.
